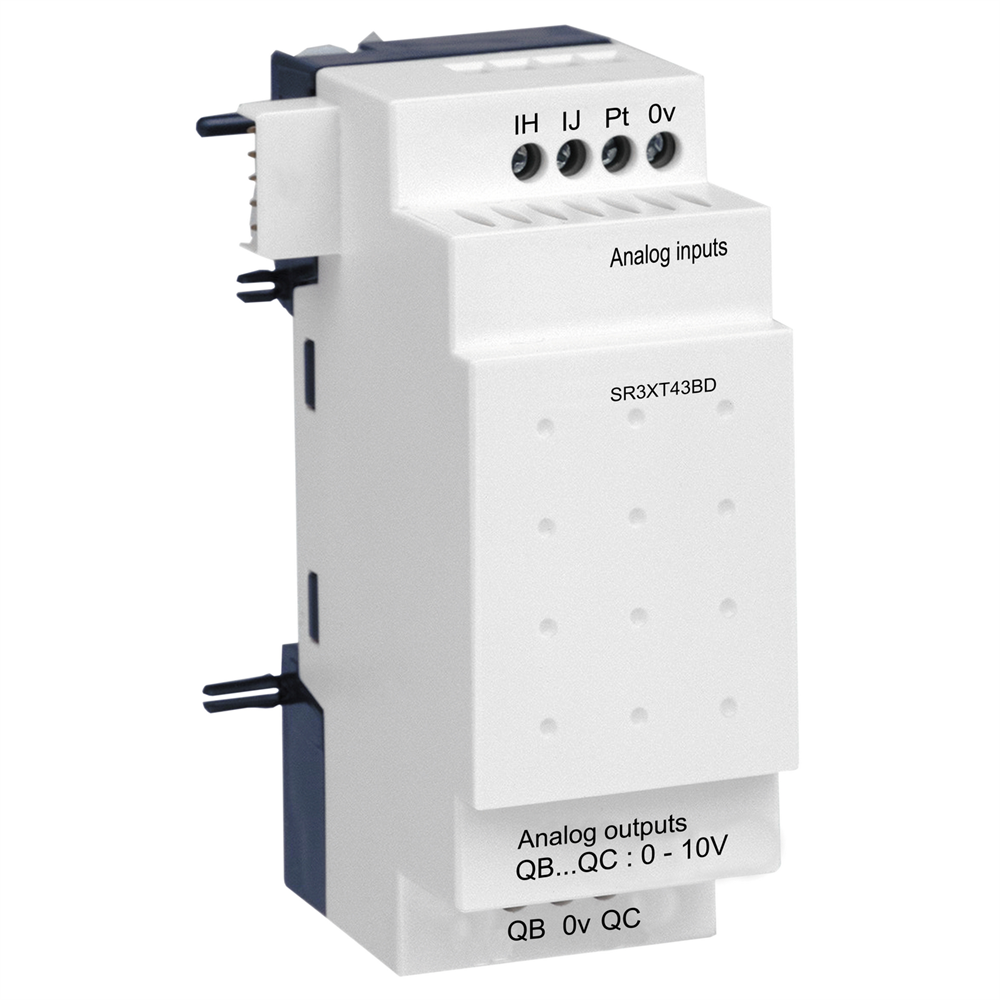

Модуль аналоговых входов SR3XT43BD

Этот продукт является частью ассортимента Zelio Logic, предложения интеллектуальных реле для простых систем автоматизации от 10 до 40 входов/выходов. Модуль расширения аналогового входа/вывода имеет 2 входа/выхода. Это модуль расширения с диапазоном аналогового выхода от 0 до 10 В и максимальным нагрузочным током 10 мА для аналогового выхода. Он обеспечивает 10 битов на входном диапазоне и 10 битов на выходном диапазоне. Обладает датчиком температуры Pt 100, 3-проводной, соответствует стандарту IEC 751. Он оснащен винтовой клеммой для электрических соединений. Это продукт со степенью защиты IP20 и IP40. Весит 0,11 кг. Этот продукт соответствует стандартам EN/IEC 61000-4-12, EN/IEC 61000-4-5, EN/IEC 61000-4-3, EN/IEC 61000-4-4 уровень 3, EN/IEC 61000-4-6 уровень 3, EN/IEC 6100- 60068-2-6 Fc, EN/IEC 61000-4-11 и EN/IEC 60068-2-27 Ea. Простой в выборе, установке и программировании Zelio Logic подходит для всех программ. Гибкий, он предлагает вам выбор из 2 линеек, компактных или модульных, расширяемых и 2 языка программирования (FBD или LADDER). Простой в использовании Zelio Logic является настоящей альтернативой решению на основе кабельной логики или специальных плат.

Технические характеристики

Серия продукта: Zelio Logic
Тип изделия или компонента: Модуль расширения аналогового ввода/вывода
Масса нетто: 0,11 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,0 см
Длина 1 упаковки: 11,000 см
Вес 1 упаковки: 105,000 г
Гарантия: 18 месяцев
Клеммы подключения: Винтовые зажимы, 1 x 0.25...1 x 2.5 мм кв (AWG 24... x 0.25...1 x 2.5 мм кв. кабельным наконечником, Винтовые зажимы, 2 x 0.25...2 x 0.75 мм кв. 3, МЭК 61000-4-6 уровень 3, МЭК 61000-4-2 уровень 3, МЭК 60068-2-6 Fc, МЭК 61000-4-11, МЭК 60068-2-27 Ea
Сертификация изделия: GOST, UL, C- S03
Количество единиц в 2 упаковке: 48
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,516 кг 61131-2
Рабочая температура окружающей среды: -20…40 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2, -20…55 C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Мог. защиты: IP20 в соответствии с МЭК 60529 (клемная колодка), IP40 в соответствии с МЭК 60529 (передняя панель)
Относительная влажность: 95 % без конденсата или капания воды
Температура окружающего воздуха для собер: -40…70 C<0/0 Высота над 2/0 среды: Директива по электромагнитной совместимости в соответствии с МЕК 61000-6-2; в соответствии с МЭК 61131-2
Количество аналоговых входов: 2
Разрешение аналогового входа: 10 бит на входном диапазоне
Входное полное сопротивление: 18 кОм, входной диапазон: 0...10 В для цепь аналогового входа, 247 Ом, входный диапазон: выходов: 2
Диапазон аналогового выхода: 0...10 В
Тип аналогового входа: Режим синфазного сигнала
Разрешение аналогового выхода: 10 бит на выходном диапазоне
Защита от короткого замыкания: С Аналоговый выход
Максимальная высота
Максимальная высота10 мА для Аналоговый выход
Тип электрической нагрузки: Резистивная нагрузка для Аналоговый выход
Диапазон аналогового входа: 0...10 В, 0...20 мА, -25...125 C
Время преобразования: Время цикла интеллектуального реле для цепь аналогового входа, Время цикла интеллект полярности: Цепь аналогового входа:
Тип датчика температуры: Pt 100, 3-проводящий в соответствии с МЭК 751
Погрешность преобразования: +/- 1 % максимального значения шкалы, входной диапазон: 0...10 В (25 C) для Аналоговый выход, +/- 1 % максимального значения Аналоговый выход, +/- 1 %, входной диапазон: 0...10 В (25 C) для цепь аналогового входа, +/- 1 %, входной диапазон: 0...10 В (55 C) для цепь аналогового входа, +/- 1 %, входной диапазон: 0...20 мА (25 C) для цепь аналогового входа, +/- C) для цепь аналогового входа, +/- 1.5 C, входной диапазон: - 25...125 C (25 C) для цепь аналогового входа, +/- 1.5 C, входной диапазон: - 25...125 C (55 C) для цепь аналогового входа
Максимальное допустимое напряжение: 30 V для цепь 30 мА для цепь аналогового входа
Рабочее расстояние: 10 m с экранированным кабелем для цепь аналогового входа, 10 m с экранированным кабелем для Аналоговый выход
Возмущение излучаемое/проводящее: Класс B в соответствии с МЭК 55022-11 Группа 1
Стабильность/3 входной диапазон: - 25...125 C на 25 C для цепь аналогового входа, <= +/- 1 %, входной диапазон: 0...10 В на 25 C для цепь аналогового входа, <= +/- 1 %, входной диапазон: 0...10 В на 55 C для Аналоговый выход, <= +/- 1 % , аналогового входа
Значение младшего бита: 0.15 C, - 25...125 C для цепь аналогового входа, 20 мкА, 0...20 мА для цепь аналогового входа, 9,8 мВ, 0...10 В для цепь аналогового входа, 9,8 мВ, 0...10 В для Аналоговый20 мА (25 C) для цепь аналогового входа, +/- 1 %, входной диапазон: 0...20 мА (55 C) для цепь аналогового входа, +/- 1.5 C, входной диапазон: - 25...125 C (25 C) для цепь аналогового входа, +/- 1.5 C, для входного диапазона: входа
Максимальное допустимое напряжение: 30 V для цепь аналогового входа
[Imp] максимальный длительный ток: 30 мА для цепь аналогового входа
Рабочее расстояние: 10 m с экранированным кабелем для цепь аналогового входа, 10 m с экранированным кабелем для МЭК 55022-11 Группа 1
Стабильность и повторяемость характерис: < +/- 0.3 C, входной диапазон: - 25...125 C на 25 C для цепь аналогового входа, <= +/- 1 %, входной диапазон: 0...10 В на 25 C для = цепь аналог 0...10 В на 55 C для Аналоговый выход, <= +/- 1 %, входной диапазон: 0...20 мА на 25 C для цепь аналогового входа
Значение младшего бита: 0.15 C, - 25...125 C для цепь аналогового входа, 20 мкА, 0...20 м... В для цепи аналогового входа, 9,8 мВ, 0...10 В для Аналоговый выход

20 мА (25 C) для цепь аналогового входа, +/- 1 %, входной диапазон: 0...20 мА (55 C) для цепь аналогового входа, +/- 1.5 C, входной диапазон: - 25...125 C (25 C) для цепь аналогового входа, +/- 1.5 C, для входного диапазона: входа
Максимальное допустимое напряжение: 30 V для цепь аналогового входа
[Imp] максимальный длительный ток: 30 мА для цепь аналогового входа
Рабочее расстояние: 10 m с экранированным кабелем для цепь аналогового входа, 10 m с экранированным кабелем для МЭК 55022-11 Группа 1
Стабильность и повторяемость характерис: < +/- 0.3 C, входной диапазон: - 25...125 C на 25 C для цепь аналогового входа, <= +/- 1 %, входной диапазон: 0...10 В на 25 C для = цепь аналог 0...10 В на 55 C для Аналоговый выход, <= +/- 1 %, входной диапазон: 0...20 мА на 25 C для цепь аналогового входа
Значение младшего бита: 0.15 C, - 25...125 C для цепь аналогового входа, 20 мкА, 0...20 м... В для цепи аналогового входа, 9,8 мВ, 0...10 В для Аналоговый выход
