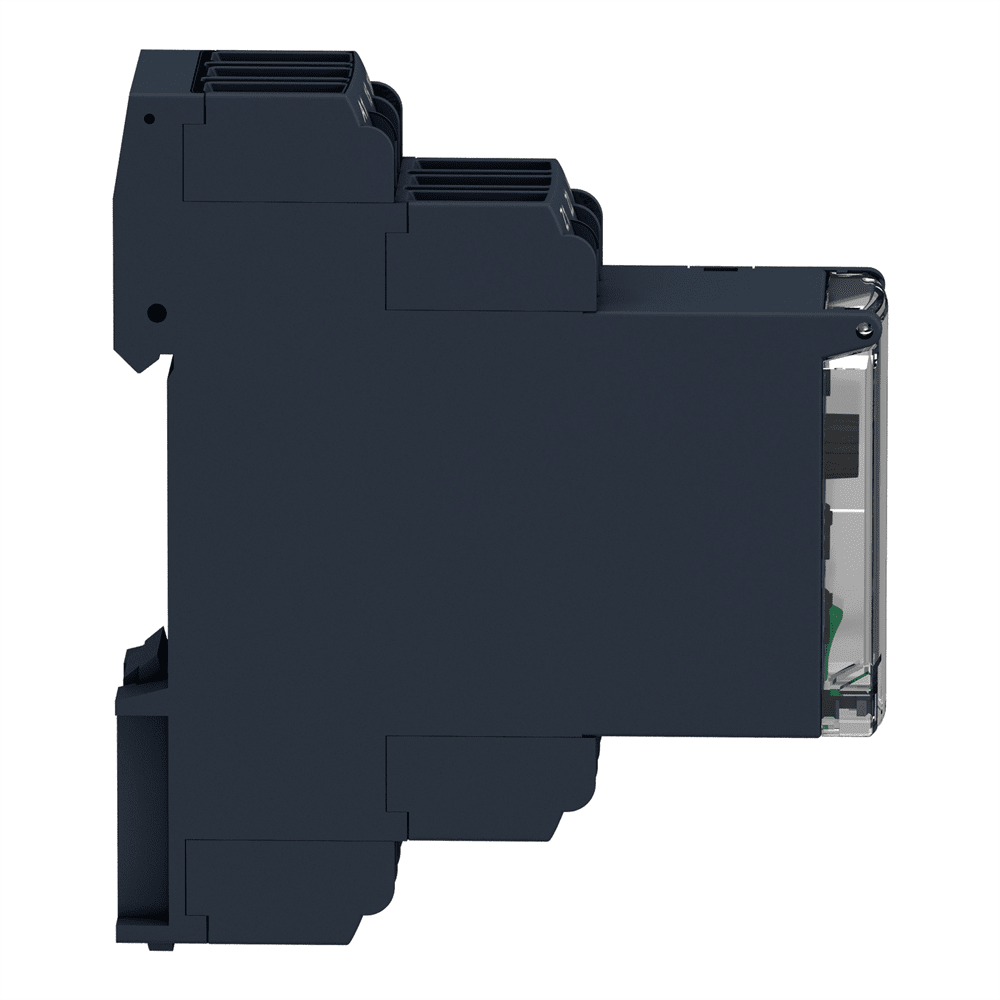

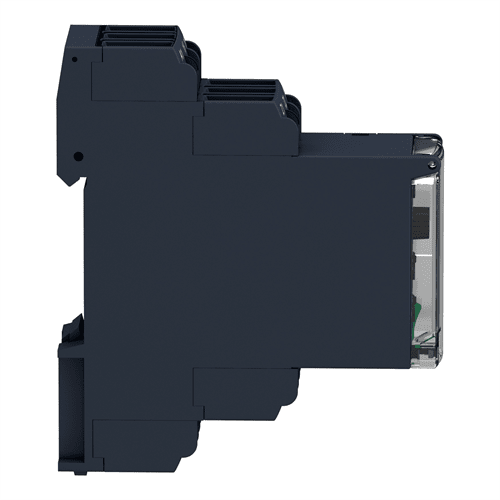

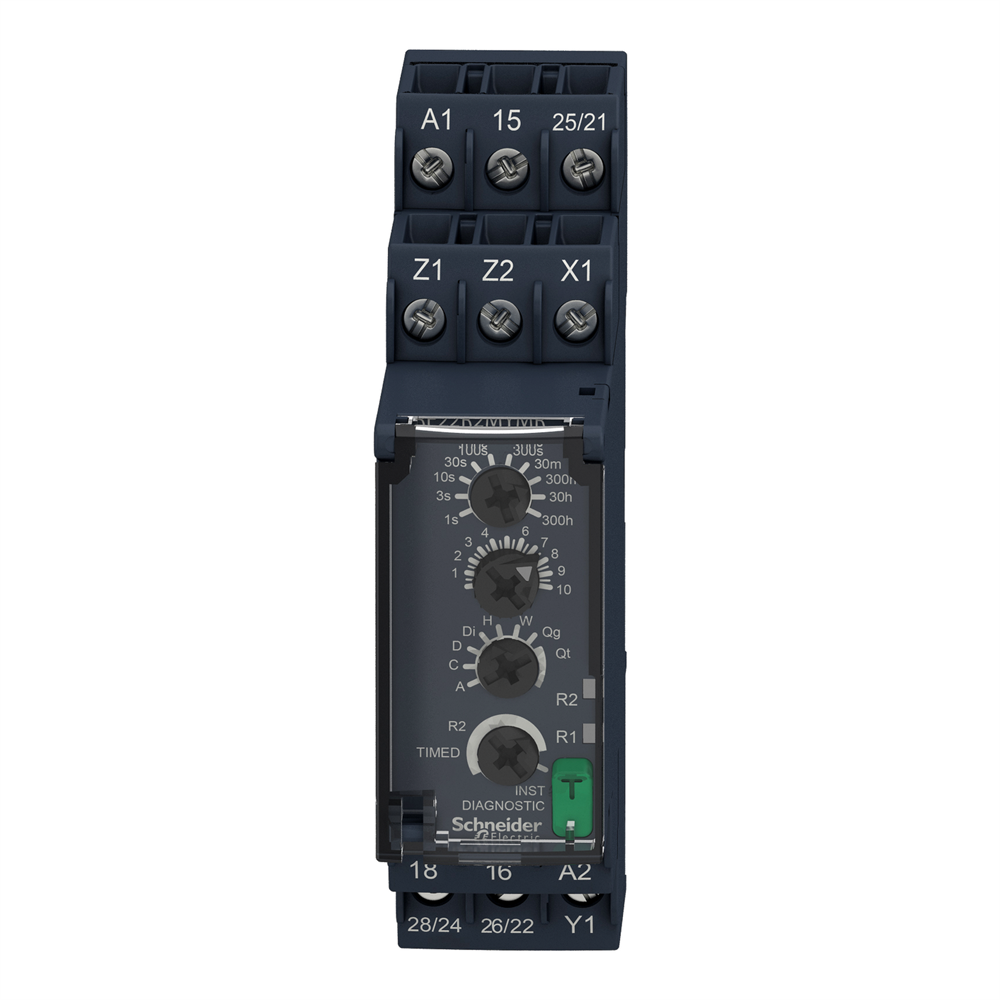

Многофункциональное реле времени RE22R2MYMR

Технические характеристики

Серия продукта: Harmony Таймерные реле
Тип изделия или компонента: Многофункциональное реле
Масса нетто: 0,105 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,6 см
Длина 1 упаковки: 9,5 см
Вес 1 упаковки: 116,0 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 1 x 0.5...1 x 3.2 мм кв (AW наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20...AWG 14) Жесткий без кабельного наконечника, Винтовые зажимы, 1 x 0.2...1 x 2.5 мм кв (AWG 24...AWG 14) 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником
Стандарты: UL 508, МЭК 61812-1
Сертификация изделия: RCM, CE, EAC, CSA, CCC, UL, GL
Ширина: 0 S02
Количество единиц в 2 упаковке: 40
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 5,153 кг
Тип 3 упаковке: 640
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 60,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 74,24 кг
Степень загрязнения: 3/4 к МЭК 60664-1
Рабочая температура окружающей среды: -20…60 C
Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий
Степень защиты: IP40 корпус: con0 to МЭК 60529, IP50 Лицевая панель: conforming to МЭК 60529
Название устройства: RE22
Тип управления: Поворотная ручка, Кнопка диагностики, Потенциометр внешний
Механическая износостойкость: 10000000 циклов5 в5<5/5 C
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000 циклов, 8 А на 250 В, AC-1, 100000 циклов, 2 А на 24 В, DC-1
Электромагнитная совместимость кВ уровень 3 (емкостной соединительный зажим) в соответствии с МЭК 61000-4-4, тест на устойчивость к перенапряжению - уровень теста: 1 кВ уровень 3 (дифференциальный режим) в соответствии с МЭК 61000-4-5, тест на устойчивость к перенапряжению - уровень теста: (2 к 61000-4-5, Электростатический разряд - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 8 кВ уровень 3 (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к/м излучения 3 (80 МГц...1 ГГц) в соответствии с МЭК 61000-4-3, Приведенные радиочастотные возмущения - уровень теста: 10 В уровень 3 (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Быстрые переходные импульсы - уровень теста: 2 кВ уровень 3 к М0-0 кратковременных исчезновений и провалов - уровень теста: 30 % (500 мс) в соответствии с МЭК 61000-4-11, Устойчивость к кратковременным исчезновениям и провалам - уровень теста: 100 % (20 м/с) в соответствии с МЭК 61000-4-11<4/4 Переменный/постоянный ток 50/60 Гц
Частота питающей сети: 50...60 Гц +/- 5 %
Номинальный выходной ток: 8 А
Виброустойчивость: 20 м/с? (f= 10…150 Гц) в соответствии с МЭК 60068-2- контакта и соединения: 1 переключающий контакт временный или мгновенный контакт, без кадмия, 2 переключающих контакта синхронизированный контакт, без кадмия
Коммутационная способность [ВА]: 2000 В·А
Потребляемая мощность [ВА]: 3 В· А на 240 задержки включения питания-2 переключающие контакты, Реле задержки включения с паузой/суммированием (X1)-2 переключающие контакты, Aw- Power on-delay relay w/ retrigger/restart-2 переключающие контакты, C- Реле задержки отключения с сигналом управления-2 w/ control signal and pause/summation-2 переключающие контакты, Симметричное мерцающее реле (пуск. импульс выключ.)-2 переключающие контакты, Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (X1)-2 переключающие контакты, Dw- Symmetr retrigger/restart-2 переключающие контакты, Di- Симметричное мерцающее реле (пусковой импульс вкл.)-2 переключающие контакты, Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (X1)-2 переключающие контакты, Diw- Symmetrical flash retrigger/restart-2 переключающие контакты, H- Интервальное реле-2 переключающие контакты, Ht- Интервальное реле с паузой/суммированием (X1)-2 переключающие контакты, Hw - Интервальное реле с повторным запуском/перезапуском-2 переключающие контакты, Qg - общим)-2 переключающие контакты, Qgt- Star-delta relay (2 CO outputs w/ same common) w/ pause/summation-2 переключающие контакты, Qt - реле звезда-треугольник (2 исх CO из раздел. общим)-2 переключающие контакты, Qtt- Star-delta relay pause/summation (X1)-2 переключающие контакты, W- Интервальное реле с выключенным управляющим сигналом-2 переключающие контакты, Wt- Interval relay w/ control signal off and pause/summation-2 переключающие контакты
Максимальный ток переключения: 8 А<4/т постоянный ток
Светодиодный индикатор состояния: Зеленый Светодиодная подсветка (постоянный) для индикация указателя набора номера,Желтый светодиод (постоянный) для выходного реле включен, желтый светодиод (быстрое мигание) для отсчета времени и выходное реле выключен, желтый светодиод (медленное мигание) для отсчета времени и выходное реле включено
Диапазон задержки времени3 0.3...3 с, 3...30 ч, 10...100 с, 1...10 с, 0.05...1 с, 30...300 с, 30...300 ч, 3...30 с
Отклонение температуры: +/- 0.05 %/C
Диапазон напряжения: . изоляции: 2,5 кВ для 1 mA/1 минута на 50 Гц между выходом реле и источником питания из базовая изоляция в соответствии с МЭК 61812-1
Ударопрочность: 15 gn не работает для 11 мс в соответствии с МЭК 60068-2-27, 5 60068-2-27
Монтажное положение: Любое положение
Директивы: 2004/108/EC - электромагнитная совместимость, 2006/95/EC - директива низкого напряжения
Устойчивость к коротким перерывам потребления: 10 мс 1 постоянный ток
Максимальное напряжение переключения: 250 В переменный ток
Сопротивление изоляции: 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1
Показатели надежности безопасности: B10d = 160000, MTTFd = 1 включение питания, Выключение с задержкой, Симметричное мигание, Интервал, Звезда-треугольник
Стабильность и повторяемость характерис: +/- 0.5 % в соответствии с МЭК 61812-1
Отклонение напряжения: +/- 0.2 %/в/ст шкалы на 25 C в соответствии с МЭК 61812-1
Длина между двумя проводящими частями: 4 кВ/3 в соответствии с МЭК 60664-1
отпускания входного напряжения: <= 2.4 В
Количество функций: 22<0/0 м/с 0 мс
Время восстановления: 120 мс после снятия напряжения
Номинальное импульсное выдерживаемое напряжение: 5 кВ для 1,2…50 мкс в соответствии с МЭК 60664-1
Задержка включения питания: 100 мс

2006/95/EC - директива низкого напряжения
Устойчивость к коротким перерывам потребления: 10 мс
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток0/0 0 сопротивление 0 постоянный ток в соответствии с МЭК 60664-1
Показатели надежности безопасности: B10d = 160000, MTTFd = 171.2 лет
Тип выдержки времени: Задержка включения питания, Выключение с задержкой, Симметричное мигание, Интервал, Звезда- +/- 0.5 % в соответствии с МЭК 61812-1
Отклонение напряжения: +/- 0.2 %/В
Настройка точности выдержки времени: +/- 10 % от полной шкалы на 25 C в соответствии с МЭК 61812-1
Длина между 3 60664-1
отпуска входного напряжения: <= 2.4 В
Количество функций: 22
длительность импульса сигнала управления: 100 мс с параллельной нагрузкой, 30 мс
Время восстановления: 120 мс после снятия напряжения
Номин 1,2…50 мкс в соответствии с МЭК 60664-1
Задержка включения питания: 100 мс

2006/95/EC - директива низкого напряжения
Устойчивость к коротким перерывам потребления: 10 мс
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток0/0 0 сопротивление 0 постоянный ток в соответствии с МЭК 60664-1
Показатели надежности безопасности: B10d = 160000, MTTFd = 171.2 лет
Тип выдержки времени: Задержка включения питания, Выключение с задержкой, Симметричное мигание, Интервал, Звезда- +/- 0.5 % в соответствии с МЭК 61812-1
Отклонение напряжения: +/- 0.2 %/В
Настройка точности выдержки времени: +/- 10 % от полной шкалы на 25 C в соответствии с МЭК 61812-1
Длина между 3 60664-1
отпуска входного напряжения: <= 2.4 В
Количество функций: 22
длительность импульса сигнала управления: 100 мс с параллельной нагрузкой, 30 мс
Время восстановления: 120 мс после снятия напряжения
Номин 1,2…50 мкс в соответствии с МЭК 60664-1
Задержка включения питания: 100 мс
