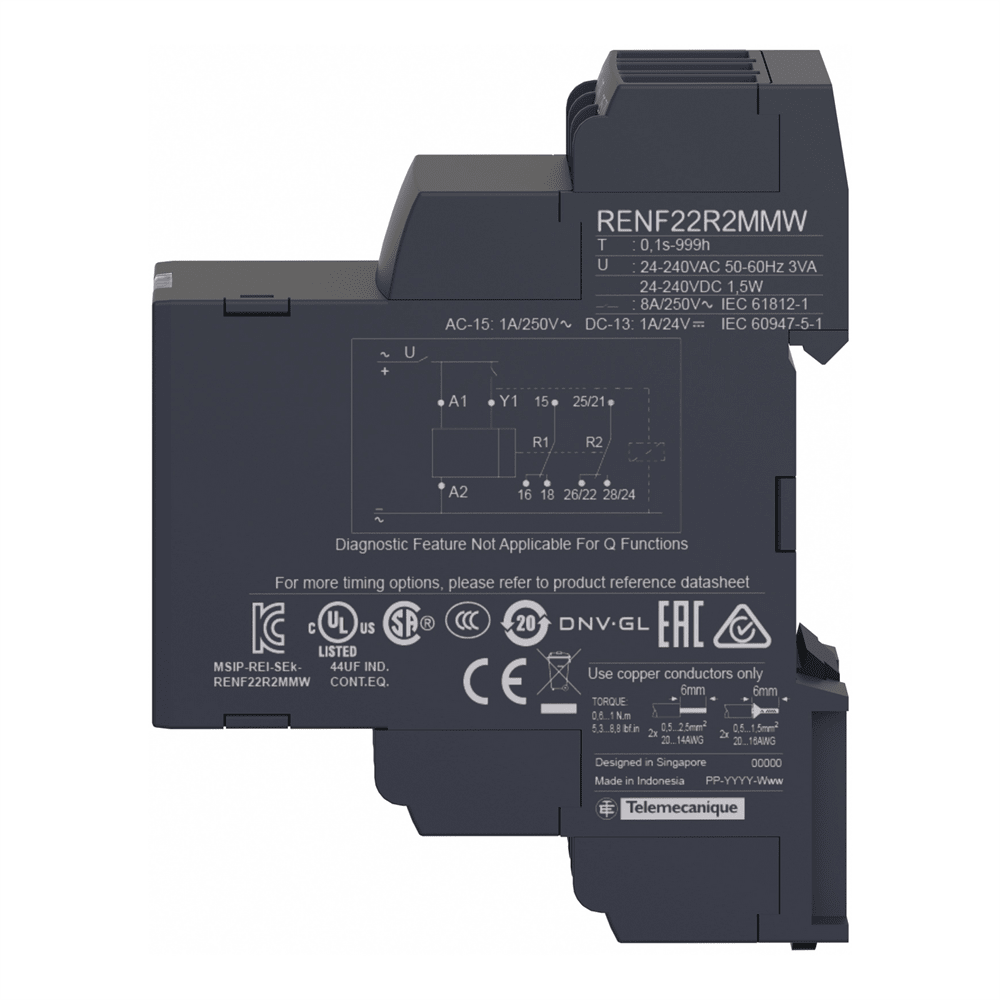

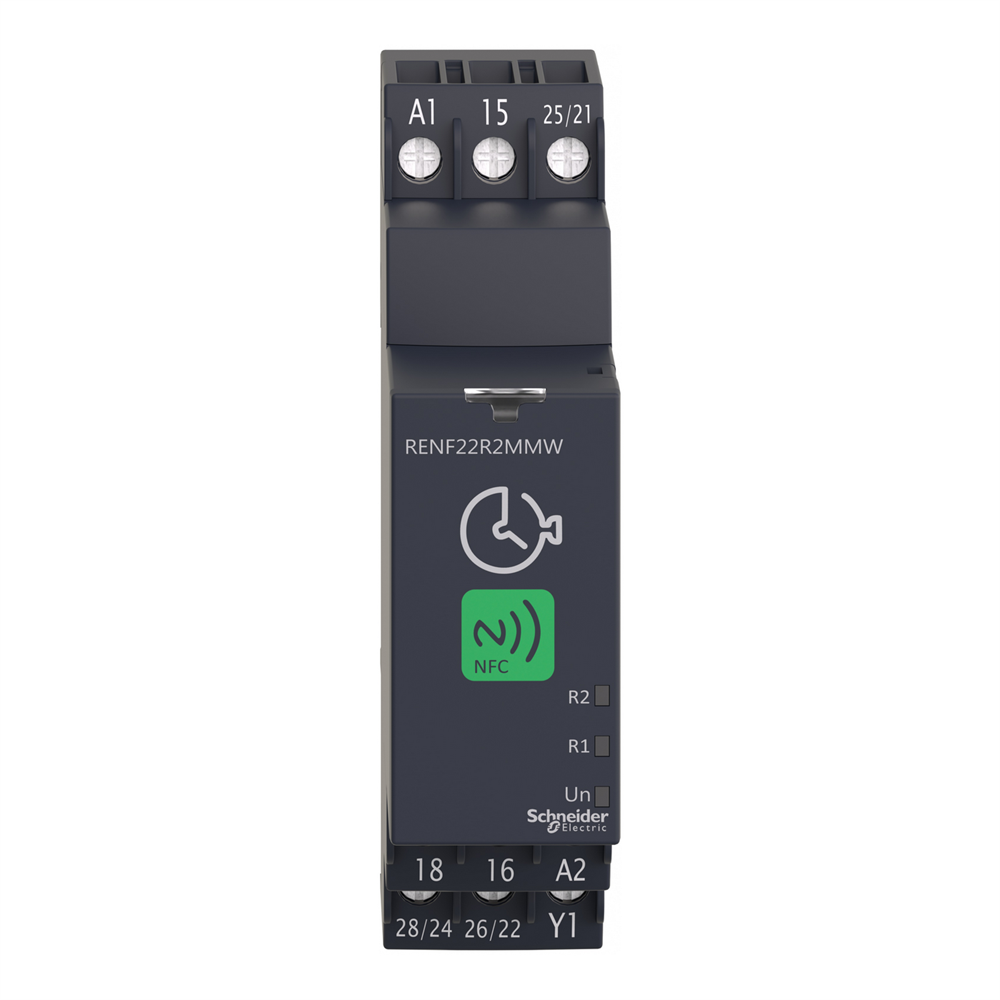

Многофункциональное реле времени, 24-240В, с NFC RENF22R2MMW

Технические характеристики

Серия продукта: Harmony Таймерные реле
Тип изделия или компонента: Многофункциональное реле
Масса нетто: 0,0904 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,4 см/0/ Длина 1 упаковки: 9,45 см
Вес 1 упаковки: 103,635 г
Совместимость продуктов: Мобильное устройство с поддержкой NFC
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: 0,3...1. (AWG 20...AWG 12) Твердый без кабельного наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв. наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв. 61000-6-3
Сертификация изделия: CE, CSA, KC, UL, CCC, EAC, DNV-GL
Ширина: 22,5 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 40
Высота 2 упаковок 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 4,616 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 640
Высота 3 упаковки: 70,0 см
Ширина 3 упаковки: 80,0 см
Вес 3 упаковки: 84,13 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1
Категория перенапряжения: ІІІ в соответствии с МЭК 60664-1
Рабочая температура окружающей среды>0//0:-20 Н.м в соответствии с IEC 60947-1, 0,60…0,99 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий
Степень защиты: IP40 корпус: conforming to МЭК 60529, IP40 Передняя панель: conforming to МЭК: 60529
Название устройства: RENF22
Механическая износостойкость: 10000000 циклов
Относительная влажность: 95 % в 25…55 C
Температура окружающего воздуха для собер: -40…70 C<0/0 Электрическая0 нагрузка , 8 А на 250 В, AC
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ уровень : 61000-4-2, Тест на устойчивость к быстрым переходным процессам - уровень теста: 1 кВ уровень 3 (емкостный соединительный зажим) в соответствии с МЭК 61000-4-4, Тест на устойчивость к быстрым переходным процессам - уровень теста: 2 кВ уровень 4 устойчивость к перенапряжению - уровень теста:1 кВ уровень 3 (дифференциальный режим) в соответствии с МЭК 61000-4-5, Тест на устойчивость к перенапряжению - уровень теста: 2 кВ уровень 3 (Общий режим) в соответствии с МЭК 61000-4-5, Тест на устойчивость к излучению РЧ э/м поля - 8 МВ уровень 61000-4-6, Тест на устойчивость к электромагнитному полю - уровень теста: 10 В/м уровень 3 (80 МГц...1 ГГц) в соответствии с МЭК 61000-4-3, Устойчивость к кратковременным исчезновениям и провалам - уровень теста: 30 % (500 м4-1) кратковременных исчезновений и провалов - уровень теста: 100 % (20 м/с) в соответствии с МЭК 61000-4-11, Излучение класс B в соответствии с EN 55022, Эмиссии класс А в соответствии с EN 55022, Тест на устойчивость к электромагнитному полю - уровень теста: 3 В/Г уровень 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 1 В/м уровень 1 (2...2,7 ГГц) в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 24...240 В Переменный/постоянный ток<6/5 %
Номинальный выходной ток: 8 А
Виброустойчивость: 20 м/с? (f= 10…150 Гц) в соответствии с МЭК 60068-2-6
Тип дискретного выхода: Реле
Тип контакта и соединение: 2 переключающих контакта 1 мгновенный контакт, без кадмия
Коммутационная способность [ВА]: 2000 В·А
Версия программного обеспечения: V4.4 и более новая версия
Потребляемая мощность [ВА]: 3 В·А на 240 В переменный ток
Доступная функция: A- Реле задержки задержки вкл. и откл. с управляющим сигналом-2 переключающие контакты, Ad- реле с импульсной задержкой с управляющим сигналом-2 переключающие контакты, Ah- Pulse delayed relay (single cycle) w/ control signal-2 переключающие контакты, Ak- Asymmetrical on-delay on-delay relay w/ pause/summation (Y1)-2 переключающие контакты, B- Одноинтервальное реле с управляющим сигналом-2 переключающие контакты, B- Двойное интервальное реле с управляющим сигналом-2 переключающие контакты, C- Реле задержки отключения с сигналом управления (пуск. импульс выключ.)-2 переключающие контакты, Di- Симметричное мерцающее реле (пусковой импульс вкл.)-2 переключающие контакты, Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 переключающие контакты, Dit- Symmetrical flash pause/summation (Y1)-2 переключающие контакты, H- Интервальное реле-2 переключающие контакты, Ht- Интервальное реле с паузой/суммированием (Y1)-2 переключающие контакты, Li- Ассиметричное мерцающее реле (пусковой импульс)-2 переключающие контакты, Lt- pulse-off) w/ pause/summation (Y1)-2 переключающие контакты,Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 переключающие контакты, N- Защитное реле-2 переключающие контакты, O- реле безопасности с задержкой срабатывания-2 переключающие контакты, P- реле задержки с фиксированной длиной delayed relay w/ fixed pulse length and pause/summation-2 переключающие контакты, Qt - реле звезда-треугольник (2 исх CO из раздел. общим)-2 переключающие контакты, Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/su Бистабильное реле с включенным сигналом управления-2 переключающие контакты, T- Retriggerable bistable relay w/ control signal on-2 переключающие контакты, W- Интервальное реле с выключенным управляющим сигналом-2 переключающие контакты переключение: 8 А
Потребление энергии [Вт]: 1,5 В на 240 В постоянный ток, 0,6 В на 24 В постоянный ток
Светодиодный индикатор состояния: Un, зеленый СВЕТДИОД: (постоянный) для Питание включен, R1, желтый включен, R2, желтый светодиод: (постоянный) для реле включен, сочетание, зеленый светодиод: (постоянный) для состояние связи, Un, зеленый светодиод: (быстрое мигание) для режим диагностики, R1, желтый светодиодный, R2, мы СВЕТДИОД: (мерцающий) для длится отсчет времени
Диапазон задержки времени: 0.05 s...999 h
Отклонение температуры: +/- 0.05 %/C
Диапазон напряжения: 0.85...1.1 Un
Электрическая прочность 2 50 Гц с между исх. реле и источником живл. с базовой изоляцией, с базовой изоляцией
Ударопрочность: 15 gn не работает для 11 мс в соответствии с МЭК 60068-2-27, 5 gn в действии для 11 мс в соответствии с МЭК 60068-2-27
Монтажное положение: Любое положение директива о низком напряжении, 2014/53/EU- Директива соответствия радиочастот, 2014/30 / ЕС - электромагнитная совместимость
Устойчивость к коротким перерывам потребления: 10 мс
Минимальный ток переключения: 10 мА на 5 В
Сопротивление изоляции: 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1
Показатели надежности безопасности: MTTFd = 227,5 лет 100 % рабочий цикл непрерывного режима работы при 30 C
Тип выдержки времени: Задержка вкл импульса, Асимметричная задержка включения и выключения, Интервал, Выключение с задержкой, Симметричное мигание, Предохранитель, Звезда-треугольник, Асимметричное мигание, Бистабильный
Стабильность и повторяемость характерис: +/- 0.2 % для 15 с/ - ... 100 мс ... 10 с диапазон задержки времени, +/- 0.7 % для 50...100 ms диапазон задержки времени
Отклонение напряжения: +/- 0.2 %/В
Настройка точности выдержки времени: +/- 1 % для 1...999 ч диапазон задержки времени на 25 C, +/- 2 % для 1...3600 s диапазон задержки времени на 25 C, +/- 20 мс для 100 мс ... 10 с диапазон задержки времени на 2 ms диапазон задержки времени на 25 C Длина между двумя проводящими частями: 4 кВ/3 в соответствии с МЭК 60664-1 Количество функций: 28 Время восстановления: 120 мс после снятия напряжения Номинальное импульсное выдерживаемое напряжение: 5 к/с. 60664-1
Поддерживаемая ОС: Android
Приложение для продукта: Zelio NFC (можно скачать с Google Play)
Входящее напряжение отпуска: <= 2.4 В
Максимальная мощность радиосигнала, что: 0,0002 мВт10
задержка включения: 100 мс
Максимальное расстояние связи: 10 мм
