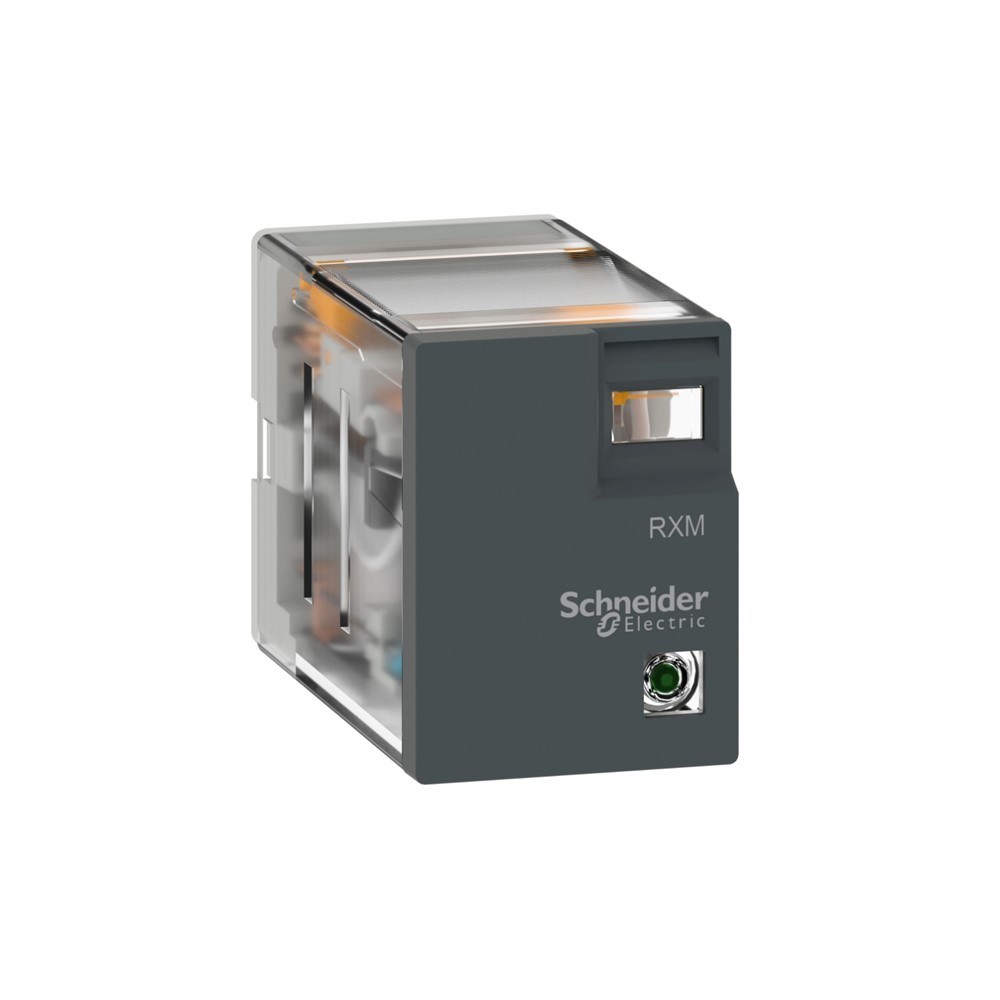

Миниатюрное электромеханическое реле Harmony Easy, 5А, 2CO, без LED, =24В RXM2LB1BD
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,032 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,2 см
Длина 1 упаковки: 2,8 см
Вес 1 упаковки: 37,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ/0 в течение 4 кВ 61810-7
[Ie] номинальный рабочий ток: 5 А (AC-1/DC-1) нормально открытый в соответствии с МЭК, 2,5 А (AC-1/DC-1) нормально закрытый в соответствии с МЭК, 1 А на 28 В (DC-13) нормально открытый
Стандарты: CE, IEC 2 Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 4,1 см
Ширина 2 упаковки: 2,1 см
Длина 2 упаковки: 2,8 см
Вес 2 упаковки S02
Количество единиц в 3 упаковке: 270
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 10,445 кг
Название устройства: RXM
Тип управления: Без кнопки
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C<0/0 Электрическая износоустойчивость: 0 50000 циклов, 1 А на 28 В, DC-13 нормально открыт
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…50 Гц)действующий в соответствии с МЭК 60068-2-6, 6 gn, амплитуда= +/- 1 мм 60068-2-6
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток, 5 А на 28 В постоянный ток
[Uc] напряжение схемы управления: 24 В постоянный ток
Свет
скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами с 0 микро выключение изоляция
Ударопрочность: 30 gn для не работает в соответствии с МЭК 60068-2-27, 10 gn для в действии в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Материал контакта: Серебряный сплав (Ag/Ni)
Габаритная ширина CAD: 21 мм
Габаритная высота CAD: 27 мм
Габаритная глубина CAD:46 мм
Продажа неделимым количеством: 10
Минимальный ток переключения: 5 мА subject to switching frequency, environment or expected reliability level etc
Максимальное напряжение переключения: 250 В переменный ток, 28 В постоянный ток
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток<0/00 B0 Максимальная коммутационная способность: 1250 ВА переменный ток, 140 Вт постоянный ток
Минимальная коммутационная способность: 25 mW subject to switching frequency, environment or expected reliability level etc
Подавление помех катушки: Уровень отсутствия
= 0.1 Uc постоянный ток
Среднее потребление катушки: 0,9 В, постоянный ток
Коэффициент использования: 20 % минимальное напряжение переключения: 5 В
-
ПроизводительSchneider Electric
-
Тип релеМиниатюрные реле
-
Напряжение катушки управления=24 В DC
-
Номинальный ток (А)5 А
-
Конфигурация контактов2 CO
-
Способ монтажаВ розетку на din-рейку
-
Степень пылевлагозащиты IPIP40
-
Наличие индикацииБез индикации
-
СерияHarmony (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
