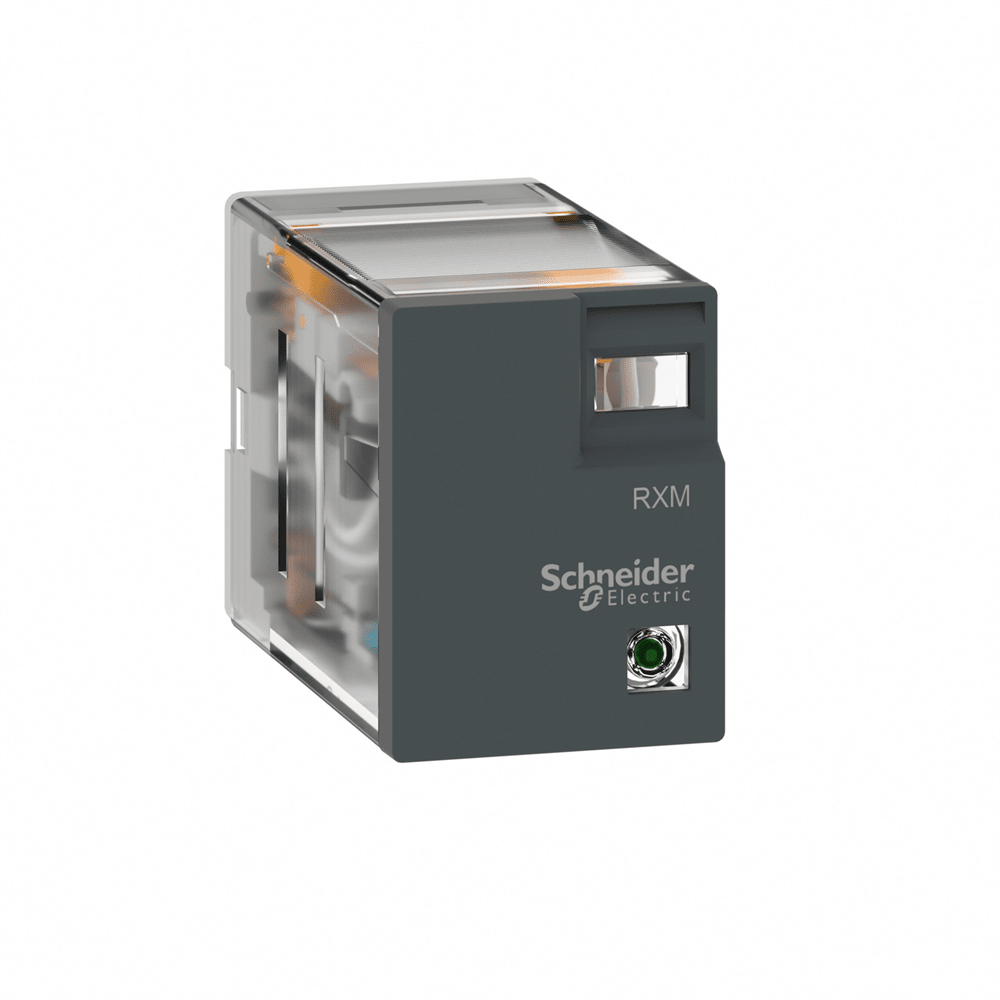

Миниатюрное электромеханическое реле Harmony Easy, 3А, 4CO, с LED, 230В RXM4LB2P7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,032 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,096 см
см
Длина 1 упаковки: 4,581 см
Вес 1 упаковки: 34,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК
[Uimp] номинальная импульсная выдерживаемая на5/2. МЭК 61810-7
[Ie] номинальный рабочий ток: 3 А (AC-1/DC-1) нормально открыт в соответствии с МЭК, 1,5 А (AC-1/DC-1) нормально закрыт в соответствии с МЭК
Стандарты: CE, IEC 61810-1 (iss. 2)
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,1 см
Ширина 2 упаковки: 11,2 см
Длина 2 упаковки: 13,6 см
Вес 2 упаковки: 0,361 кг
Тип 3 270
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 10,301 кг
Степень загрязнения: 2
0/5 Название устройства: RXM
Тип управления: Без кнопки
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки Тип контакта и соединение: 4 переключающих В переменный ток, 3 А на 28 В постоянный ток
[Uc] напряжение схемы управления: 230 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 18 Электрическая прочность изоляции: 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами из базовая изоляция изоляция, 1000 В переменный ток между контактами из микро отключения изоляция
Удароустойчивость: 3 60068-2-27, 10 gn для в действии в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 3 А в -40…55 C
Работа контакта: Стандартный
Среднее сопротивление: 16500 Ом на 23 C + сплав (Ag/Ni)
Габаритная ширина CAD: 21 мм
Габаритная высота CAD: 27 мм
Габаритная глубина CAD: 46 мм
Продажа неделимым количеством: 10
Минимальный ток переключения:5 мА subject to switching frequency, environment or expected reliability level etc
Максимальное напряжение переключения: 250 В переменный ток, 28 В постоянный ток
Рабочее время: 20 мс между coil de-energisation и making of the energisation and making of on-delay contact
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 184...253 В переменный ток
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 75/70 Минимальная коммутационная способность: 25 mW subject to switching frequency, environment or expected reliability level etc
Подавление помех катушки: Отсутствует
Уровни теста: Уровень А групповой монтаж
Среднее потребление катушки [ВА]: 1, 0.15 Uc переменный ток
Коэффициент использования: 20 %
минимальное напряжение переключения: 5 В subject to switching frequency, environment or expected reliability level etc
