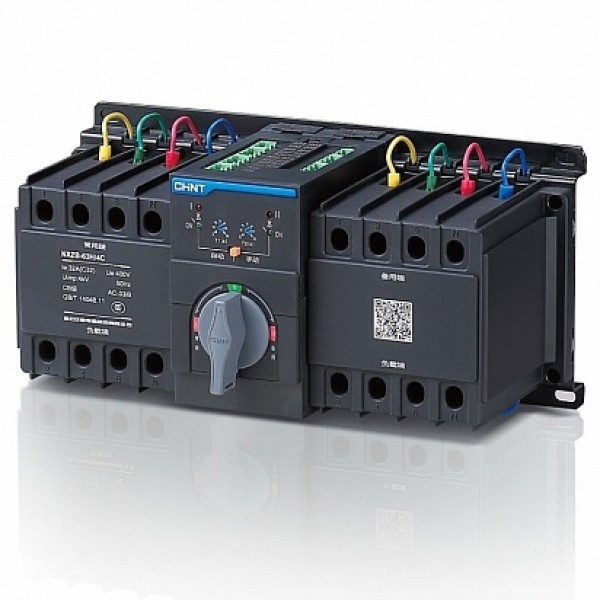

Мини АВР 32A, 4 полюса, NXZB-63H/4C Chint 171630

«Мини» АВР CHINT NXZB-63H/4C 32A D32 – компактное устройство автоматического ввода резерва, выполненное на базе модульных автоматических выключателей серии NXB. Решение выступает альтернативой классическим схемам АВР, построенным на контакторах. Основная функция «мини» АВР – обеспечение бесперебойного питания ответственных потребителей в системах гарантированного электроснабжения. Устройство автоматически переключает нагрузку на резервный источник питания при пропадании напряжения на основном вводе. АВР имеет компактную конструкцию:

• позволяет экономить пространство в распределительном щите;
• сокращает время монтажа силовых и контрольных цепей;
• оснащено встроенным контроллером управления АВР.

Во время проведения планово-профилактических работ изделие может фиксироваться в положении «отключено» с помощью навесного замка. Это повышает уровень электробезопасности обслуживающего персонала.

Технические характеристики АВР CHINT

Количество полюсов: 4P
Номинальный ток In: 32 А
Характеристика срабатывания: D
Тип установленных выключателей: NXB-63H
Типоразмер: 63
Тип контроллера: микропроцессорный
Функция обмена данными: отсутствует
Тип монтажа контроллера: встроенный
Отключающая способность токов КЗ: 10 кА
Номинальное рабочее напряжение Ue: 400/415 В, 50 Гц
Номинальное напряжение изоляции Ui: AC 500 В
Номинальное импульсное напряжение Uimp: 4 кВ
Категория применения: AC-33iB
Номинальная наибольшая включающая способность при КЗ Icm: 17 кА
Номинальная отключающая способность при КЗ Icu: 10 кА
Электрическая износостойкость: 3000 циклов
Механическая износостойкость: 10000 циклов
Рабочее время переключения контактов: 1,4 с
Номинальное напряжение цепи управления (Us): 230 В, 50 Гц
Диапазон напряжения управления Ue: 85–110 %
Габаритные размеры (Ш×В×Г): 248 × 125 × 130 мм
Соответствие стандартам: IEC/EN 60947-6-1
