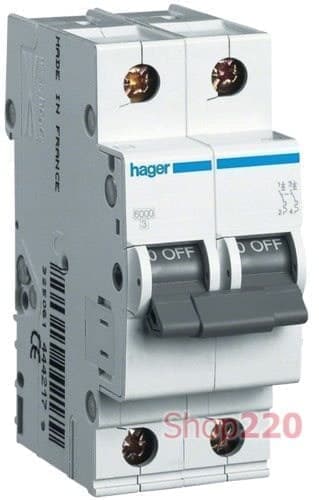

Автоматический выключатель 6 А, 1 фаза + нейтраль, В, 6 kA MB506A Hager

Количество защищенных полюсов: 1
Количество полюсов: 2 P
Тип полюса: 1P+N
Кривая: B
Функции
Параллельно переключение нейтрали: да
Основные электрические характеристики
Номинальная выключающая способность тока короткого замыкания: 6 kA
Номинальное рабочее напряжение переменного тока: 230 V
Тип напряжения питания: AC
Частота: 50/60 Hz
Напряжение
Номинальное напряжение изоляции: 500 V
Устойчивость по отношению к номинальному импульсному напряжению: 4000 V
Электрический ток
Номинальный ток: 6 A
Номинальная отключающая способность согласно EN 60898: 6 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 3 / 5 In
min /max диапазон срабатывания электромагнитного расцепителя при DC: 4 / 7 In
min/max диапазон срабатывания термического расцепителя при DC: 1,13 / 1,45 In
Отключающая способность на 1 полюсе 400 В NF 60947-2 : 3 kA
Значение тока короткого замыкания 230 В 50 Гц: 6 kA
Отключающая способность для 230В (EN 60947-2): 10 kA
Электрический ток / температура
Номинальный ток при -15°C: 7,5A
Номинальный ток 20°C: 6,4A
Номинальный ток 30°C: 6A
Номинальный ток при 35°C: 5,8A
Номинальный ток 40°C: 5,6A
Номинальный ток 45°C: 5,4A
Номинальный ток 50°C: 5,2A
Номинальный ток 55° C: 5 A
Номинальный ток 60 ° C: 4,8 A
Номинальный ток 65 ° C: 4,6 A
Номинальный ток 70 ° C: 4,4 A
Коэффициент коррекции тока
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9 Корректирующий коэффициент при расположении рядом 6 устройств: 0,85 Корректирующий коэффициент магнитного расцепителя при 100 Гц: 1,1 Корректирующий коэффициент магнитного расцепителя при 200 Гц 2
Корректирующий коэффициент магнитного расцепителя при 400 Гц: 1,5
Корректирующий коэффициент магнитного расцепителя при 60 Гц: 1
Мощность
Общая рассеиваемая мощность под номинальным током: 2,6 W br />Рассеяемая мощность в расчете на каждый полюс: 1,31 W
Выносливость
Электрическая прочность количества циклов: 4000
Количество механических процессов: 20000
Размеры
Глубина установленного изделия: 70 mm
Высота установленного изделия: 83 mm
Ширина установленного изделия: 35 mm
Монтаж
Момент затяжки: 2,8 Нм
Тип верхней клеммы для модульных устройств : Беркер.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930 г.; Серия R.classic
Тип зажима нижней клеммы для модульных устройств: нет
Нижнее подключение для модульных устройств: нет
Подключение
Поперечный разрез соединения с гибкой проволокой: 1 - 25 мм?
Поперечный разрез соединения с негибкой проволокой: 1 - 35 мм?
Соединительная способность верх. и нижнего винтовых клемм с негибким кабелем: 1 / 35 mm?
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 1 / 25 mm?
Тип соединения: Винтовой
Стандарты
Стандартный текст: EN 60898-1
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP20
Условия использования
Рабочая температура: -25… 70 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура хранения / транспортировки: -25… 80 °C
