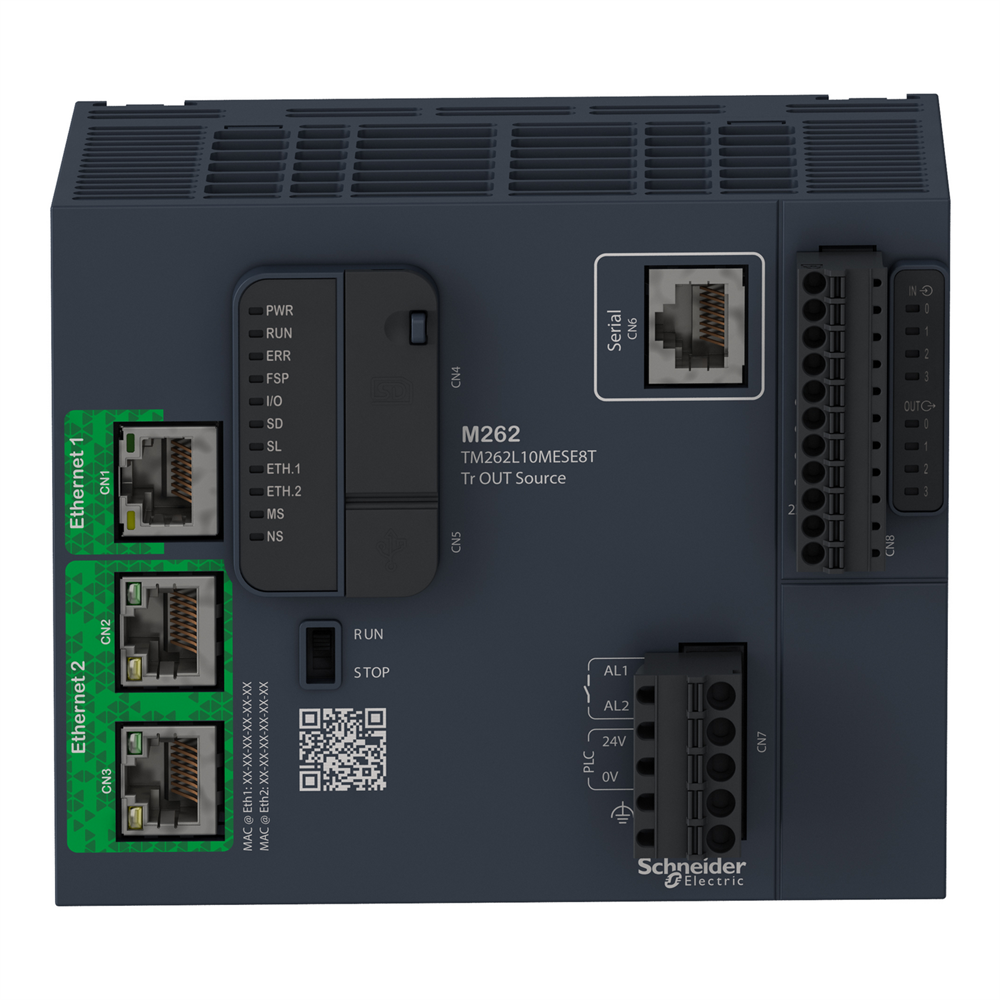

Логический контроллер, Modicon M262, 5 нс/инструкция, Ethernet TM262L10MESE8T

Контроллеры логики/движения Modicon M262 разработаны для машин, требующих высокой производительности, совместимых с IIoT и сочетающих программы управления логикой, движением и безопасностью. TM262L10MESE8T специализируется на логическом управлении 4 быстрыми цифровыми входами и 4 быстрыми цифровыми выходами. Они контролируют движение посредством независимой оси в EtherNet/IP. В этот логический контроллер встроены две сети на основе Ethernet (EtherNet/IP, Modbus/TCP), один последовательный порт (протоколы Modbus, ASCII, Machine Expert). Modicon M262 – это логические контроллеры/контроллеры движения со встроенным подключением к облаку, которые определяют возможности кибербезопасности, поддерживают мониторинг, аналитику и прогнозируют обслуживание. Контроллер питается от неизолированного источника питания 24 В постоянного тока, имеет встроенную защиту от перегрузки, встроен двухъядерный процессор, достигает производительности 5 нс/инструкцию. Этот логический контроллер имеет одну коммуникационную шину (Ethernet, CANopen), одну шину ввода-вывода, один порт ввода-вывода. Он имеет ширину 125 мм, глубину 90 мм и высоту 100 мм. Вес 0,665 кг. Этот контроллер разработан для оборудования, требующего интегрированного подключения к IIoT или зашифрованной связи. Сертифицировано CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual, соответствует UL 61010-1/-2-201, CSAC22,2 № 61010-1/-2-201, ANSI/ISA 12-12-01, EN 6113 Этот контроллер совместим с модулем интеллектуальной связи TMS CANopen, модулями расширения Modicon TM3 IO и настроен EcoStruxure Machine Expert. Логический контроллер Modicon M262 устанавливается на DIN-рейку 35 мм с замками. Контроллеры логики/движения Modicon M262 – это контроллеры, готовые к IIoT для производительных машин. Контроллеры логики/движения Modicon M262 содержат протоколы IIoT и шифрование для обеспечения прямого подключения к облаку и цифровым услугам.

Технические характеристики

Серия продукта: Логический/двигательный контроллер - Modicon M262
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,655 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 18,3 см
Длина 1 упаковки: 13,1 см
Вес 1 упаковки: 835,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 2 набором
Стандарты: UL 61010-1, UL 61010-2-201, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, CSA C22.2 № 213, ANSI/ISA 11-12-12 Сертификация изделия: CE, cULus, cULus HazLoc Class I Division 2 CSA 22-2 No 213, RCM, EAC, Achilles, KC
Высота: 100 мм
Ширина: 125 мм
Тип 2 упаковки: S03
Количество един упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 7,57 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 64
Высота 3 упаковки: 40,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 68 кг
Глубина: 90 мм
Степень загрязнения: 2
Степень защиты: IP20
Изоляция: Между быстрым входом и 5 входами, Между быстрым выходом и внутренней логикой в ??500 В переменный ток, Неизолированный между выходами, Меж входом и выходом в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В переменный ток, Неизолированные между питанием и землей
Электрическое соединение: съемная пружинная клеммная колодка для подключения питания 24В постоянного тока
Местная сигнализация: для PWR 1 светодиод (зеленый/красный), для RUN 1 светодиод (зеленый/красный), для ERROR (ошибка) 1 светодиод (зеленый/красный), для принудительной Ошибка ввода/вывода (I/O) 1 светодиод (зеленый/красный), для Активность SD-карты 1 светодиод (зеленый/оранжевый), для Активность SL 1 светодиод (зеленый/оранжевый), для ETH1 1 светодиод (зеленый/красный), для Eтан MS 1 светодиод (зеленый/красный), для EIP NS 1 светодиод (зеленый/красный)
Относительная влажность: 10… 95%, без конденсата (в эксплуатации), 10… 95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -40… 85 C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 2.81 кОм для вход
Устойчивость к электростатическому разряду: 4 кВ при контакте в соответствии с МЭК 61000-4-2, 8 кВ воздухом в соответствии с МЭК 6- электромагнитного поля: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3,3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Экранированный кабель <3 м для быстрый вход, Экранированный <50 м для входа, Неэкранированный кабель <50 м для выхода, Экранированный кабель <30 м для Соединения RS485, Экранированный кабель <15 м для RS232
Скорость передачи: 115 кбит/с для шины длиной 15 м для шин RS485, 11 RS232, 480 Мбит/с для шины длиной 3 м для USB, 10/100 Мбит/с для Ethernet1, 10/100/1000 Мбит/с для Ethernet2
Максимальный пусковой ток: 40 А
Отклонение хода часов: Служба обмена данными: MQTTs, OPC UA сервер (Encrypt), HTTPs Methods (API), Веб-сервер, Web visu, TLS 1.2, TLS 1.3, SNTP, NTP клиент/сервер, FTP клиент/сервер, FTPs DNS клиент, POP3s клиент, SMTP клиент, SNMP client/server
Тип встроенного интерфейса: Ethernet 1 с RJ45 разъем и 10/100BASE-T интерфейс, Ethernet 2 из 2 RJ45 разъем и 100/1000BASE-T интерфейс, Последовательный интерфейс, Интеллектуальная шина связи, Шина ввода-вывода TM3, USB тип mini B
Структура применения: 8 ситуационных задач, 4 циклические задачи, 3 циклические задачи + 1 свободная задача, 8 внешних ситуационных задач
[Us] номинальное напряжение питания<5/0 напряжения питания: 20,4…28,8 В постоянный ток
Протокол порта обмена данными: EtherNet/IP адаптер, EtherNet/IP сканер, Modbus TCP клиент/сервер, Modbus TCP Сканер ввода-вывода, Modbus TCP NVL, Ethernet RSTP, Modbus SL клиент/сервер, Modbus SL Machine Expert, ASCII менеджер, ASCII управление модемом
Виброустойчивость: 3,5 мм на 2…8,4 Гц на симметричный рельс, 1 gn на 8,4…200 Гц на симметричный рельс, 3,5 мм на 2…8,4 Гц на монтаж панели 0,1 g панели
Максимальное количество модулей расширения в: 7 для Модуль ввода-вывода TM3 (локальная архитектура ввода/вывода), 7 для Модуль ввода-вывода TM3 (удаленная архитектура ввода/вывода), 64 для Остров ввода-вывода TM3, TM5 ввода/вывода)
Количество дискретных входов: 4, дискретный вход быстрый вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для DC <0/> Граничный DC
Максимальный ток утечки: 10 мкА для выхода
Время реакции: <= 1 мкс включения, I0...I3 клемма(ы) для быстрый вход, <= 1 мкс выключения, I0...I3 клемма(ы) для быстрый вход, <= 1 мкс включения, Q0 мкс отключения, Q0...Q3 клемма(ы) для быстрый выход
Количество дискретных выходов: 4 транзистор быстрый выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока
Пределы выходного напряжения: 30 В постоянный ток<х/ обратной полярности, Защита от короткого замыкания
Логика дискретных входов: Приемник
Логика дискретного выхода: Источник
Максимальная нагрузка лампы накаливания: <1,5 В
Ток дискретного входа: 7,5 мА для быстрый вход
ОПЕРАТИВНАЯ ПАМЯТЬ, 32 МБ для ОС/веб-сайт ОПЕРАТИВНАЯ ПАМЯТЬ, 192 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Продолжительность цикла: 0,5 мс
Срок резервного хранения данных: 1000 часов на 2 0.5 A для быстрый выход (Q0...Q3)
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 0,01 мс
Точность: +/- 0,2 % на 0,1 % на 0,1 % на 0,2 % на 0,1 % 1 % на 0,1…1 кГц для быстрый выход
Максимальное количество подключенных устройств: EtherNet/IP <64, Modbus TCP <64, Modbus TCP/EtherNet/IP <96
Максимальный ток на общий выход: 0,5 А с Q0...Q3 канал для быстрый выход к: 61000-4-4 (линии электропередач), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК-4 выхода)
Рабочая температура воздуха: -20…60 C (горизонтальная установка), -20…50 C (вертикальная установка), -20…45 C (плоский монтаж)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м0 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м на 30…230 кГц 79...63 дБмкВ/м (QP линии электропередач) на 150…1500 кГц в соответствии с МЭК 55011, Излучаемые помехи на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ силовые линии постоянно 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5, 1 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-4, 3 В 0.1...80 MHz, 10 В фиксированная частота (2, 3, 4, 6.2, 8,2 , 8,2, 8,2 .25 МГц)
Максимальная выходная частота: 300 кГц
Часы реального времени: С
Оборудование для хранения данных: <= 32 ГБ SDHC карта (опционально)
Резервные копии данных: 1 Гбайт встроенная флеш-память для резервного копирования фильтрации: 0.001 мс для быстрый вход, 0.002 мс для быстрый вход, 0.005 мс для быстрый вход, 0.01 мс для быстрый вход, 0.05 мс для быстрый вход, 0.1 мс для быстрый вход, 0.5 мс для быстрый вход для быстрый вход, 12 мс для быстрый вход
Интегральное время: 200 мс автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Время выполнения для 1 Конструкции: 0,005 мс
Функция позиционирования< связность: Машина с поддержкой IIoT в облаке, Подключенная машина к заводу
Энергопотребление ПЛК: 82 В
Количество устройств защиты от перенапряжений: С
