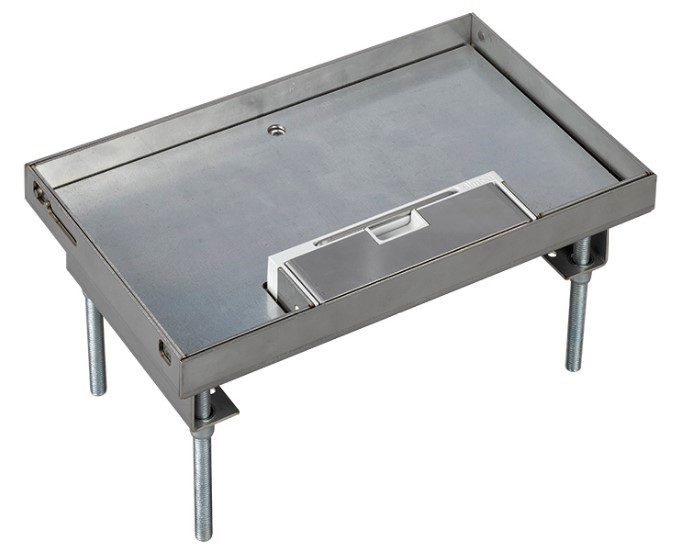

Люк металлический на 6 механизмов для установки в бетон, Simon KF670/8

Новая серия металлических напольных люков Simon разработана для установки в помещениях, где требуется высокая устойчивость к нагрузкам. Они позволяют конфигурировать точки подключения для электропитания, передачи голоса, данных и мультимедийных сигналов, сохраняя при этом стабильную производительность.

Прочная конструкция, использование качественного металла и оптимальная толщина материала обеспечивают способность выдерживать значительные нагрузки, необходимые в объектах коммерческого и общественного назначения: аэропортах, офисах, торговых залах, вокзалах, музеях, гостиницах, медицинских учреждениях, автосалонах, а также в местах с интенсивным потоком людей — университетах, школах, торговых центрах и других.

С металлическими напольными люками Simon вы получаете безопасное, долговечное и надежное решение для организации подключения в любом пространстве.

Характеристики люка Simon

Группа изделия: люки в пол
Количество устанавливаемых модулей: 12 модулей (6 механизмов 45х45 мм)
Габаритные размеры: 237 х 138 мм
Углубление в крышке под напольное покрытие: 20 мм
Регулировка по высоте: до 30 мм
Глубина изделия вместе с коробкой: 123 ... 153 мм
Материал: нержавеющая сталь AISI 430
Степень защиты: IP 40 (в закрытом состоянии)
Степень ударопрочности IK: 10
Производитель: Simon (Испания)

Новая серия металлических напольных люков создана в результате совместной работы архитекторов, интерьерных дизайнеров и других специалистов, чтобы удовлетворить потребность в линейке решений для объектов, где требуется прочное и долговечное оборудование.

Конструкция соответствует требованиям стандартов DIN EN 50085-2, UNE-EN IEC 60670-1 (январь 2022 г., корпуса) и UNE-EN 60670-23 (июнь 2009 г., напольные люки) и рассчитана на монтаж в наливных полах. Линейка включает различные варианты исполнения, что позволяет адаптировать функционал под конкретные задачи заказчика.

Основные элементы люков изготавливаются из оцинкованной стали. Накладка с крышкой выполнена из нержавеющей стали, отличающейся высокой коррозионной стойкостью, гигиеничностью и устойчивостью к температуре. Материал сохраняет свойства при нагреве в диапазоне от 425 °C до 815 °C и обеспечивает класс ударопрочности IK10.

Благодаря продуманной конструкции люки совместимы с технологиями сухой уборки, что делает их удобными в эксплуатации в помещениях с высокими требованиями к чистоте и долговечности оборудования.

Готовый лючок в сборе

1 - Отверстие для прокладки кабеля. Защищает и пропускает соединительные кабели
2 - Система открывания. Ручная и защищенная (в зависимости от модели)
3 - Защитная заглушка. Защищает внутреннюю часть люка от пыли и мелких предметов
4 - Обслуживание. Крышку можно снять для облегчения обслуживания соединений без полного демонтажа коробки
5 - Болтовые крепления. Обеспечивают максимальную прочность сборки
6 - Металлическая разделительная пластина. Гарантирует электромагнитную устойчивость системы голоса, данных и мультимедиа (VDM)
7 - 5 предварительно вырезанных отверстий для ввода кабелепровода (16, 20, 25, 32 и 40 мм). Доступны по всему периметру коробки
8 - Пространство для укладки напольного покрытия. Крышка имеет выемку 20 мм для отделки напольным покрытием (керамика, паркет, ковровое покрытие и др.)
9 - Заземление металлических частей. Включает соединительные элементы между металлическими частями для надлежащего заземления
10 - Дополнительная регулировка рамы на 30 мм. Позволяет получить общую глубину 153 мм
11 - Конструкция квадратной формы. Облегчает резку и укладку напольного покрытия
12 - Комплектация всем необходимым оборудованием. Поставляется с необходимыми компонентами для правильного монтажа (шурупы, защитная деревянная крышка, металлическая армирующая пластина, металлическая арматура для заземления и т.д.)
13 - Металлическое усиление. Выдерживает максимальную нагрузку до 1200 кг. Поставляется в комплекте с крышкой
