Кулачковый выключатель 10А, 4+0 K10D004QCH
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

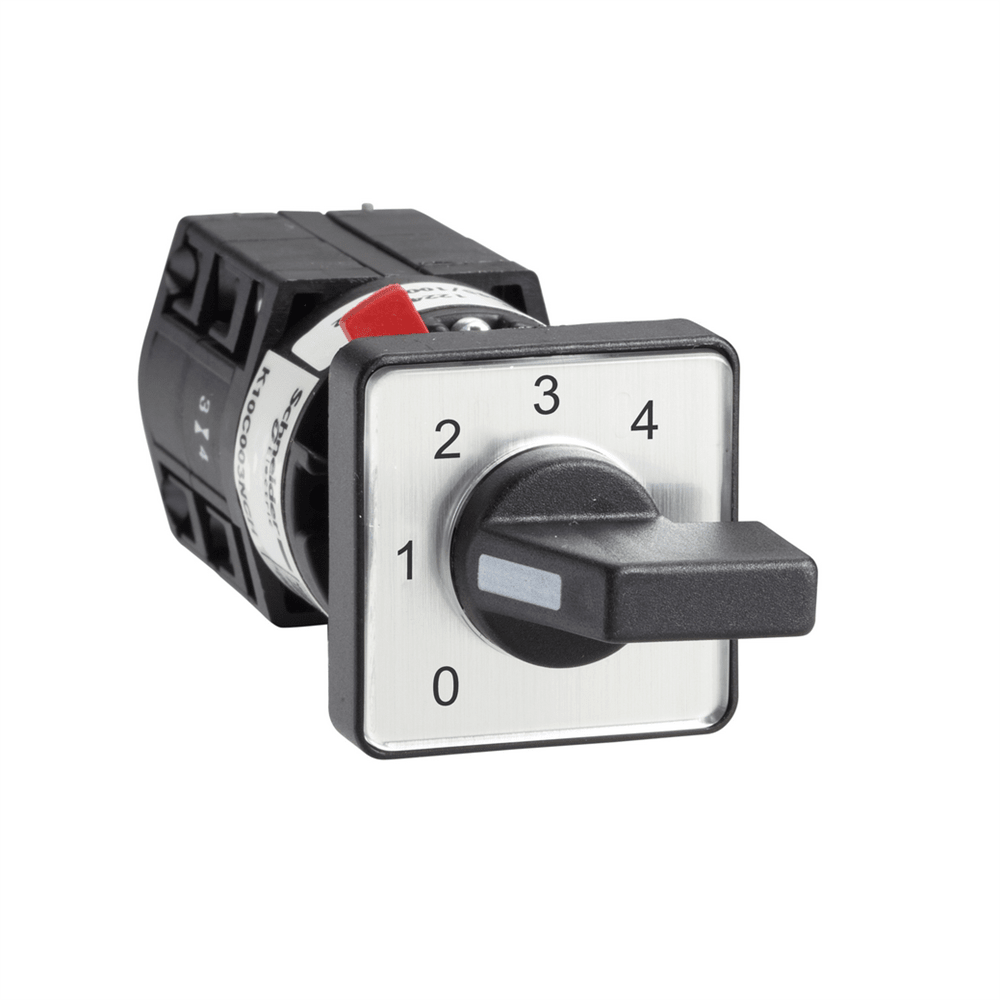

Этот кулачковый переключатель Harmony K10 имеет 1 полюс (1P). Он также имеет номинальный ток 10А, способ крепления на винтовых зажимах. Цвет металлик, черная маркировка. Имеет маркировку "0 - 1 - 2 - 3 - 4", что указывает на положение переключателя. Благодаря компактному размеру, легкой интеграции с элементами диаметром 16 мм и 22 мм этот шаговый переключатель с металлической головкой разработан для большинства промышленных и технологических применений, а также имеет несколько функций выбора. Между положениями переключения он имеет 30 градусов. Степень защиты IP65 на передней части позволяет устанавливать устройство в суровых (трудных) условиях или на улице.
Технические характеристики
Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,045 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 10,5 см/1
Длина 1 упаковки: 4,1 см
Вес 1 упаковки: 67,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 16 или 22 мм
Описание полюсов: 1P
[Ui] номинальное напряжение изоляции 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
Стандарты: CENELEC EN 50013, МЭК 60947-3, EN/IEC 60947-5-1
Сертификация: TC
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 65
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 1 среда: -20…55 C
Степень защиты: Контактная колодка: IP20, Рабочая головка: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы, момент затяжки: 2 x 1.5 мм кв<0/0 Механическая 0 Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000000 циклов
Защита от короткого замыкания: 10 А патрон предохранитель, тип gG
[Ith] условный тепловой ток в открытом исп: 10 Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 60536
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Количество ступеней: 4
Тип исполнительного механизма: Черный ручка
Габаритная ширина CAD: 30 мм/3 мм Габаритная глубина CAD: 88 мм
Возврат: Отсутствует
Наименование компонента: K10
Номинальная рабочая мощность [Вт]: 370 В AC-23A, 110/120 В 1 фаза, 750 В AC-23A, 220/24 переключателя: С передней панелью 30 x 30 мм
Описание маркировки: С металлик условные отметки , 0 - 1 - 2 - 3 - 4 черный обозначение
Функция кулачкового переключателя: Шаговый переключатель
Положение выключено: С отключенным положением<0/0 - 300° - 330° - 0° - 30°
Угол переключения: 30 °
Номинальная мощность [л.с.]: 0,33 л.с на 110/120 В переменный ток, 1 фаза, 0,75 л.с на 220/240 В переменный ток: 10 А на 400 В AC-1, 10 А на 400 В AC-21A, 3 А на 240 В AC-15, 6 А на 120 В AC-15 [Ie] номинальный рабочий постоянный ток: 10 А на 24 В резистивный нагрузка 07 А на 110 В резистивная нагрузка
-
ПроизводительSchneider Electric
-
Тип изделияПереключатель щитовой (0-1-2)
-
Вид переключенияРучное
-
Конструктивное исполнениеПакетный
-
Номинальный ток (А)10 А
-
Количество полюсов (фаз)1 полюс (1 фаза)
-
Количество модулейНемод.
-
Вид токаПеременный ток
-
Видимый разрывНет
-
Расположение рукояткиПереднее
-
Возможность блокировкиНет
-
Степень пылевлагозащиты IPIP65
-
СерияHarmony K (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаАвстрия
