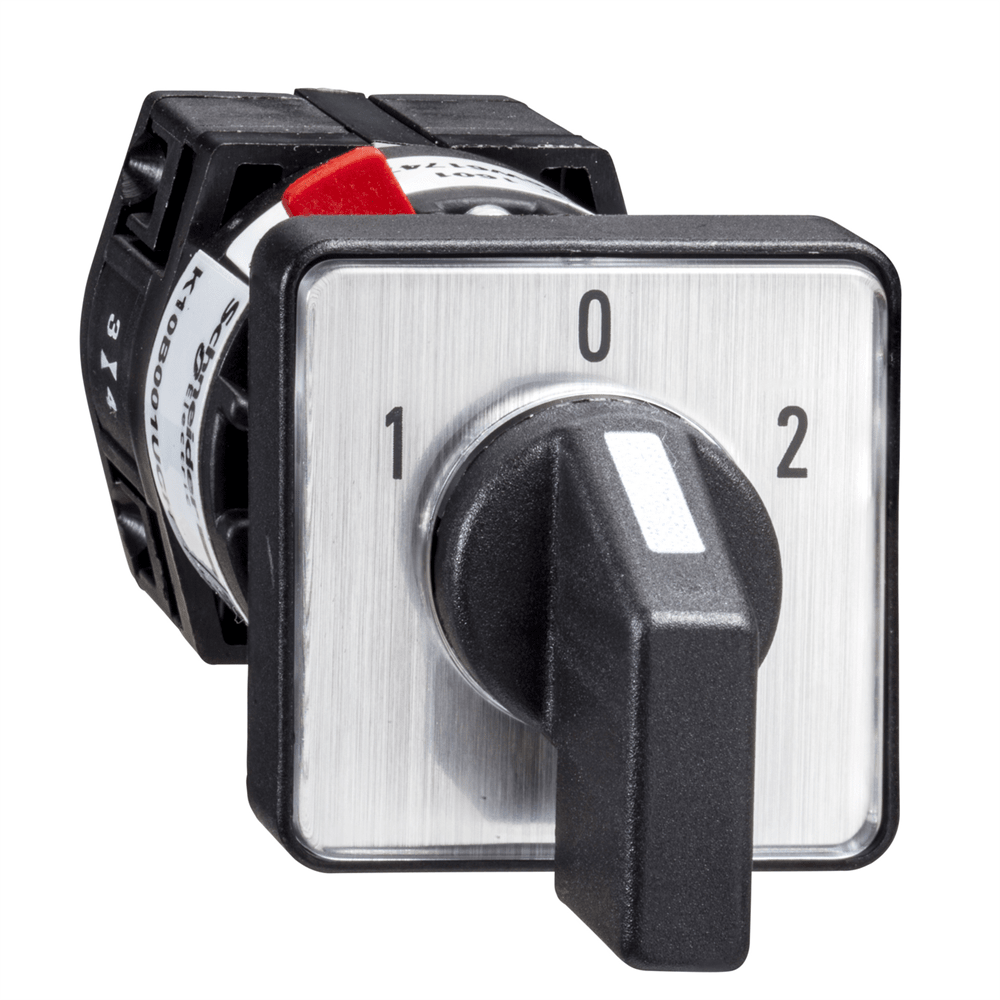

Кулачковый выключатель 10А, 2+0 K10F003UCH

Этот полнофункциональный кулачковый/селекторный переключатель Harmony K10 имеет 3 полюса (3P). Он также имеет номинальный ток 10А, способ крепления на винтовых зажимах. Цвет металлик, черная маркировка. Имеет маркировку «1 – 0 – 2», что указывает на положение переключателя. Этот кулачковый/селекторный переключатель с металлической головкой предназначен для большинства промышленных и технологических приложений благодаря компактному размеру, легкой интеграции с блоками диаметром 16 мм и 22 мм и имеет несколько функций выбора. Он имеет угол 60 градусов между своими положениями переключения. Степень защиты IP65 на передней части позволяет устанавливать устройство в суровых (трудных) условиях или на улице.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,055 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 10,5 см/1
Длина 1 упаковки: 4,0 см
Вес 1 упаковки: 76,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 16 или 22 мм
Описание полюсов: 3P
[Ui] номинальное напряжение изоляции 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
Стандарты: CENELEC EN 50013, МЭК 60947-3, EN/IEC 60947-5-1
Сертификация: TC
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 65
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: среда: -20…55 C
Степень защиты: Контактная колодка: IP20, Рабочая головка: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы, момент затяжки: 2 x 1.5 мм кв<0/0 Механическая 0 Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000000 циклов
Защита от короткого замыкания: 10 А патрон предохранитель, тип gG
[Ith] условный тепловой ток в открытом исп: 10 Класс защиты от поражения электрическим струем: Класс II в соответствии с IEC 60536
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка
Габаритная ширина CAD: 30 мм
Габаритная высота CAD 100 мм
Возврат: Отсутствует
Наименование компонента: K10
Номинальная рабочая мощность [Вт]: 1800 В AC-23A, 220/240 В 3 фазы, 370 В AC-23A, 110/120 В 1/2, 2 фаза
Тип головки кулачкового переключателя: С передней панелью 30 x 30 мм
Описание маркировки: С металлик условные отметки , 1 - 0 - 2 черный обозначение
Функция кулачкового переключателя: Переключатель
Положение отключено: Вкл отключен 0° - 60°, Влево: 0° - 300°
Угол переключения: 60°
Номинальная мощность [л.с.]: 1 л.с на 220/240 В переменный ток, 3 фазы, 0,33 л.с на 110/120 В переменный, ток. 110/120 В переменный ток, 3 фазы, 0,75 л.с. AC-15
[Ie] номинальный рабочий постоянный ток:10 А на 24 В резистивная нагрузка, 0,3 А на 220 В резистивная нагрузка, 0,7 А на 110 В резистивная нагрузка
