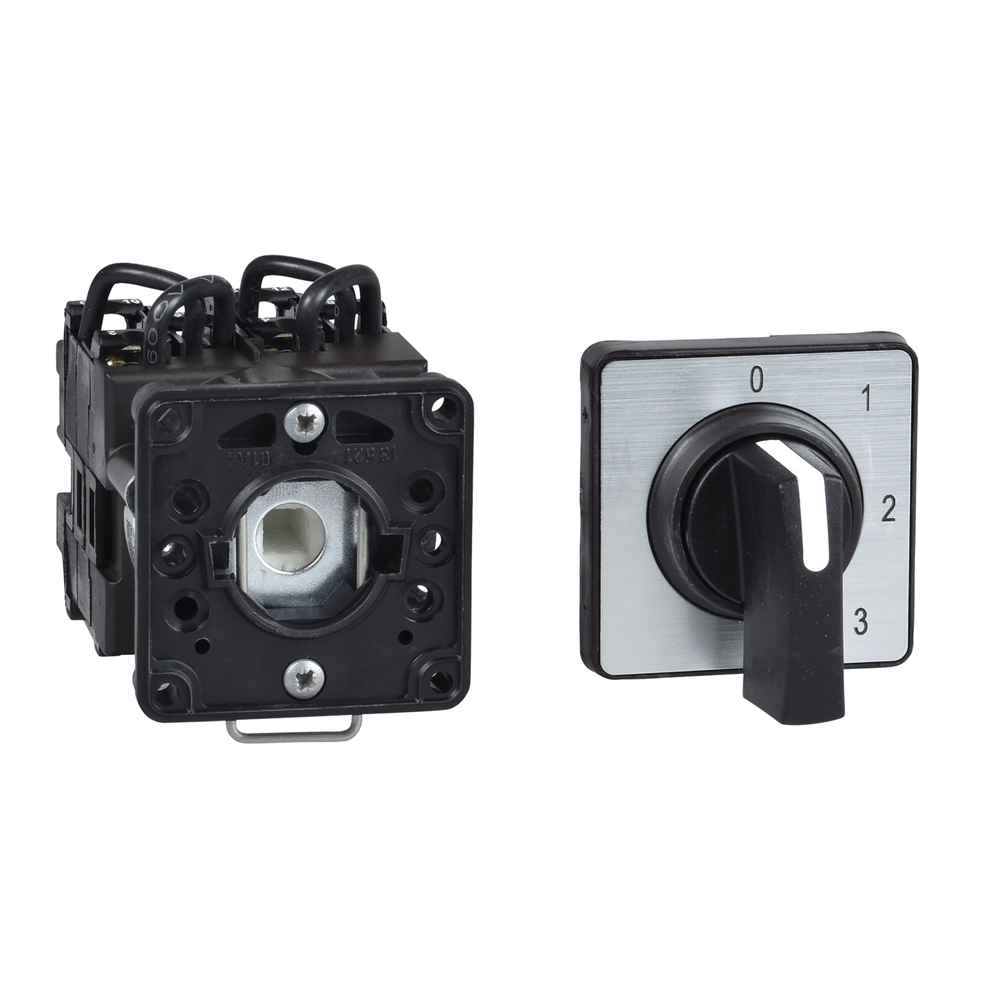

Кулачковый переключатель, 250В K2D012UCH

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Переключатель кулачка в сборе
Масса нетто: 0,16 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,900 см<0/6 см
Длина 1 упаковки: 13,400 см
Вес 1 упаковки: 189,000 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 2P
[Ui]9 номинальная 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для цепь подачи питания, IEC 60947-5/0 Сертификация изделия: CSA 240 В 3 л.с 3 фазы 2 полюса, UL 240 В 0,33 л.с 1 фаза 2 полюса, CSA 240 В 1 л.с 1 фаза, UL 240 В 1 л.с 3 фазы
S02
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5,930 кг
Тип 3 упаковки: P0 480
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 102,880 кг
Рабочая температура окружающей среды<5/5/5 IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм кв
Механическая износоустойчивость:0 для собер: -40…70 C
Электрическая износостойкость: 200000 циклов AC-23, 200000 циклов AC-3, 600000 циклов AC-15, 600000 циклов AC-21
Защита от короткого замыкания: g/G Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6 16 А
Класс защиты от поражения электрическим стру: Класс II в соответствии с МЭК 536, Класс II
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка, длина = 35 мм
Принудительная размыка мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 59 мм
Возврат: Отсутствует
Наименование компонента: K2
Максимальная рабочая скорость: 2,5 цикл/мин AC-21, 2,5 цикл/мин AC-23, 2, 2,5 цикл/мин AC-23, 2 AC-15
Ток короткого замыкания:10000 А
Тип головки кулачкового переключателя: С передней панелью 45 x 45 мм
Описание маркировки: С металлик условные отметки , 1 - 2 черный обозначение
Функция кулачкового переключателя: Переключатель
Положение выключен: Без выкл. Вправо: 30, Влево: 330°
Угол переключения: 30°
