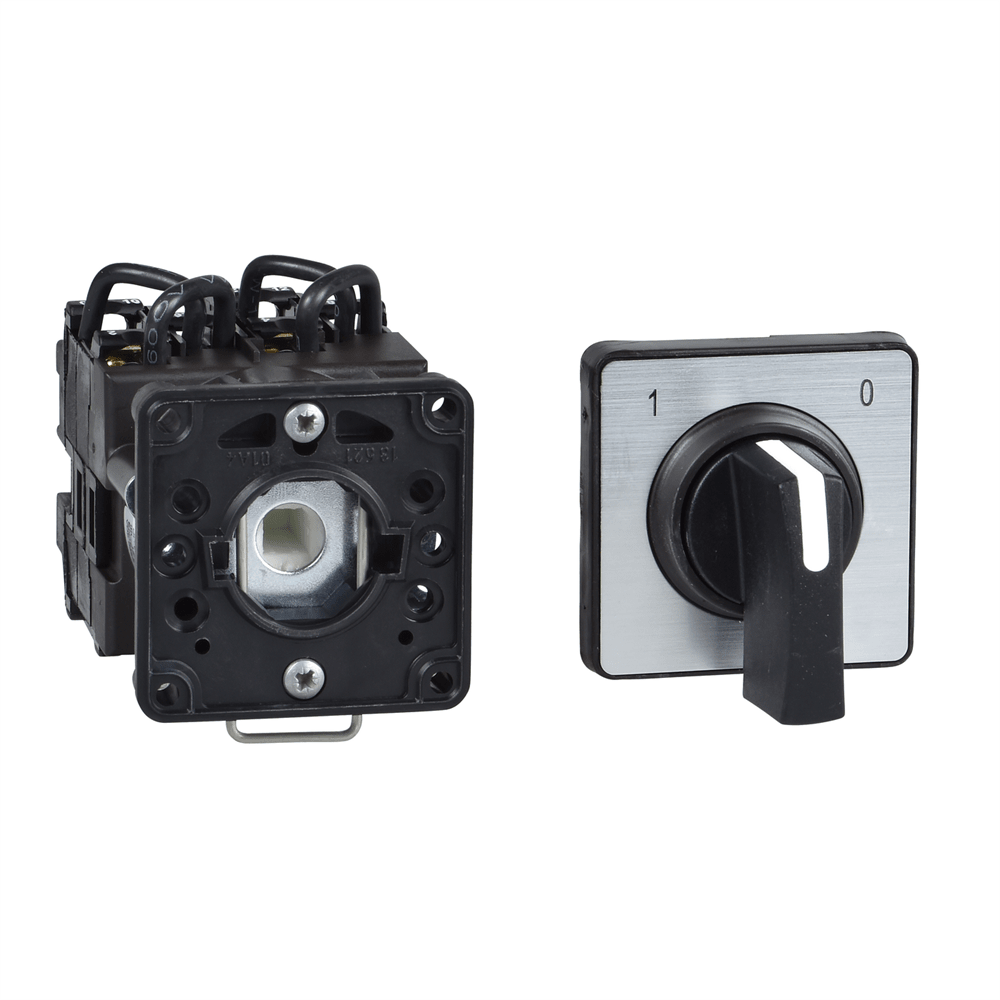

Кулачковый переключатель 22 мм, 20А, 2 положения K2F013UCH

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,19 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,5 см
Длина 1 упаковки: 13,4 см
Вес 1 упаковки: 207,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 3P
[Ui] номинальное напряжение изоляции EC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для круга подачи питания, IEC 60947-5-1 для цепь управления, CENEL CSA 240 В 3 л.с 3 фазы 2 полюс(ы), UL 240 В 0,33 л.с 1 фаза 2 полюс(ы), CSA 240 В 1 л.с 1 фаза, UL 240 В 1 л.с 3 фазы
C
Степень защиты: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм кв0<0/ циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 200000 циклов AC-23, 200000 циклов AC-3, 600000 циклов AC-15, 600000 циклов AC-21
предохранитель, тип gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом исп: 20 А
Монтаж продукта: Фронтальный монтаж
Ударопрочность:-2 [Ithe] условный тепловой ток в оболочке: 16 А
Класс защиты от поражения электрическим стру: Класс II в соответствии с МЭК 536, Класс II
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка, длина = длина =
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 69 мм
Возврат: Отсутствует
Наименование компонента: K2
Максимальная рабочая скорость: 2,5 цикл/мин AC-2,5-2 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания: 10000 А
Тип головки кулачкового переключателя: С передней панелью 45 x 45 мм
Описание маркировки: С металлик условные отметки , 1 - 2 Переключатель
Положение выключено: Без выключенного положения
Переключение позиций: Влево: 330°, Вправо: 30
Угол переключения: 30°
