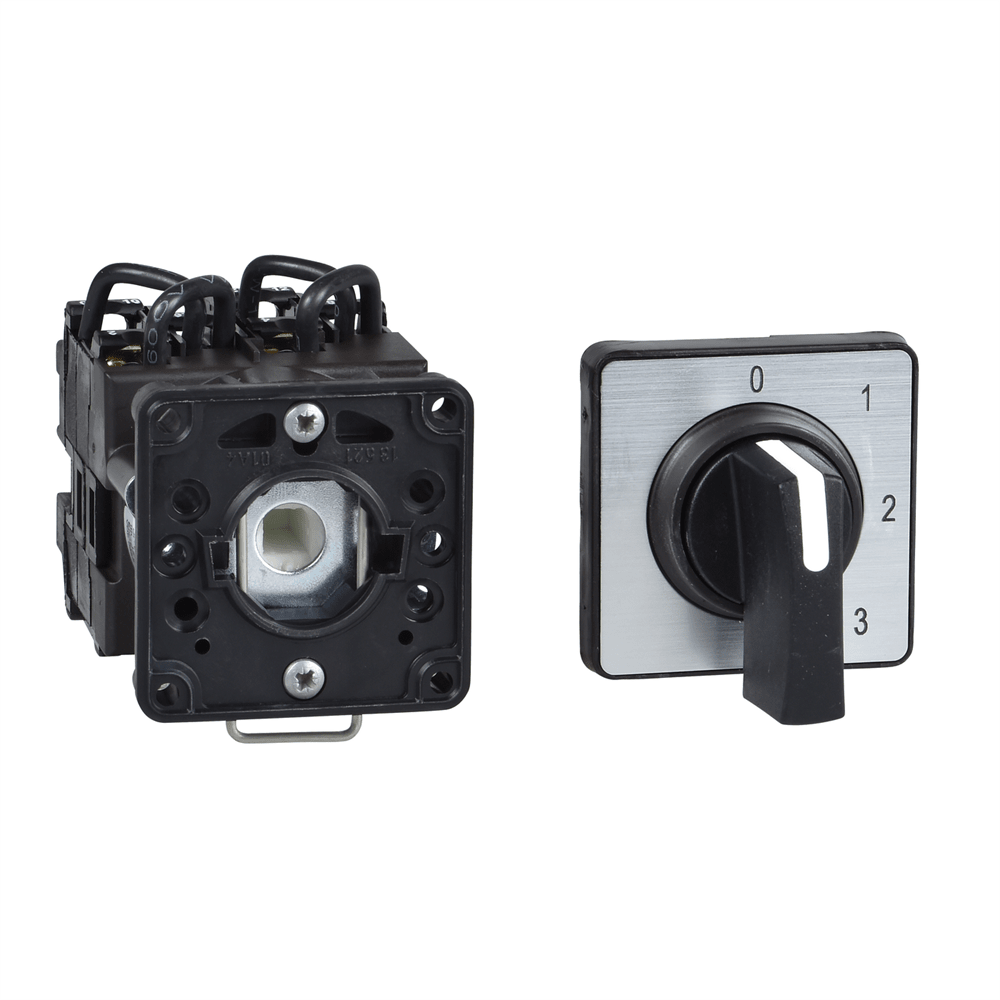

Кулачковый переключатель 22 мм, 20А, 2 положения K2A001ACH

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,123 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,80 0 4 см
Длина 1 упаковки: 6,600 см
Вес 1 упаковки: 123,000 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 1P
[Ui] номинальная 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для цепь подачи питания, EN/IEC 60947-5 GB/T 14048.5 для цепь управления, GB/T 14048.3 для круга подачи питания
Сертификация изделия: CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 0,33 л.с 1 фаза 2 -полюса(4). 240 В 1 л.с 3 фазы, CCC
Защитная обработка: TC
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 70
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Вес 2 упаковки: 9,030 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 560
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см<0/0 Длина 3 упаковки: 80,240 кг
Категория перенапряжения: Класс II в соответствии с МЭК 536, Класс II в соответствии с NF C 20-030
Рабочая температура окружающей среды: -25…55 C
Степень защиты: IP65 в соответствии с МЭК 529
Место установки: Передняя винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм кв
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для сож:-40…7 200000 циклов AC-23, 200000 циклов AC-3, 600000 циклов AC-15, 600000 циклов AC-21
Защита от короткого замыкания: 20 А патрон предохранитель, тип gG
Виброустойчивость: 5 gn… 68-2-6
[Ith] условный тепловой ток в открытом исп: 20 А
Ударопрочность: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 16 А
Замок поворотной ручки: Расстояние
исполнительного механизма: Черный ручка, длина = 35 мм
Принудительное размыкание: С
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 49 мм
Возврат: Отсутствует скорость: 2,5 цикл/мин AC-21, 2,5 цикл/мин AC-23, 2,5 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания: 10000 А
Тип головки кулачкового переключателя: С передней панелью 45 x 45 мм
Описание маркировки: С металлик условные отметки , 0 - 0 переключателя: Переключатель
Положение выключено: С выключенным положением
Переключение позиций: Вправо: 0° - 45°
Угол переключения: 45°
