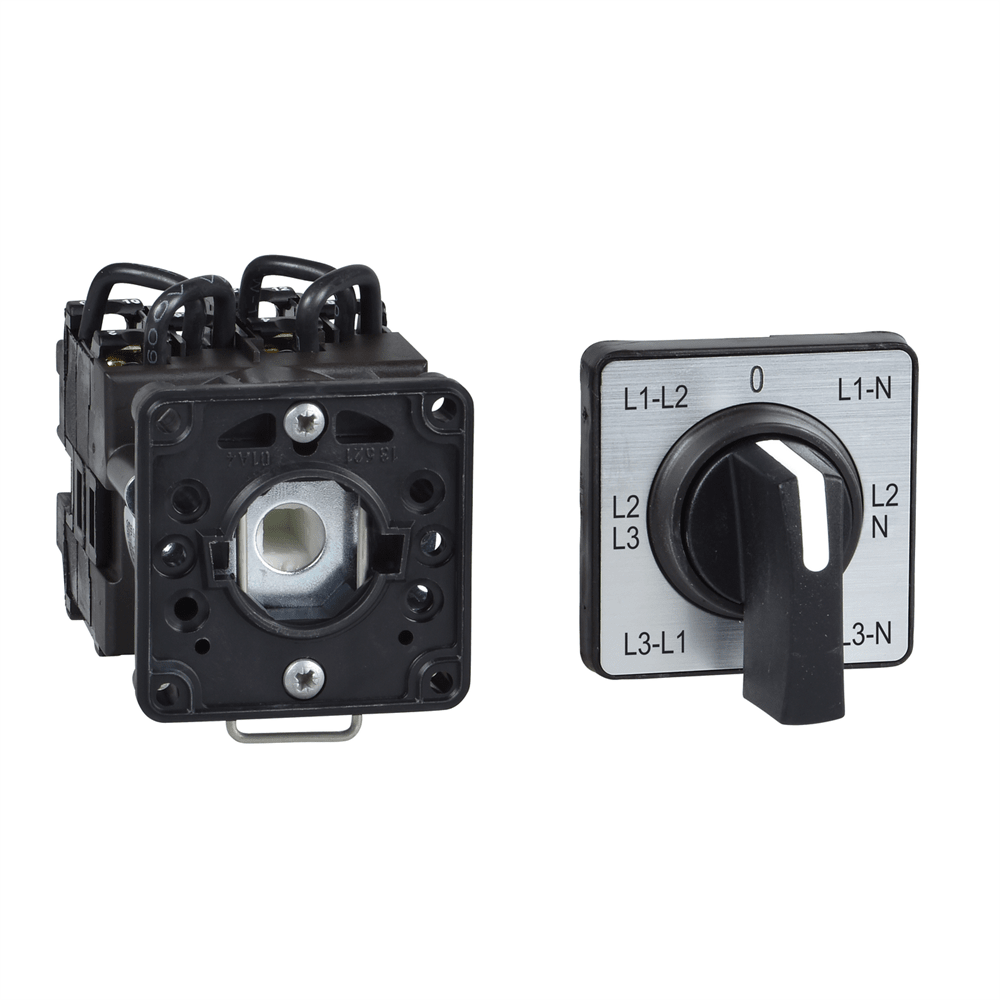

Кулачковый переключатель 22 мм, 12А, 6+0 K1F027MCH

Этот переключатель вольтметра K1 идеально подходит для переключения между измерениями напряжения фаза-фаза и фаза-нейтраль на распределительном щите, номинальное напряжение 690 В переменного тока. Имеет квадратную форму и металлическое условное обозначение с черной маркировкой. Соответствует степени защиты IP65 и устанавливается в отверстие диаметром 22 мм. Переключатель фаз вольтметра обеспечивает максимальную механическую и электрическую надежность своего класса для длительной работы без обслуживания. Его высокая степень защиты IP позволяет работать со щитом в очень запыленных и влажных средах, в том числе на улице.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Переключатель кулачка в сборе
Масса нетто: 0,19 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,5 см
Длина 1 упаковки: 16,5 см
Вес 1 упаковки: 203,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
[Ui] номинальное напряжение изоляции: 690 В (9) номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для цепь подачи питания, IEC 60947-5-1 для цепь управления, CENELEC EN 50013<0/0 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 1 л.с 3 фазы, UL 240 В 0,33 л.с 1 фаза 2 -полюс(ы)
Защитная обработка: TC
Тип 2 упаковки: S01
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 1,848 кг
Категория перенапряжения: Класс II в соответствии с МЭК 536, Класс II в соответствии с NF C 20-03 -25…55 C
Степень защиты: IP65 в соответствии с МЭК 60529
Место установки: Передняя часть
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв. износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 1000000 циклов AC-21, 500000 циклов AC-23, 5 короткого замыкания: 16 А патрон предохранитель, тип gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом вик: 12 А
Тип измерения: Между 3 фаз и 3 фаз Ударопрочность: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка, длина = длина =
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 69 мм
Возврат: Отсутствует
Наименование компонента: K1
Максимальная рабочая скорость: 2,5 цикл/мин AC-2,5-2 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания: 10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500...660 В 3 фазы в соответствии с МЭК 947-3,0 947-3, 1500 В AC-23A, 230 В 3 фазы в соответствии с МЭК 947-3,1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 500 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3 947-3, 2200 В AC-23A, 400 В 3 фазы в соответствии с МЭК 9 В 3 фазы в соответствии с МЭК 947-3, 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 947-3
Тип головки кулачкового переключателя: С передней панелью5 условные отметки , 0 - L1N - L2N - L3N - L1L2 - L2L3 - L3L1 черный обозначение
Функция кулачкового переключателя: Выключатель вольтметра
Положение выключено: С выключенным положением
Переключение позиций: 0° 4° Влево: 0° - 315° - 270° - 225°
Угол переключения: 45°
[Ie] номинальный рабочий переменный ток: 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 530 В AC-7 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А на 3 947-3, 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1,2 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1
