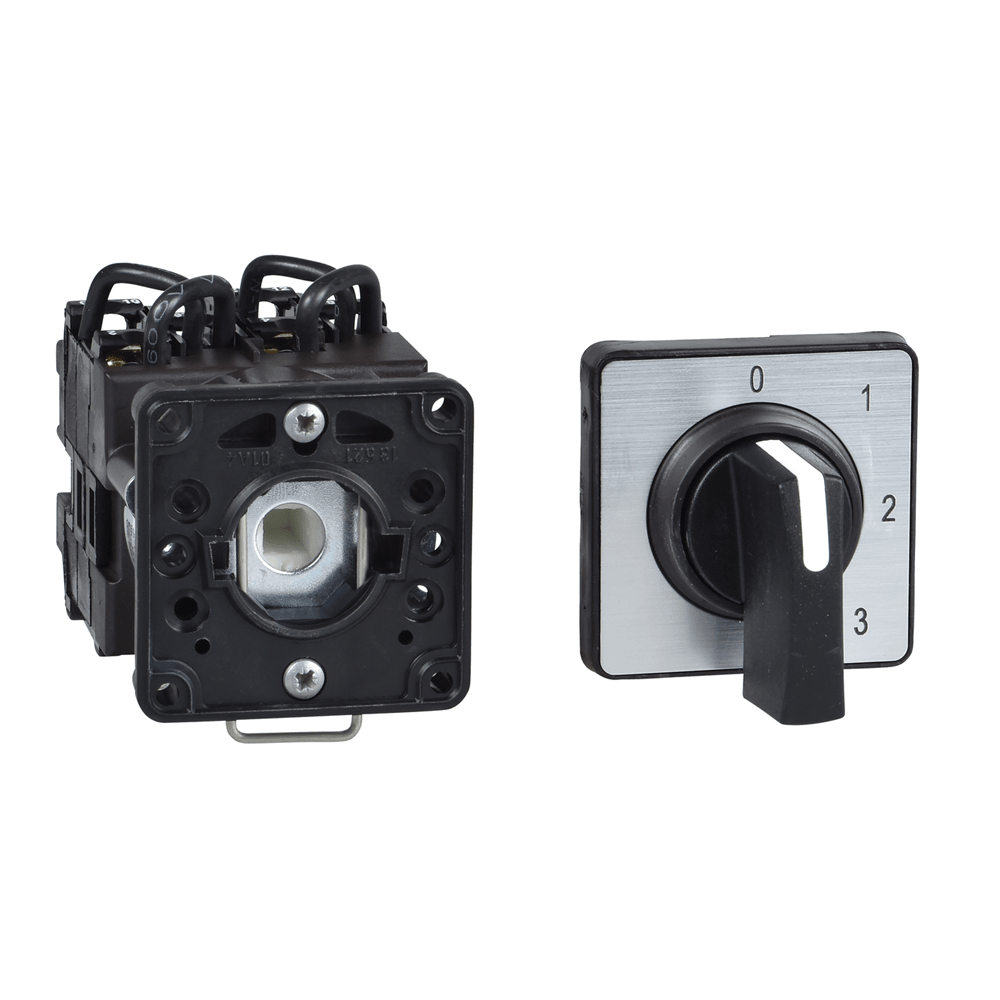

Кулачковый переключатель 22 мм, 12А, 3+0 K1I023QCH

Артикул:
K1I023QCH
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,235 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,5 см<2/2 Длина 1 упаковки: 5,6 см
Вес 1 упаковки: 235,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 3P
[Ui] номинальное напряжение изоляции 3 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для круга подачи питания, IEC 60947-5-1 для цепь управления, CENEL CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 0,33 л.с 1 фаза 2 -полюс(ы), CSA 240 В 1 л.с 1 фаза, UL 240 В 1 л.с 3 фазы Класс: Класс II в соответствии с NF C 20-030 Рабочая температура окружающей среды: -25…55 C Степень защиты: IP65 в соответствии с МЭК 60529 Место установки: Передняя часть Электрическое соединение: Зажимные винтовые клеммы 5 вин. клеммы Твердый, момент затяжки: 1 x 2.5 мм кв
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 0 500000 циклов AC-23, 500000 циклов AC-3
Защита от короткого замыкания: 16 А патрон предохранитель, тип gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
А
Ударопрочность: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Количество ступеней: 3
Тип выполн. мм
Принудительное размыкание: С
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 89 мм
Возврат: Отсутствует
Наименование компонента: K1
Максимальная рабочая-2 цикл/мин AC-23, 2,5 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания: 10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500...660 В 3-4 фазы 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-23A, 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 AC-3, 500 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 690 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A,400 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 500 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 690 В 3 фазы в соответствии с МЭК 947-3, 4800 В AC-21, 23 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 947-3
Тип головки кулачкового переключателя: С передней панелью 45 x 45 мм
Описание 0 - 3 черный обозначение
Функция кулачкового переключателя: Шаговый переключатель
Положение выключено: С выключенным положением
Переключение позиций: Вправо: 0° - 45° - 90° - 135°
Угол переключения: 45°< А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В 3 А на 500 В AC-23A 3 фазы согласно МЭК 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3, 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

  • Производитель
    Schneider Electric
  • Тип изделия
    Переключатель щитовой (0-1-2)
  • Вид переключения
    Ручное
  • Конструктивное исполнение
    Пакетный
  • Номинальный ток (А)
    12 А
  • Количество полюсов (фаз)
    3 полюса (3 фазы)
  • Количество модулей
    Немод.
  • Вид тока
    Переменный ток
  • Видимый разрыв
    Нет
  • Расположение рукоятки
    Переднее
  • Возможность блокировки
    Нет
  • Степень пылевлагозащиты IP
    IP65
  • Серия
    Harmony K (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Чехия
