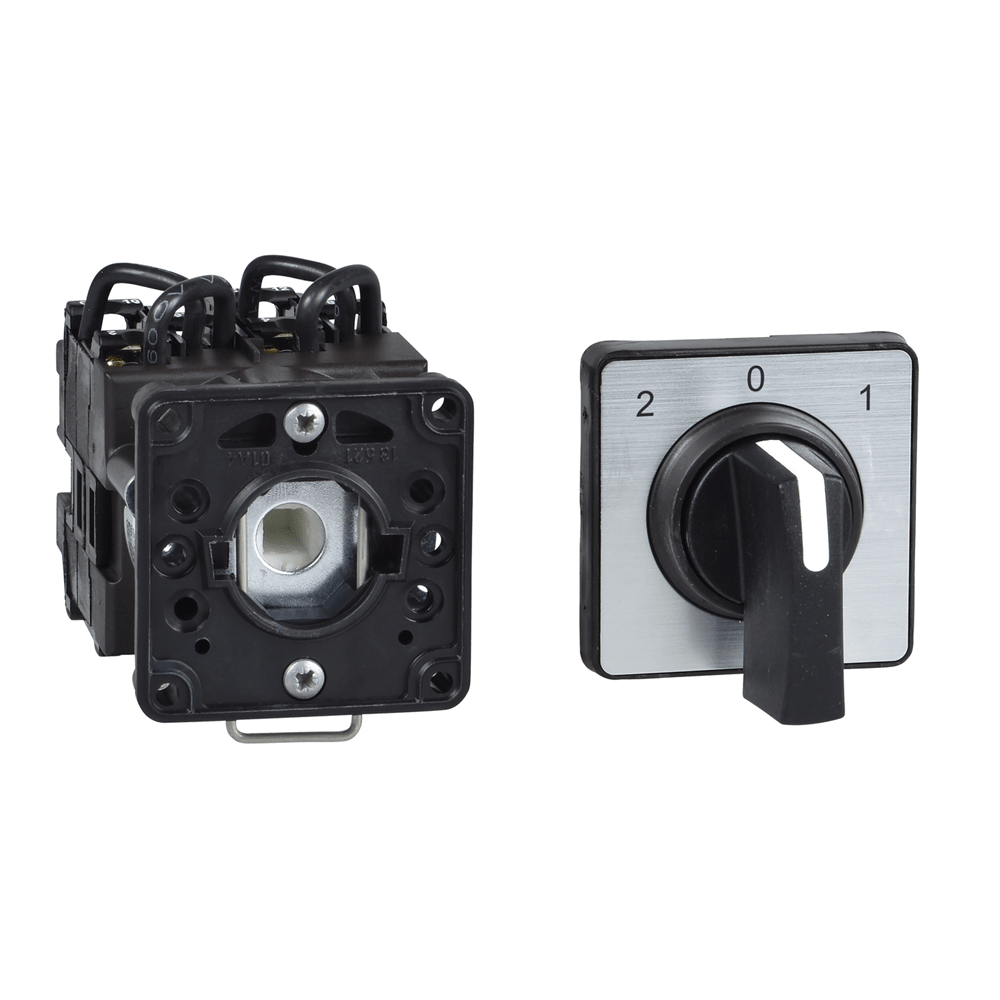

Кулачковый переключатель 22 мм, 12А, 2+0 K1F003UCH

Артикул:
K1F003UCH
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Этот полнофункциональный кулачковый/селекторный переключатель Harmony K1 имеет 3 полюса (3P). Он также имеет номинальный ток 12A, способ крепления на винтовых зажимах и цвет металлик с черной маркировкой. Имеет маркировку «2 – 0 – 1», что указывает на положение переключателя. Этот кулачковый/селекторный переключатель с металлической головкой предназначен для большинства промышленных и технологических приложений благодаря компактному размеру, легкой интеграции с блоками диаметром 16 мм и 22 мм и имеет несколько функций выбора. Между положениями переключения он имеет угол 45 градусов. Степень защиты IP65 на передней части позволяет устанавливать устройство в суровых (трудных) условиях или на улице.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,19 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,500 см<0/5 см
Длина 1 упаковки: 16,500 см
Вес 1 упаковки: 202,000 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 3P
[Ui]9 номинальная 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для цепь подачи питания, IEC 60947-5/0 Сертификация изделия: CSA 240 В 3 л.с 3 фазы 2 полюса, UL 240 В 0,33 л.с 1 фаза 2 полюса, CSA 240 В 1 л.с 1 фаза, UL 240 В 1 л.с 3 фазы
S01
Количество единиц во 2 упаковке: 8
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 15,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 1,771 кг< в 3 упаковке: 256
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 64,672 кг
Рабочая температура Степень защиты: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм кв<0/0 Механическая 0 Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 1000000 циклов AC-21, 500000 циклов AC-23, 500000 циклов AC-3
Защита от 5 gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом исп: 12 А
Монтаж продукта: Фронтальный монтаж
Удароустойчивость: 30 gn/2 ток в оболочке: 10 А
Класс защиты от поражения электрическим стру: Класс II в соответствии с МЭК 536, Класс II
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка, длина = 35 мм
Габаритная высота CAD: 50 мм
Габаритная глубина CAD: 69 мм
Возврат: Отсутствует
Наименование компонента: K1
Максимальная рабочая скорость: 2,5 цикл/мин AC-21, 2,5 цикл/мин, 2,5 цикл/мин, 2,5 цикл/мин, 8,333 цикл/мин AC-15
Ток короткого замыкания:10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500...660 В 3 фазы согласно МЭК 947-3, 1100 В AC-3, 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC3 947-3, 1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 500 В 3 фазы в соответствии с МЭК 947-6, МЭК 947-3, 2200 В AC-23A, 400 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 500 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 690 В 3 фазы в соответствии с МЭК 230 В 3 фазы в соответствии с МЭК 947-3, 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 947-3
Тип головки кулачкового переключателя> 5 маркировка: С металлик условные отметки , 2 - 0 - 1 черный обозначение
Функция кулачкового переключателя: Переключатель
Положение выключено: С выключенным положением
Переключение позиций: Влево: 0° - 315°, Вправо: 0° - 4° °
[Ie] номинальный рабочий переменный ток: 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-23A 3 фазы соответственно AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3, 4,8 А на 400 В AC-23A 3 фазы 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 948 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А в 3 947-3, 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1,2 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А в 3 947-3, 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1,2 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

  • Производитель
    Schneider Electric
  • Тип изделия
    Перекидной рубильник (1-0-2)
  • Вид переключения
    Ручное
  • Конструктивное исполнение
    Пакетный
  • Номинальный ток (А)
    12 А
  • Количество полюсов (фаз)
    3 полюса (3 фазы)
  • Количество модулей
    Немод.
  • Вид тока
    Переменный ток
  • Видимый разрыв
    Нет
  • Расположение рукоятки
    Переднее
  • Возможность блокировки
    Нет
  • Степень пылевлагозащиты IP
    IP65
  • Серия
    Harmony K (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Чехия
