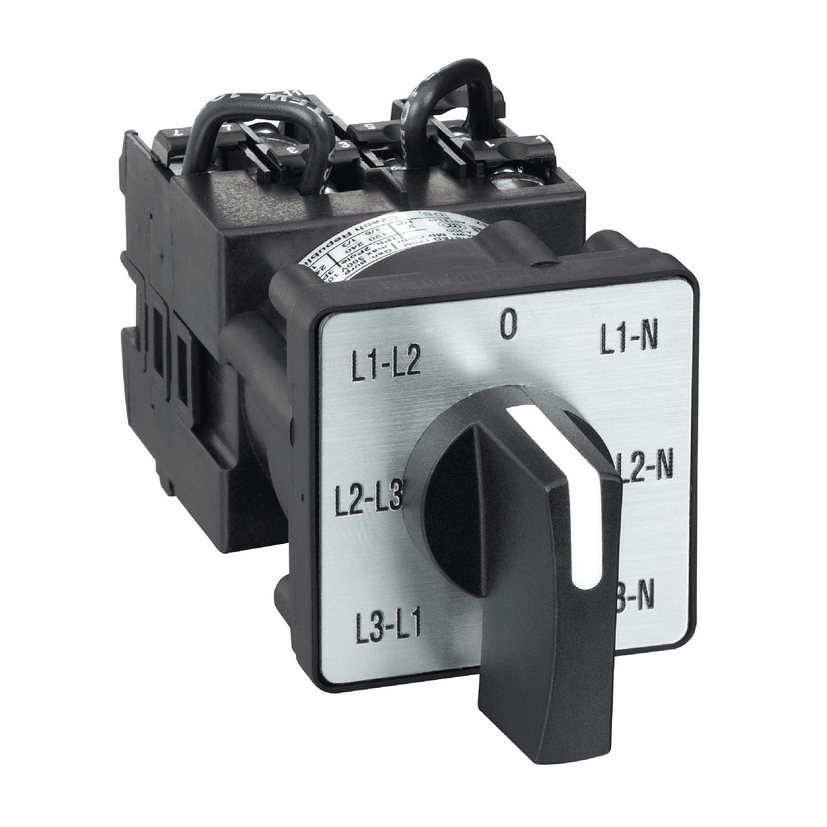

Кулачковый переключатель 12А, 6+0 K1F027MLH

Этот переключатель вольтметра K1 идеально подходит для переключения между измерениями напряжения фаза-фаза и фаза-нейтраль на распределительном щите, номинальное напряжение 690 В переменного тока. Имеет квадратную форму и металлическое условное обозначение с черной маркировкой. Обладает степенью защиты IP65 и устанавливается с помощью винтов. Переключатель фаз вольтметра обеспечивает максимальную механическую и электрическую надежность своего класса для длительной работы без обслуживания. Его высокая степень защиты IP позволяет работать со щитом в очень запыленных и влажных средах, в том числе на улице.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,17 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,700 см
см
Длина 1 упаковки: 11,000 см
Вес 1 упаковки: 179,000 г
Гарантия: 18 месяцев
Способ крепления: Мультификсация
[Ui] номинальное напряжение изоляции: 690 В ( 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для круга подачи питания, IEC 60947-5-1 для цепь управления, CENEL CSA 240 В 1 л.с 1 фаза, CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 1 л.с 3 фазы, UL 240 В 0,33 л.с 1 фаза 2 -полюс(ы)
Защитная обработка: TC единиц в 2 упаковке: 40
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 7,563 кг
Тип 3 упаковки: P06
Количество ед упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 71,804 кг
Категория перенапряжения: Класс II в соответствии с МЭК 536, Класс II в соответствии с NF C среда: -25…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Место установки: Передняя часть
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Тверд/тверд> Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 1000000 циклов AC-21, 500000 циклов AC-03 Защита от короткого замыкания: 16 А патрон предохранитель, тип gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом вык: 12 А
Тип измерения: Меж : нейтралью
Ударопрочность: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: 5 Черный размыкание: С
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 45 мм
Габаритная глубина CAD: 97 мм
Возврат: Отсутствует
Наименование компонента: K1
Максимальная рабочая скорость: 2,5 цикл/, 2,5 цикл/ 2,5 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания: 10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500...660 В 3 фазы в соответствии с МЭК 947-3, 1100 В AC-3, 4 и 1500 В AC-23A, 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 947-3, 1500 В 947-3, 1500 В AC-3, 690 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A; 3 фазы в соответствии с МЭК 947-3, 4800 В AC-21, 230 В 3 фазы в соответствии с МЭК 947-3, 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 переключателя: С передней панелью 45 x 45 мм
Описание маркировки: С металлик условные отметки , 0 - L1N - L2N - L3N - L1L2 - L2L3 - L3L1 черный обозначение
Функция кулачкового переключателя Выключен вольтметр0° - 45° - 90° - 135°
Угол переключения: 45°
[Ie] номинальный рабочий переменный ток: 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 500 В AC-3 3 фазы 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А на 230 В 4 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-13 В AC-15 в соответствии с МЭК 947-5-1

0° - 45° - 90° - 135°
Угол переключения: 45°
[Ie] номинальный рабочий переменный ток: 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 500 В AC-3 3 фазы 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А на 230 В 4 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-13 В AC-15 в соответствии с МЭК 947-5-1
