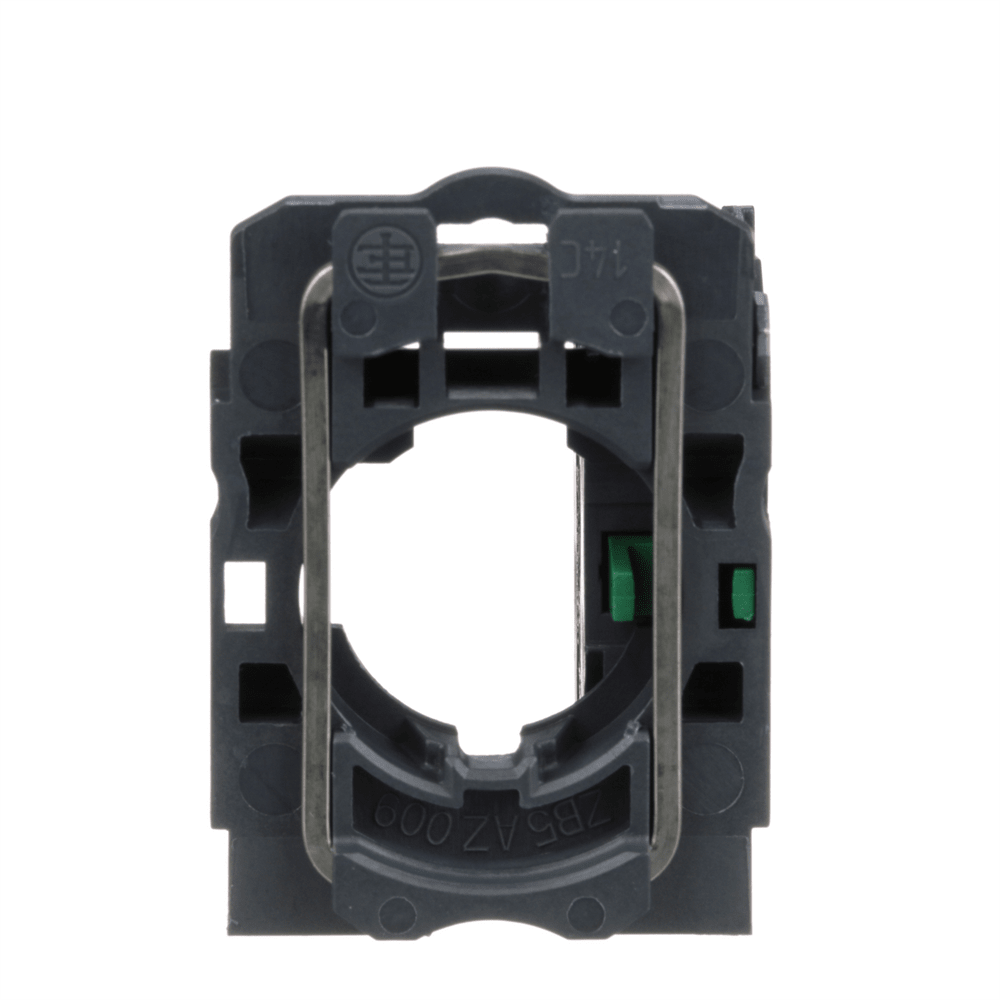

Корпус кнопки с винтовыми зажимами ZB5AZ101

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Полный корпус/контакт в сборе
Масса нетто: 0,021 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,5 см
Длина 1 упаковки: 5,4 см
Вес 1 упаковки: 21 г
Гарантия: 18 мес
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: UL 508, IEC 60947-5-1, CSA C22.2 № 5, 60947-1, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: BV, DNV, UL, CSA, GL, LROS (Lloyds реестр судоходства)
Защитная обработка: TH
Тип 2 упаковки: BB1< br> Высота 2 упаковки: 4,500 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 101,000 г
Тип 3 упаковки: S03<0/0 Количество единиц у 3 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 6,530 кг
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…9,4 Н/м. защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Основные узлы
Название устройства: ZB5
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C<0/0 Электрическая0 износостойк0 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,2 А на 110 В, производительность МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта, ХрестКрестовый совместимый с позиционным № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавка вставка тип gG в соответствии с IEC 60947-5 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Удароустойчивость: 30 gn (длительность) 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Состав устройства: Фиксирующий хомут, Корпус
Материал контакта: C/ размыкание: Отсутствует
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 42 мм
Габаритная глубина CAD: 32 мм
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Рабочий ход: 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 2,3 Н НЕ изменяет электрическое состояние
Тип контактного блока: Одинарный
