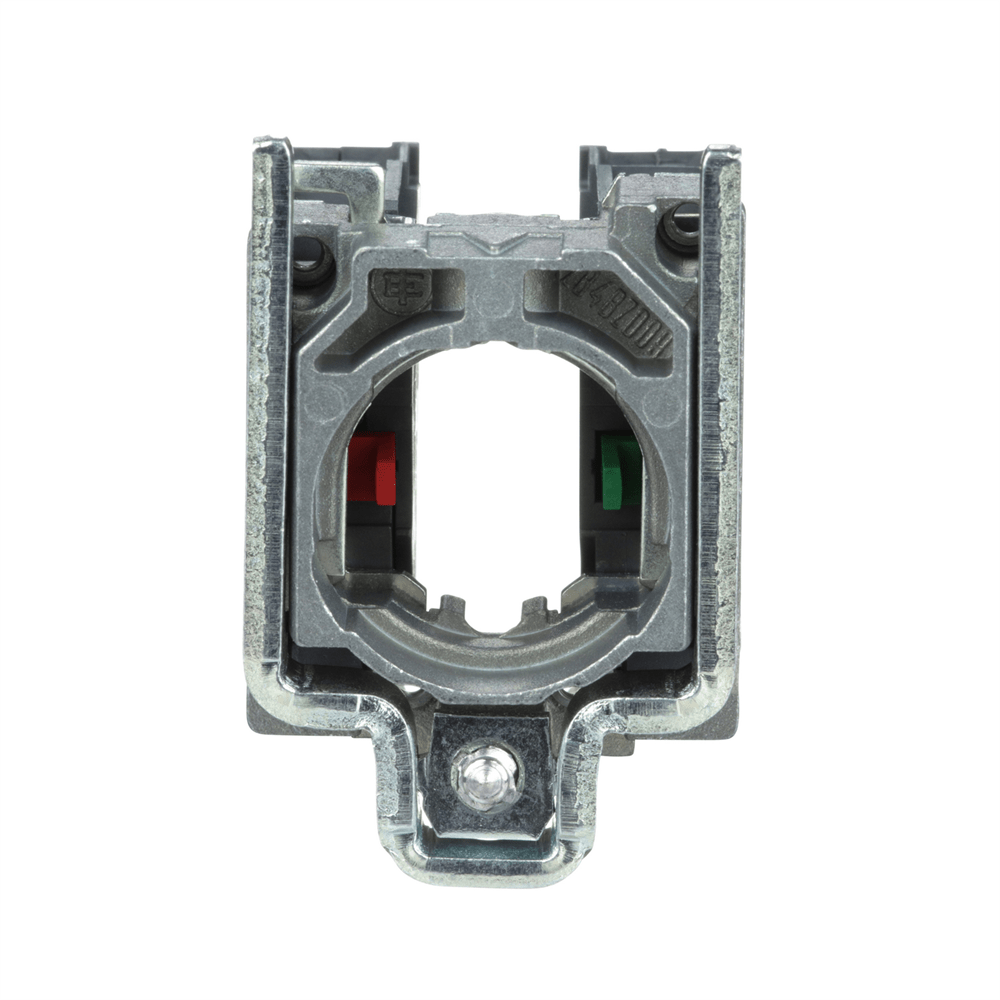

Корпус кнопки с винтовыми зажимами ZB4BZ105

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Полный корпус/контакт в сборе
Масса нетто: 0,062 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,40 см
Длина 1 упаковки: 5,400 см
Вес 1 упаковки: 61,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1< 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-1- Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5,1,0 IEC 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-1, JIS C8201-5-1, IEC 6294. 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: GL, DNV, LROS (Lloyds реестр судоходства), CSA, BV, UL
Защитная обработка: TH
Высота 2 упаковки: 4,400 см
Ширина 2 упаковки: 3,400 см
Длина 2 упаковки: 26,500 см
Вес 2 упаковки: 305,000 г
Тип 3 упаковки: S03<2 Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 12,752 кг
Рабочая температура окружающей среды: -40…70 Н.м в соответствии с IEC 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Основные узлы
Название устройства: ZB4
Механическая износостойкость: 5000000 циклов
Температура окружающего износостойкость: 10000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 10000000 циклов, AC-15, 3 А на 0 0,5 в соответствии с МЭК 60947-5-1 приложение C, 10000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 10000000 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 6-9 C/6 винта:Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоской O 5.5 мм отвертка
Защита от короткого замыкания: 10 А g плавка в 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 4/10 Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: хомут, Корпус
Материал контакта: Серебряный сплав (Ag/Ni)
Принудительное размыкание: С согласно МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 47 мм
Описание клемм ISO n°1: (11-12)NC
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 64947- В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (не изменяет электрическое состояние), 4,3 мм Одинарный
Момент вращения: 0,05 Н.м НЕ изменяет электрическое состояние

1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Тип контактного блока: Одинарный
Момент вращения: 0,05 Н.м НЕ изменяет электрическое состояние

1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Тип контактного блока: Одинарный
Момент вращения: 0,05 Н.м НЕ изменяет электрическое состояние
