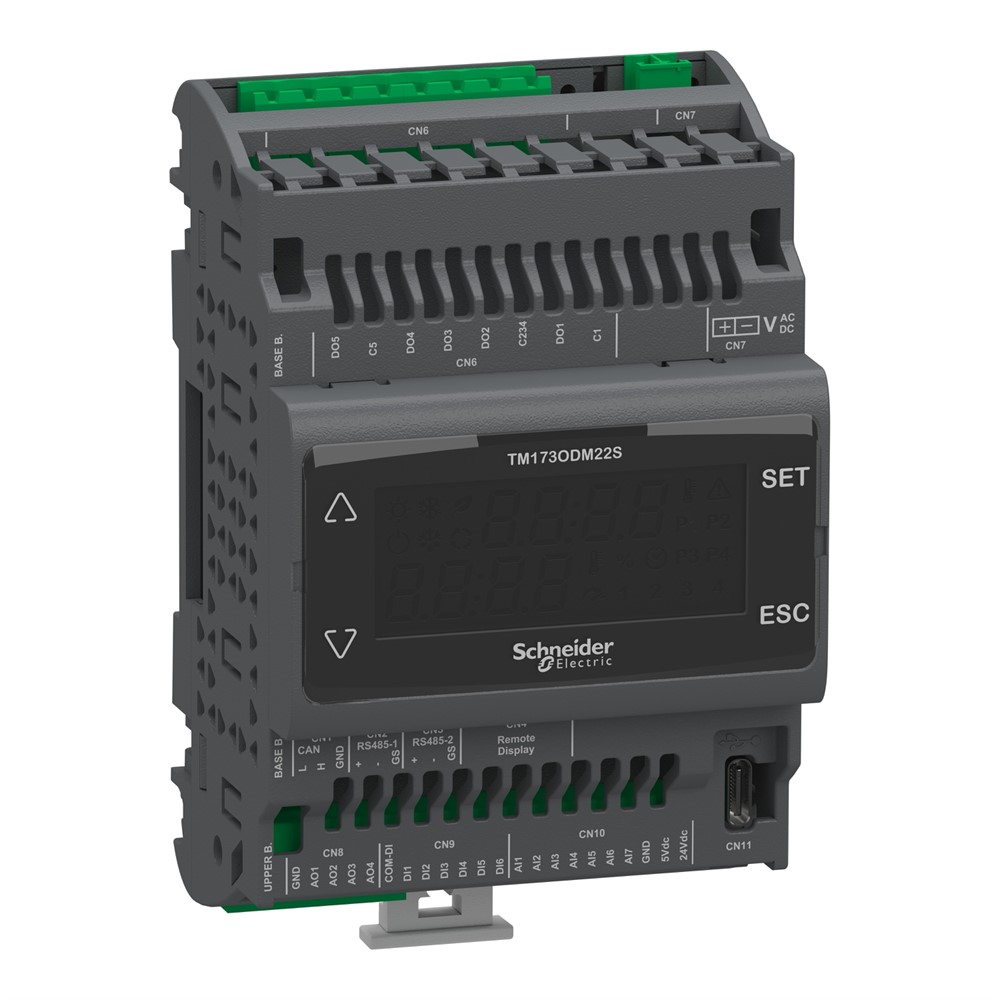

Контроллер M173 с дисплеем, 22 входа/выхода, 2 RS485, 2 SSR TM173ODM22S

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Контроллер содержит 6 цифровых входов, 7 аналоговых входов, 5 цифровых выходов, 4 аналоговых выхода и дисплей.

Технические характеристики

Серия продукта: Modicon M171/M172/M173
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,178 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки 9,000 см
Длина 1 упаковки: 13,500 см
Вес 1 упаковки: 273,000 г
Монтажная опора: Крепление на панель с аксессуаром, DIN-рейка
Стандарты: CAN/CSA-E60730-1, CSA 60068-2-27, EN 60068-2-6 Fc, EN 60730-1, EN 60730-2-9, UL 60730-1, UL 60730-2-9, МЭК 61000-4-2, МЭК 61000-4-4, 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-11, UL94 (материал V0)
Сертификация изделия: EAC (на рассмотрении), CE, cURus, CSA, RCM (pending)
Высота: 110 мм<2/2 S02
Количество единиц в 2 упаковке: 15
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 4,390 кг Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…65 C в соответствии с UL 60730-1, в соответствии с EN 60730-1, в соответствии с EN 60730-2-9
Степень защиты: IP00 pendrive download status 1 светодиод (зеленый)
Относительная влажность: 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 6 конфигурации Входное полное сопротивление: 20 кОм Количество аналоговых выходов: 1 напряжение/ток, диапазон: 0…10 В или 4…20 мА, 3 напряжение, диапазон: 0...10 V or PWM (10Hz...2 kHz)
Тип аналогового входа: NTC 103AT2 разрешение 0.1 C на 10 кОм, Pt 1000 датчик температуры - 50...400 C - разрешение 0.1 C на 2 кОм, напряжение 0...10 В - разрешение 0.001 V на > 10 кОм, напряжение 0...5 В -0. 4...20 мА - разрешение 13 бит на 100 Ом, прямой ввод на > 10 кОм
Конкретное применение изделия: ОВиК и насосные решения
Количество портов: 1 CAN порт - блок винтовых контактов, 1 USB тип C, 2 RS485 - блок вин - TTL connector, 1 communication module port
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 6
Напряжение дискретного входа: 24 В Переменный/ход выходы SPST с одним общим, 2 для полупроводниковый, изолированный SPST с независимым общим
Логика дискретных входов:Потребитель или источник тока (положительный/отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 5 В постоянное напряжение на 50 мА питания от контроллера, 24 В постоянное напряжение на 125 мА питания от контроллера
Тип дисплея/ NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C +/- 1.9 C, NTC 103AT-2 Beta 3435 - 50...110 C +/- 1 C, PTC. 1000 - 100...-50 C +/- 5 C, Pt 1000 - 50...100 C +/- 1 C, Pt 1000 100...400 C +/- 5 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 2 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0 гОм, ДаОм 0...300 даОм +/- 2,5 даОм
Тип памяти: 1 МБ флэш-память, 380 kB ОПЕРАТИВНАЯ ПАМЯТЬ
Потребление энергии [Вт]: 10 В на 24 В Переменный/постоянный ток< SPST, 0.5 A для полупроводниковый, изолированный
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Использование контатов: Безвольтовые контакты
Выполнение: Программируемый
<= 30 с/месяц в -20…65 C
Количество входов/выходов: 6 цифровой вход(ы), 5 цифровой выход(ы), 7 аналоговый вход(ы), 4 аналоговый выход(ы)
Всего входов/выходов: 22

clock drift <= 30 с/месяц в -20…65 C
Количество входов/выходов: 6 цифровой вход(ы), 5 цифровой выход(ы), 7 аналоговый вход(ы), 4 аналоговый выход(ы)
Всего входов/выходов: 22
