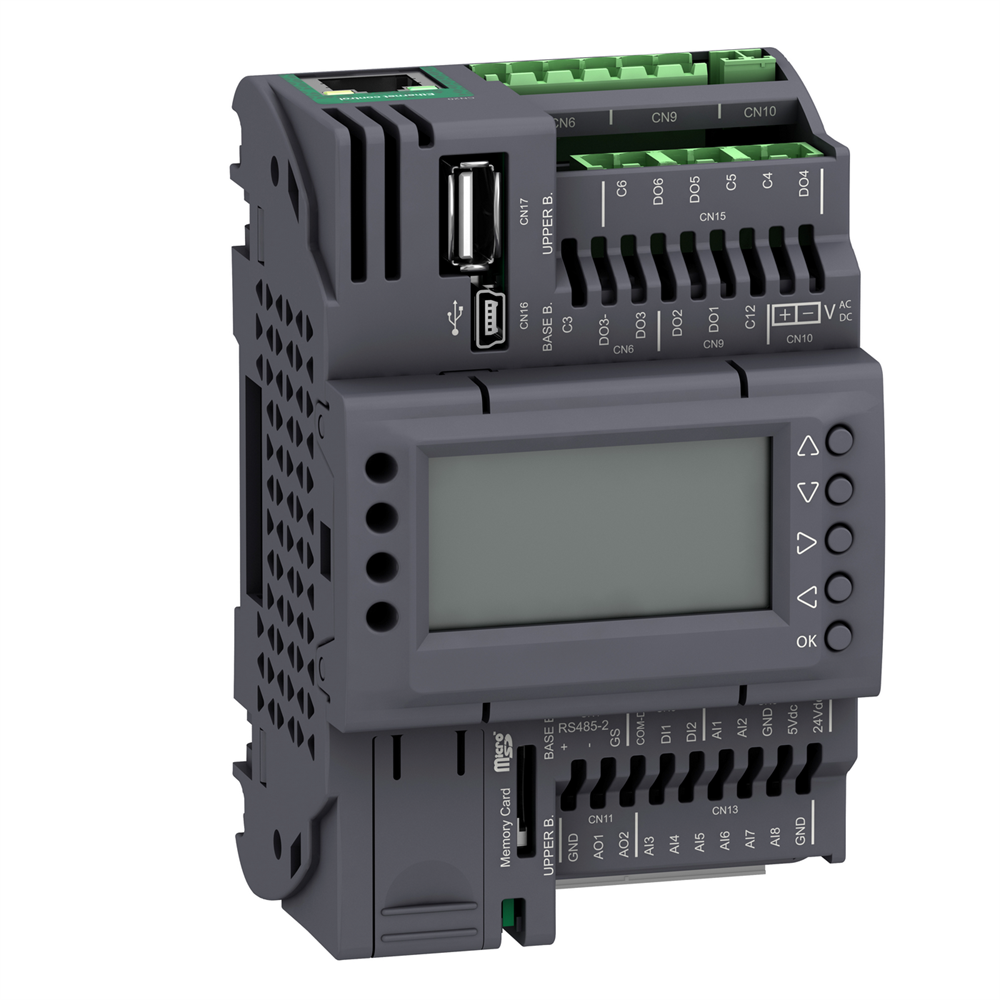

Контроллер M172P с дисплеем, 18 входов/выходов, Ethernet, 2 RS485 TM172PDG18R

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления для систем ОВиК. Контроллер имеет 2 цифровых входа, 6 цифровых выходов, 2 аналоговых выхода и дисплей. для программированной сигнализации и 1 светодиод для сигнализации питания. Это продукт со степенью защиты IP20. Он соответствует стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-5, EN 60730-1 и EN 60730-2-9. M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабированного управления автоматизацией с Modicon M171/M172.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,225 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,0 9,200 см
Длина 1 упаковки: 13,200 см
Вес 1 упаковки: 276,000 г
Монтажная опора: DIN-рейка, Крепление на панель с аксессуаром
Стандарты: МЭК 61000-4-6, CAN/C 61000-4-5, CSA E60730-2-9, МЭК 61000-4-2, UL 60730-1, МЭК 61000-4-3, EN 60068-2-27, UL 60730-2-9, EN 60068-0-6 60730-2-9, МЭК 61000-4-11, EN 60730-1, UL94 (материал V0)
Сертификация изделия: CSA, RCM, cURus, CE, EAC
Высота: 110 мм
Ширина: 72 мм
упаковке: 15
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 4,420 кг
Глубина: 60,5 перенапряжения: II
Рабочая температура окружающей среды: -20…60 C
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый), для программируемый 1 светодиод (зеленый), для питания 1 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 8 конфигурируется парой
Входное полное сопротивление: 10 кОм
2 аналоговых мА или 0...10 В или ШИМ (2 кГц)
Тип аналогового входа: NTC NK103 Beta 3977 датчик температуры - 40...137 C - разрешение 0.1 C на 10 кОм (при 25 C), NTC 103AT-2 Beta 3435 датчик на 10 кОм (при 25 C), напряжение 0...10 В - разрешение 1 цифра на > 10 кОм, напряжение 0...5 В - разрешение 1 цифра на > 20 кОм (абсолютное или ратиометрическое), полное сопротивление 0...1500 hOm 1 - полное сопротивление 0...300 daOhm - разрешение 1 daOhm на 1500 Ом, PTC датчик температуры - 55...150 C - разрешение 0.1 C на 1500 Ом, Pt 1000 датчик температуры - 200...850 C - разрешение 0 0.0 мA/4...20 мA - разрешение 1 цифра на < 150 Ом, прямой ввод на 10 кОм (Сухой контакт)
Конкретное применение изделия: Отопление, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ
Количество портов: 1 USB порт A - USB USB тип mini B – порт USB-устройства Mini-B, 2 RS485 – блок винтовых контактов (Последовательная связь Modbus или BACnet MS/TP),1 Ethernet - RJ45 (Modbus TCP и BACnet IP с веб-сервером)
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 2
Напряжение дискретного входа: / выходов: 1 для релейных выходов SPDT с независимым общим, 2 для релейных выходов SPST с одним общим, 3 для релейных выходов SPST с независимым общим
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный) до 2 кГц<5/ AC/DC
Питание датчика: 5 В постоянное напряжение на 40 мА питания от контроллера, 24 В постоянное напряжение на 100 мА питания от контроллера
Тип дисплея: Подсветка LCD - 128 x 64 пикселей
Точность измерения: 0... шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 раз/ 1 разряд, ДАОм 0...300 даОм +/- 2,5 даОм, NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C +/- 1.9 C, NTC 103 +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 50...100 C +/- 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм В[1] В2 Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость
Выполнение: clock drift <= 30 с/месяц в -20…60 C
Количество входов/выходов: 2 аналогового выхода, 6 цифрового выхода, 8 аналогового входа, 2 цифрового входа Всего входов/выходов: 18

10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, ДаОм 0...300 даОм +/- 2,5 даОм, NTC NK103 Beta 3977 - 40...+110 C +/- 110...137 C +/- 1.9 C, NTC 103AT-2 Beta 3435 - 50...110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C-- 2.5 C, Pt 1000 - 50...100 C +/- 1.5 C, Pt 1000 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 0,5 гОм +/- 24 гОм
Потребление энергии [Вт]: 11 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/35 / ЕС - ди0 0 электромагнитная совместимость
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…60 C
Количество входов/выходов: 2 аналоговый выход (ы), 6 цифровой выход (ы), 8 аналоговый вход(ы), 8 18

10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, ДаОм 0...300 даОм +/- 2,5 даОм, NTC NK103 Beta 3977 - 40...+110 C +/- 110...137 C +/- 1.9 C, NTC 103AT-2 Beta 3435 - 50...110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C-- 2.5 C, Pt 1000 - 50...100 C +/- 1.5 C, Pt 1000 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 0,5 гОм +/- 24 гОм
Потребление энергии [Вт]: 11 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/35 / ЕС - ди0 0 электромагнитная совместимость
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…60 C
Количество входов/выходов: 2 аналоговый выход (ы), 6 цифровой выход (ы), 8 аналоговый вход(ы), 8 18
