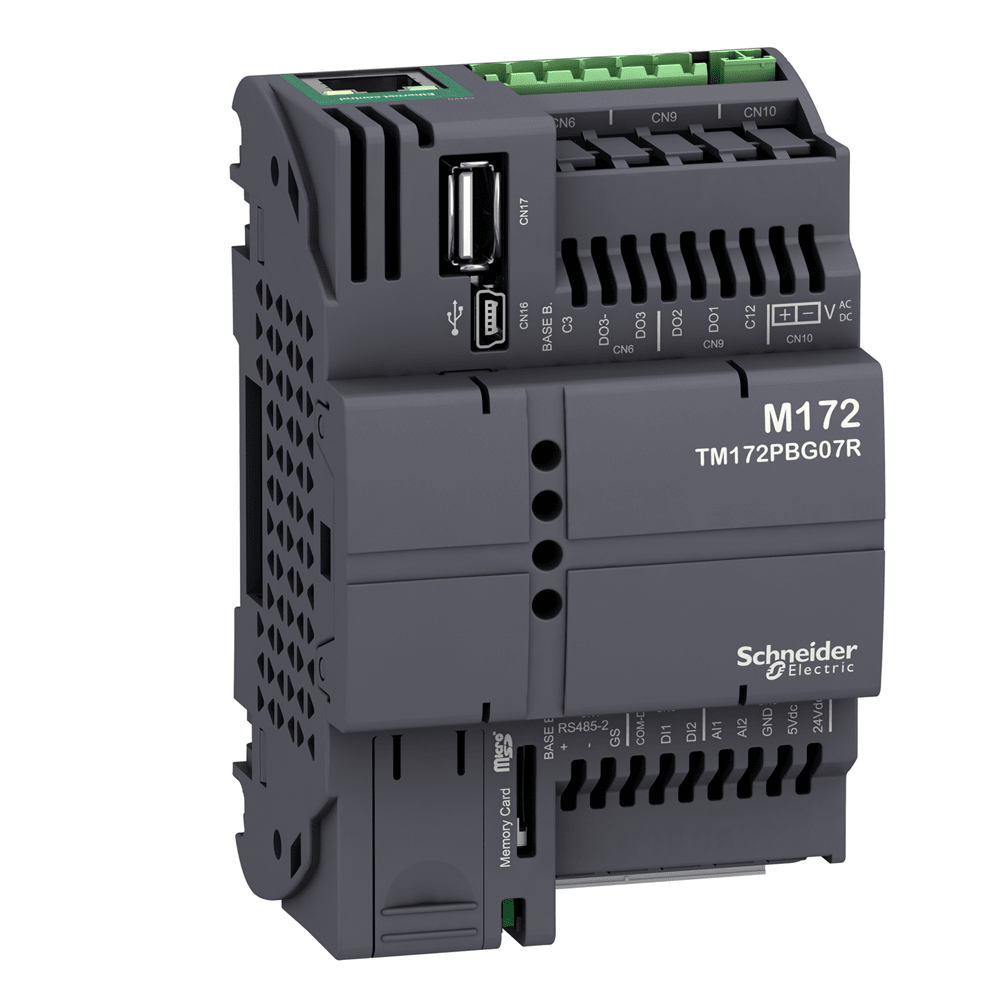

Контроллер M172P без дисплея, 7 входов/выходов, Ethernet, 2 RS485 TM172PBG07R

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Контроллер имеет 2 цифровых входа, 2 аналоговых входа и 3 цифровых выхода.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,175 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,5 9,500 см
Длина 1 упаковки: 13,500 см
Вес 1 упаковки: 223,000 г
Монтажная опора: DIN-рейка, Крепление на панель с аксессуаром
Стандарты: МЭК 61000-4-6, UL3 EN 60730-1, МЭК 61000-4-5, МЭК 61000-4-2, EN 60068-2-6 Fc, EN 60730-2-9, CSA E60730-2-9, EN 60068-2-27, CAN/CSA-10 UL 60730-2-9, МЭК 61000-4-4, UL94 (материал V0)
Сертификация изделия: CE, RCM, cURus, CSA, EAC
Высота: 110 мм
Ширина: 72 мм
Тип 2 упаковки: S02 15
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3,650 кг
Глубина: 60,5 мм
перенапряжения: II
Рабочая температура окружающей среды: -20… 60 C
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый), для программируемый 1 светодиод (зеленый), для питания 1 светодиод (зеленый)
Относительная влажность: 5… 95 % Без образования конденсата
Температура окружающего воздуха для хранения: -30… 70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 2 конфигурируется паром
Входное полное сопротивление: 10 кОм
Тип аналогового входа: NTC NK103 Beta 3977 датчик температуры - 40...137 C -0. 25 C), NTC 103AT-2 Beta 3435 датчик температуры - 50...110 C - разрешение 0.1 C на 10 кОм (при 25 C), напряжение 0...10 В - разрешение 1 цифра на > 10 кОм, напряжение 0...5 В2 или ратиометрическое), полное сопротивление 0...1500 hOhm - разрешение 1 hOhm на 10 кОм, полное сопротивление 0...300 daOhm - разрешение 1 daOhm на 1500 Ом, PTC датчик температуры - 55...150 C - разрешение 1000 датчик температуры - 200...850 C - разрешение 0.1 C на 1500 Ом, ток 0...20 мA/4...20 мA - разрешение 1 цифра на < 150 Ом, прямой ввод на 10 кОм (Сухой контакт)
Конкретное применение КОНДИЦИОНИРОВАНИЕ
Количество портов: 1 CAN порт - блок винтовых контактов, 1 USB тип A - USB тип A гнездо, 1 USB тип mini B - порт USB-устройства Mini-B, 2 RS485 - блок винтовых контактов (Последовательная связь Modbus или BACnet MS/TP), 1 веб-сервером)
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 2
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 1 для релейных выходов SPDT с независимым общим, 2 для релейных выходов SPST с одним общим
(положительный/отрицательный) до 2 кГц
Ток дискретного входа: 5 мА AC/DC
Питание датчика: 5 В постоянное напряжение на 40 мА питания от контроллера, 24 В постоянное напряжение на 100 мА питания от контроллера
Тип дисплея: Без дисплея: 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 +/- 1 % от полной шкалы +/- 1 разряд, ДаОм 0...300 даОм +/- 2,5 даОм, NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C + 3435 - 50...110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1. Pt 1000 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм< В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость
clock, clock drift <= 30 с/месяц в -20…60 C
Количество входов/выходов: 2 цифровой вход(ы), 2 аналоговый вход(ы), 3 цифровой выход(ы)
Всего входов/выходов: 7

850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм
Потребление энергии [Вт]: 10 В на 24 В Переменный/постоянный ток<3/ST 3: A для Реле SPDT
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость
Выполнение: Программируемый
Часы реального времени: Встроенный clock, clock drift <= 30 с/мес входов/выходов: 2 цифровой вход(ы), 2 аналоговый вход(ы), 3 цифровой выход(ы)
Всего входов/выходов: 7

850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм
Потребление энергии [Вт]: 10 В на 24 В Переменный/постоянный ток<3/ST 3: A для Реле SPDT
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость
Выполнение: Программируемый
Часы реального времени: Встроенный clock, clock drift <= 30 с/мес входов/выходов: 2 цифровой вход(ы), 2 аналоговый вход(ы), 3 цифровой выход(ы)
Всего входов/выходов: 7
