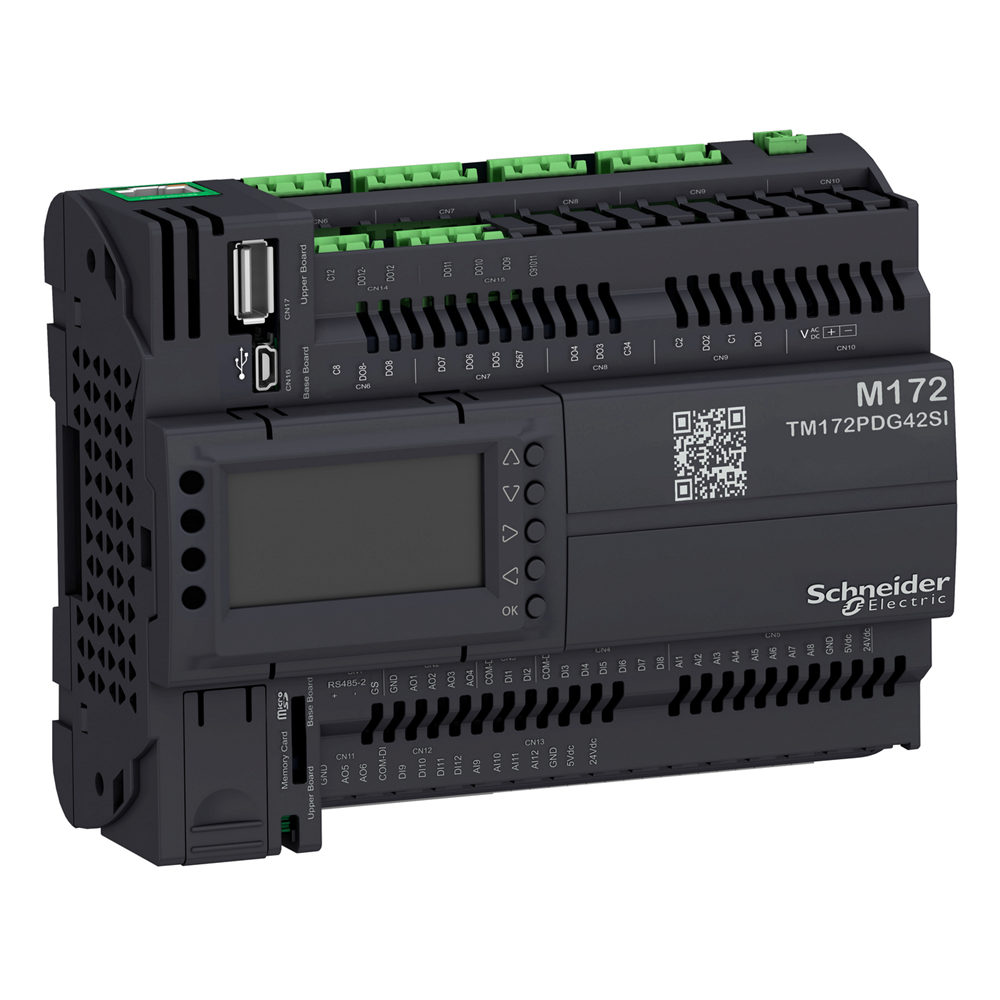

Контроллер M172 продуктивный с дисплеем, 42 входа/выхода, Ethernet, 2 RS485, 2 SSR с изоляцией TM172PDG42SI

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Контроллер содержит 12 цифровых входов, 12 аналоговых входов, 12 цифровых выходов, 6 аналоговых выходов и дисплей. Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока, 2,5 мА. Он предлагает 12 аналоговых входов, которые можно конфигурировать парами, и 2 аналоговых выхода от 4 до 20 мА, от ±0 В до ±10 В. Он имеет 3 светодиода для программированной сигнализации и 1 светодиод для сигнализации питания. Это продукт со степенью защиты IP20. Его размеры: 144 мм (ширина) x 60,5 мм (глубина) x 110 мм (высота). Вес 0,385 кг. Основное применение этого модуля – управление системой отопления, вентиляции и кондиционирования. Этот продукт сертифицирован CE, RCM, EAC, CSA и CURus. Он отвечает стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-3, IEC 61000-4-5, EN 60730-1 и EN 60730-2-9. Подходит для монтажа на DIN-рейку и панельного монтажа с помощью аксессуаров. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,385 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5/ , 13, см
Длина 1 упаковки: 18,6 см
Вес 1 упаковки: 460,0 г
Монтажная опора: Крепление на панель с аксессуаром, DIN-рейка
Стандарты: CAN/CSA-E60730-1, CSA E60730-2-9 60068-2-6 Fc, EN 60730-1, EN 60730-2-9, UL 60730-1, UL 60730-2-9, МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, 61000-4-6, МЭК 61000-4-11, UL94 (материал V0)
Сертификация изделия: EAC, CE, cURus, CSA, RCM
Высота: 110 мм
Ширина: 144 мм
Тип 2 упаковки: S02 Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 3,054 кг
Глубина: 60,5 мм
Степень загрязнения: 2/ окружающей среды: -20…65 C в соответствии с UL 60730-1, -20…55 C горизонтальный
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый), для программируемый 1 светодиод Относительная влажность: 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 12 конфигурируется паром
Входное полное сопротивление: 10 кО: 4 0...10 В, 2 напряжение/ток, диапазон: 4...20 мА или 0...10 В или ШИМ (2 кГц)
Тип аналогового входа: полное сопротивление 0...1500 hOhm - разрешение 1 hOhm на 10 кОм, полное сопротивление 0...30 0 2 кОм, NTC 103AT-2 Beta 3435 датчик температуры - 50...110 C - разрешение 0.1 C на 10 кОм, напряжение 0...10 В - разрешение 1 цифра на > 10 кОм, NTC NK103 Beta 3977 датчик на C1 - 40. кОм (расширенный), ток 0...20 мA/4...20 мA - разрешение 1 цифра на 20 кОм (абсолютный или ратиометрический), Pt 1000 датчик температуры - 200...850 C - разрешение 0.1 C на 2 кОм, прямое введение на Управление ОВиК
Количество портов: 1 CAN порт - блок винтовых контактов, 1 USB тип A - USB тип A гнездо, 1 USB тип mini B - порт USB-устройства Mini-B, 2 RS485 - блок винтовых контактов (Последовательная связь Modbus или BACnet MS/TP), 1 веб-сервером)
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов:12
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 2 для релейных выходов SPDT с независимым общим, 3 для релейных выходов SPST с одним общим, 5 для релейных выходов SPST с одним полуобщим, 2 общим
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 5 В постоянное напряжение на 50 мА питания от контроллера, 24 В постоянное напряжение на 150 м LCD - 128 x 64 пикселей Точность измерения: NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C +/- 1.9 C, NTC 103AT-1 1 PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 50...100 C +/- 1.0 C, Pt 2.4 C, Pt 1000 400...850 C +/- 10 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 1 +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...1500 hOhm +/- 8,5 гОм, ДаОм 0...300 даОм>: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST, 0.5 A для полупроводниковый, изолированный Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/3 Исполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц в -20… 65 C
Количество входов/выходов: 12 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Всего входов/выходов: 42

..20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы hOhm +/- 8,5 гОм, ДаОм 0...300 даОм +/- 2,5 даОм
Потребление энергии [Вт]: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, A3 для полу. изолированный
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемый
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at-2/2 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Всего входов/выходов: 42

..20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы hOhm +/- 8,5 гОм, ДаОм 0...300 даОм +/- 2,5 даОм
Потребление энергии [Вт]: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, A3 для полу. изолированный
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемый
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at-2/2 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Всего входов/выходов: 42
