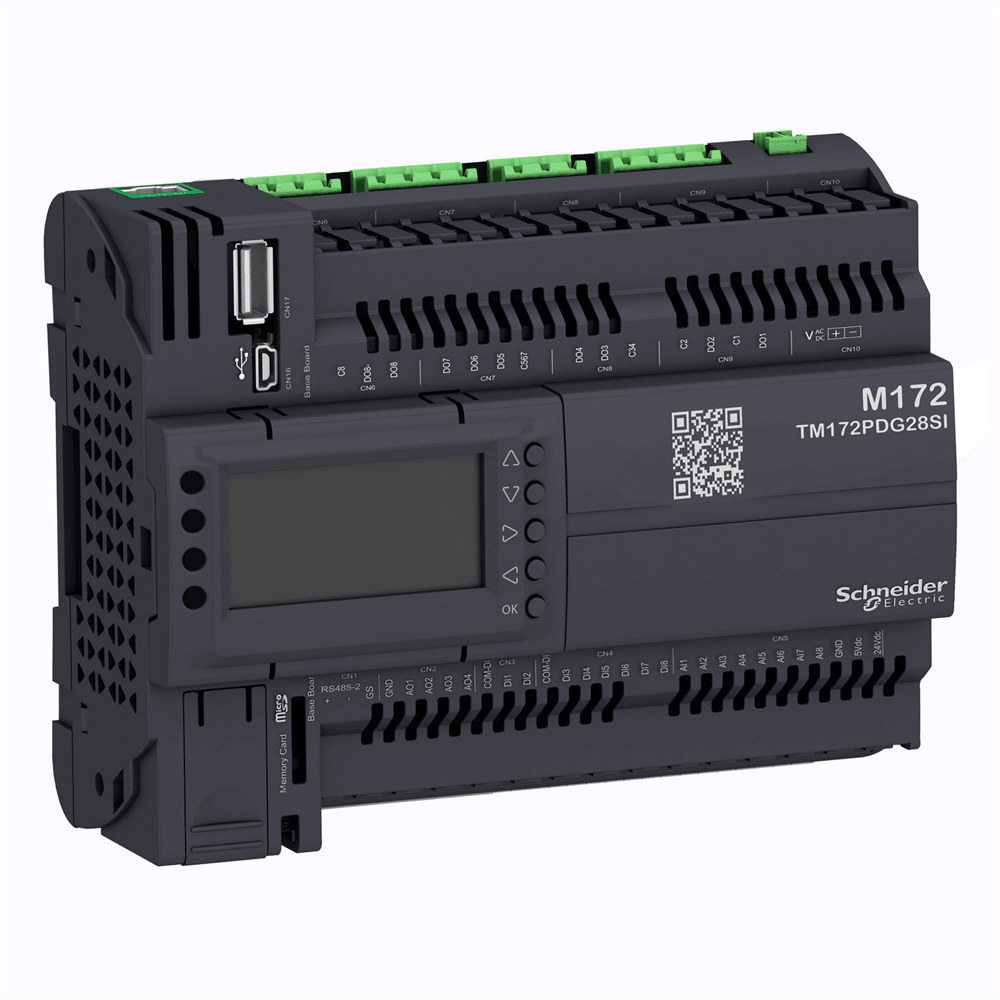

Контроллер M172 продуктивный с дисплеем, 28 входов/выходов, Ethernet, 2 RS485, 2 SSR с изоляцией TM172PDG28SI

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления для систем ОВиК. Контроллер содержит 8 цифровых входов, 8 аналоговых входов, 8 цифровых выходов, 4 аналоговых выхода и дисплей.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,3 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,50 см
Длина 1 упаковки: 19,000 см
Вес 1 упаковки: 422,000 г
Монтажная опора: DIN-рейка, Крепление на панель с аксессуаром
Стандарты: CAN/CSA-E60730-1, CSA E607-2 60068-2-6 Fc, EN 60730-1, EN 60730-2-9, UL 60730-1, UL 60730-2-9, МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, 61000-4-6, МЭК 61000-4-11, UL94 (материал V0)
Сертификация изделия: EAC, CE, cURus, CSA, RCM
Высота: 110 мм
Ширина: 144 мм
Тип 2 упаковки: S02 Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 2,792 кг
Глубина: 60,5 мм
Степень заб/у Рабочая температура окружающей среды: -20… 65 C в соответствии с UL 60730-1, -20… 55 C горизонтальный в соответствии с UL 60730-1
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый), для программируемый 1 светодиод (зеленый), для питания 1 светодиод (зеленый)
Температура окружающего воздуха для хранения: -30… 70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 8 конфигурируется паром
Входное полное сопротивление: 10 кОм
Количество аналоговых выходов: 2 напряжение, диапазон: 0...10 В, 2 напряжение/100... (2 кГц)
Тип аналогового входа: полное сопротивление 0...1500 hOhm - разрешение 1 hOhm на 10 кОм, полное сопротивление 0...300 daOhm - разрешение 1 daOhm на 2 кОм, NTC 103AT-5 Be1 способность 0.1 C на 10 кОм, напряжение 0...10 В - разрешение 1 цифра на > 10 кОм, NTC NK103 Beta 3977 датчик температуры - 40...137 C - разрешение 0.1 C на 10 кОм (расширенный), ток 0...2 20 кОм (абсолютный или ратиометрический), Pt 1000 датчик температуры - 200...850 C - разрешение 0.1 C на 2 кОм, прямой ввод на > 10 кОм
Конкретное применение изделия: Управление ОВиК
Количество портов: 1 A гнездо, 1 USB тип mini B - Порт USB-устройства Mini-B, 2 RS485 - блок винтовых контактов (Последовательная связь Modbus или BACnet MS/TP), 1 Ethernet - RJ45 (Modbus TCP и BACnet IP с веб-сервером)
[Us] номинальное напряжение 20...38 В постоянный ток
Количество дискретных входов: 8
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 1 для релейных выходов SPDT с независимым общим, 3 для релейных выходов SPST с одним общим, 2 для полупроводниковый, изолированный SSR с независимым общим
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 5 В постоянное напряжение на 50 мА питания от контроллера, 0 контроллера
Тип дисплея: Подсветка LCD - 128 x 64 пикселей
Точность измерения: NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C +/- 1. - 50...110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 5. 1000 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...1500 hOhm +/- 8,5 2,5 даОм
Потребление энергии [Вт]: 12 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST, 0.5 A для полупроводниковый, изолированный
Директивы: 00 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…65 C
Количество входов/выходов: 8 цифровой вход (и), 8 аналогов выход(ы)
Всего входов/выходов: 28

Pt 1000 400...850 C +/- 10 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...1500 hOhm +/- 8,5 гОм, ДаОм 0...300 даОм +/- 2,5 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST, 0.5 A для полупроводниковый, изолированный
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…65 C
Количество входов/выходов: 8 цифровой вход(ы), 8 аналоговый вход(ы), 4 аналоговый выход(ы), 8 цифровой выход(ы)2
Всего входовPt 1000 400...850 C +/- 10 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...1500 hOhm +/- 8,5 гОм, ДаОм 0...300 даОм +/- 2,5 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST, 0.5 A для полупроводниковый, изолированный
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…65 C
Количество входов/выходов: 8 цифровой вход(ы), 8 аналоговый вход(ы), 4 аналоговый выход(ы), 8 цифровой выход(ы)2
Всего входов
