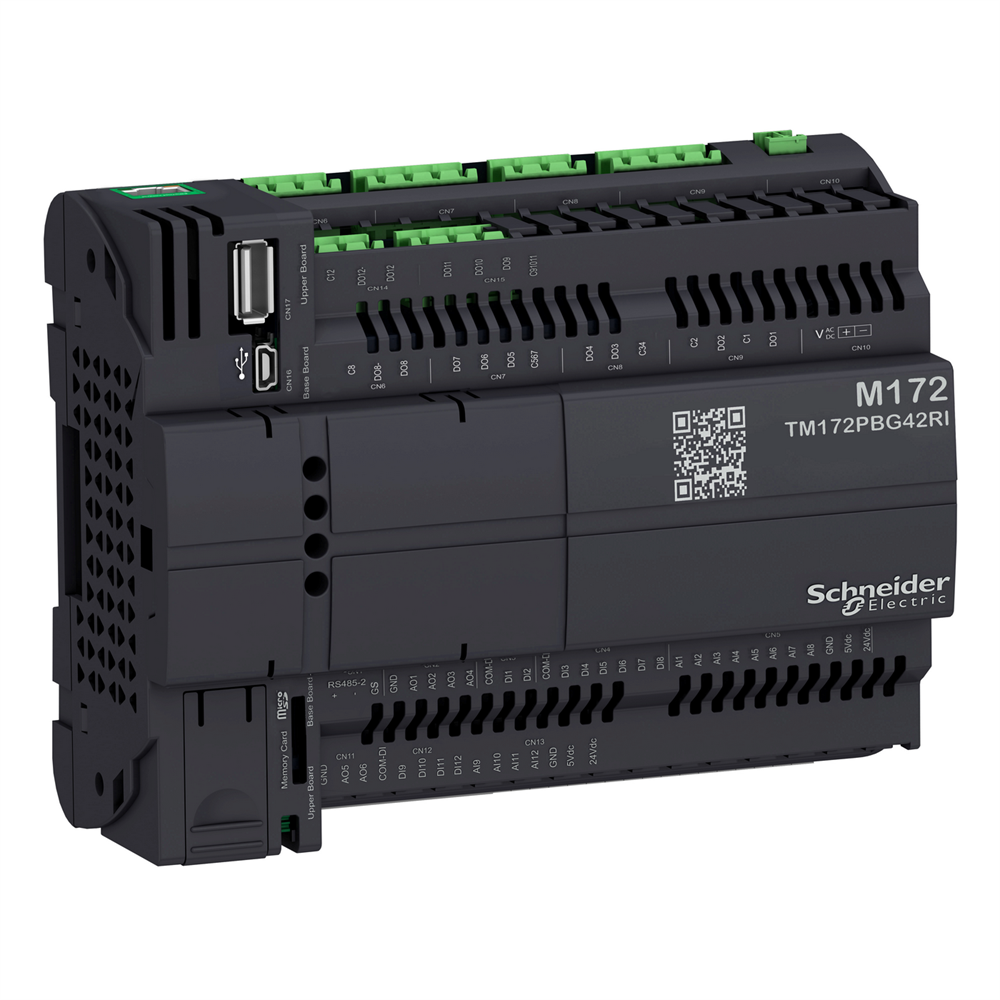

Контроллер M172 продуктивный без дисплея, 42 входа/выхода, Ethernet, 2 RS485 с изоляцией TM172PBG42RI

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Контроллер имеет 12 цифровых входов, 12 аналоговых входов, 12 цифровых выходов и 6 аналоговых выходов. Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока, 2,5 мА. Он предлагает 12 аналоговых входов, которые можно конфигурировать парами, и 2 аналоговых выхода от 4 до 20 мА, от ±0 В до ±10 В. Он имеет 3 светодиода для программированной сигнализации и 1 светодиод для сигнализации питания. Это продукт со степенью защиты IP20. Его размеры: 144 мм (ширина) x 60,5 мм (глубина) x 110 мм (высота). Вес 0,385 кг. Основное применение этого модуля – управление системой отопления, вентиляции и кондиционирования. Этот продукт сертифицирован CE, RCM, EAC, CSA и CURus. Он отвечает стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-3, IEC 61000-4-5, EN 60730-1 и EN 60730-2-9. Подходит для установки на панели с аксессуарами. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,385 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13, 13, 9,000 см
Длина 1 упаковки: 19,000 см
Вес 1 упаковки: 430,000 г
Монтажная опора: Крепление на панель с аксессуаром, DIN-рейка
Стандарты: CAN/CSA-E60730-1, CSA 60068-2-27, EN 60068-2-6 Fc, EN 60730-1, EN 60730-2-9, UL 60730-1, UL 60730-2-9, МЭК 61000-4-2, МЭК 61000-4-4, 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-11, UL94 (материал V0)
Сертификация изделия: EAC, CE, cURus, CSA, RCM
Высота: 110 мм
Ширина: 144 мм единиц в 2 упаковке: 6
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 2,860 кг
Глубина:
2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…65 C в соответствии с UL 60730-1, -20…60 C горизонтальная в соответствии с UL 60730-1
Степень защиты: IP20
Местная сигнализация: для программируемый 1 свет (желтый), для программируемый 1 светодиод (зеленый), для питания 1 светодиод (зеленый)
Относительная влажность: 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Высота над уровнем моря: 0...2000 м2 паром
Входное полное сопротивление: 10 кОм
Количество аналоговых выходов: 4 напряжение, диапазон: 0...10 В, 2 напряжение/ток, диапазон: 4...20 мА или 0...10 В или ШИМ (2 кГц)
Тип аналогового входа: полное сопротивление h0O... на 10 кОм, полное сопротивление 0...300 daOhm - разрешение 1 daOhm на 2 кОм, NTC 103AT-2 Beta 3435 датчик температуры - 50...110 C - разрешение 0.1 C на 10 кОм, напряжение 0...10 NTC NK103 Beta 3977 датчик температуры - 40...137 C - разрешение 0.1 C на 10 кОм (расширенный), ток 0...20 мA/4...20 мA - разрешение 1 цифра на 20 кОм (абсолютный или ратиометрический), Ct1 способность 0.1 C на 2 кОм, прямой ввод на > 10 кОм
Конкретное применение изделия: Управление ОВиК
Количество портов: 1 CAN порт - блок винтовых контактов, 1 USB тип A - USB тип A гнездо, 1 USB тип mini B - порт USB-вин5 связь Modbus или BACnet MS/TP), 1 Ethernet - RJ45 (Modbus TCP и BACnet IP с веб-сервером)
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 12
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 2 для релейных выходов SPDT с независимым общим, 3 для релейных выходов SPST с одним общим, 2 для релейных выходов SPST с независимым общим
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 5 В постоянное напряжение на 50 мА питания от 0 5 контроллера
Тип дисплея: Без дисплея
Точность измерения: NTC NK103 Beta 3977 - 40...+110 C +/- 1 C, NTC NK103 Beta 3977 110...137 C +/- 1.9 C, NTC 1034-2 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 50...100 C +/- 0. +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 раз/ шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...1500 hOhm +/- 8,5 гОм, ДаОм 0...300 даО/ [Вт]: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива<< Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…65 C
Количество входов/выходов: 12 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Потребление энергии [Вт]: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST/3 электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц в -20… 65 C
Количество входов/выходов: 12 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Всего входов/выходов: 42

20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- +/- 8,5 гОм, ДаОм 0...300 даОм +/- 2,5 даОм
Потребление энергии [Вт]: 14 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPDT, 3 A для Реле SPST/3 электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц в -20… 65 C
Количество входов/выходов: 12 аналоговый вход(ы), 6 аналоговый выход(ы), 12 цифровой вход(ы), 12 цифровой выход(ы)
Всего входов/выходов: 42
