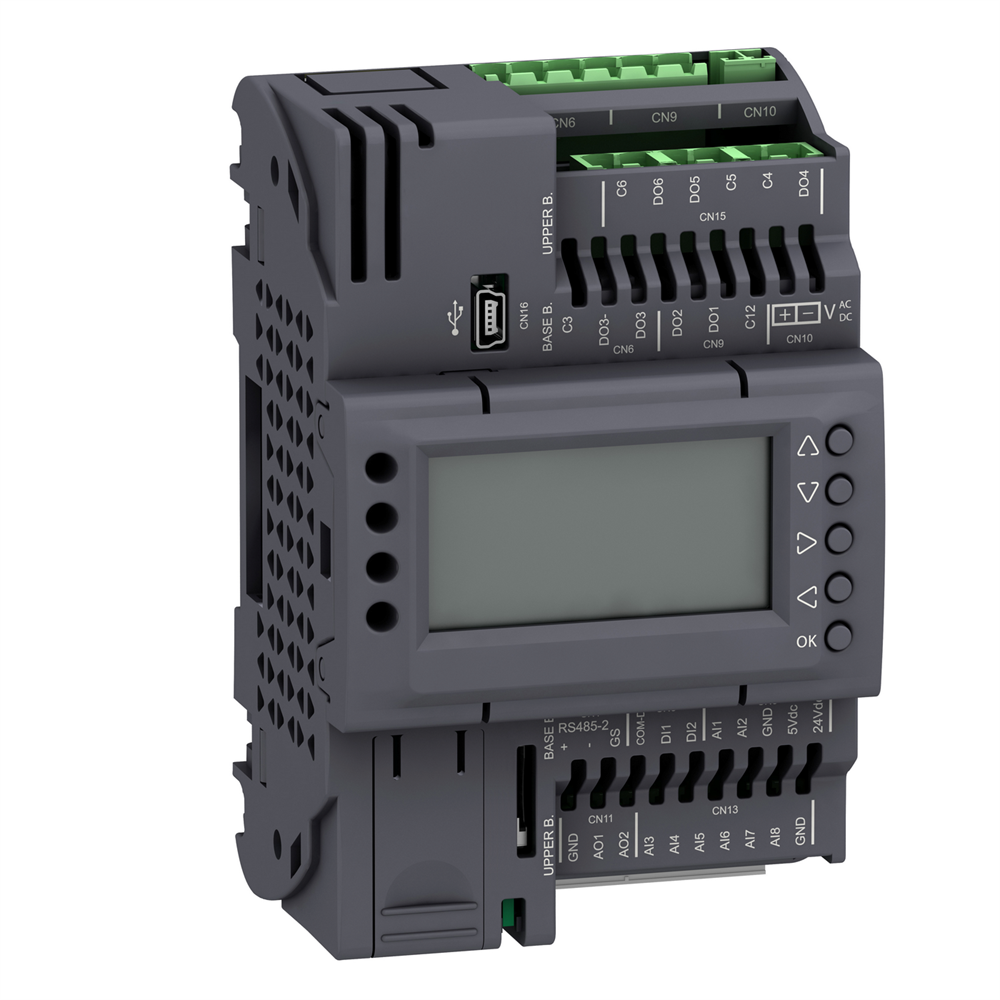

Контроллер M172 Opt. с дисплеем, 18 входов/выходов, 2 RS485 TM172ODM18R

Логический контроллер является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Контроллер имеет 2 цифровых входа, 8 аналоговых входов, 6 цифровых выходов, 2 аналоговых выхода и дисплей. Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока, 5 мА. Он предлагает 8 настраиваемых парами аналоговых входов и 2 аналоговых выхода от 4 до 20 мА, от ±0 В до ±10 В. Он имеет 3 светодиода для программированной сигнализации и 1 светодиод для сигнализации питания. Это продукт со степенью защиты IP20. Его размеры: 72 мм (ширина) x 60,5 мм (глубина) x 110 мм (высота). Вес 0,195 кг. Основное применение этого модуля – управление системой отопления, вентиляции и кондиционирования. Этот продукт сертифицирован CE, RCM, EAC, CSA и CURus. Он отвечает стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-3, IEC 61000-4-5, EN 60730-1 и EN 60730-2-9. Подходит для монтажа на DIN-рейку и панельного монтажа с помощью аксессуаров. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Программируемые контроллеры
Масса нетто: 0,195 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,5 9,500 см
Длина 1 упаковки: 13,500 см
Вес 1 упаковки: 264,000 г
Монтажная опора: Крепление на панель с аксессуаром, DIN-рейка
Стандарты: EN 60730-2-9, МЭК 61 61000-4-6, EN 60730-1, UL 60730-1, CAN/CSA-E60730-1, МЭК 61000-4-2, EN 60068-2-27, CSA E60730-2-9, МЭК 61000-4-5 61000-4-4, EN 60068-2-6 Fc, UL 60730-2-9, UL94 (материал V0)
Сертификация изделия: CE, RCM, cURus, EAC, CSA
Высота: 110 мм
Ширина: 72 мм в 2 упаковке: 15
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 4,300 кг
Глубина: 6 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…60 C
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый), для программируемый 1 светодиодзелен Относительная влажность: 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 8 конфигурируется парой
Входное полное сопротивление: 10 кОм 2/м2 диапазон: 4...20 мА или 0...10 В или ШИМ (2 кГц)
Тип аналогового входа: NTC NK103 Beta 3977 датчик температуры - 40...137 C - разрешение 0.1 C на 10 кОм (при 25 C) - N0 103AT5 способность 0.1 C на 10 кОм (при 25 C), напряжение 0...10 В - разрешение 1 цифра на > 10 кОм, напряжение 0...5 В - разрешение 1 цифра на > 20 кОм (абсолютное или ратиометрическое), полное сопротивление h0m1 - 10 кОм, полное сопротивление 0...300 daOhm - разрешение 1 daOhm на 1500 Ом, PTC датчик температуры - 55...150 C - разрешение 0.1 C на 1500 Ом, Pt 1000 датчик температур на 200...850 C -. 0...20 мA/4...20 мA - разрешение 1 цифра на < 150 Ом, прямой ввод на 10 кОм (Сухой контакт)
Конкретное применение изделия: Отопление, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ
Количество портов: B1 CAN USB-устройства Mini-B, 2 RS485 - блок винтовых контактов (Последовательная связь Modbus или BACnet MS/TP)
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 2
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 1 для релейных выходов SPDT с независимым общим, 2 для релейных выходов SPST с одним общим, SP общим
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный) до 2 кГц
Ток дискретного входа: 5 мА AC/DC
Питание датчика: 5 В постоянное напряжение на 40 мА питания от контроллера, 24 В постоянное напряжение дисплея: Подсветка LCD - 128 x 64 пикселей
Точность измерения: 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, +/- 1 разряд, 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, ДаОм 0...300 даОм +/- 2,5 даОм, NTC NK103 Beta 3977 - 0 NK103 Beta 3977 110...137 C +/- 1.9 C, NTC 103AT-2 Beta 3435 - 50...110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-10 100...-50 C +/- 2.5 C, Pt 1000 - 50...100 C +/- 1.5 C, Pt 1000 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...7 750 гОм...1500 гОм +/- 24 гОм
Потребление энергии [Вт]: 11 В на 24 В Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директива: 2 2014/35 / ЕС - директива о низком напряжении
Выполнение: Программируемые
Часы реального времени: Встроенный clock, clock drift <= 30 с/месяц at -20…60 C
Количество входов/выходов: 2 аналоговый выход (и), 6 цифровой вход(ы)
Всего входов/выходов: 18

110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 50,1 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм В[1] В2 Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: clock drift <= 30 с/месяц в -20… 60 C
Количество входов/выходов: 2 аналогового выхода, 6 цифрового выхода, 8 аналогового входа, 2 цифрового входа Всего входов/выходов: 18

110 C +/- 1 C, PTC - 55...155 C +/- 1.1 C, Pt 1000 - 200...-100 C +/- 10 C, Pt 1000 - 100...-50 C +/- 2.5 C, Pt 1000 - 50,1 100...400 C +/- 2.4 C, Pt 1000 400...850 C +/- 10 C, Ом 0...750 гОм +/- 8,5 гОм, Ом 750 гОм...1500 гОм +/- 24 гОм В[1] В2 Переменный/постоянный ток
Ток дискретного выхода: 3 A для Реле SPST, 3 A для Реле SPDT
Директивы: 2014/30 / ЕС - электромагнитная совместимость, 2014/35 / ЕС - директива о низком напряжении
Выполнение: clock drift <= 30 с/месяц в -20…60 C
Количество входов/выходов: 2 аналогового выхода, 6 цифрового выхода, 8 аналогового входа, 2 цифрового входа Всего входов/выходов: 18
