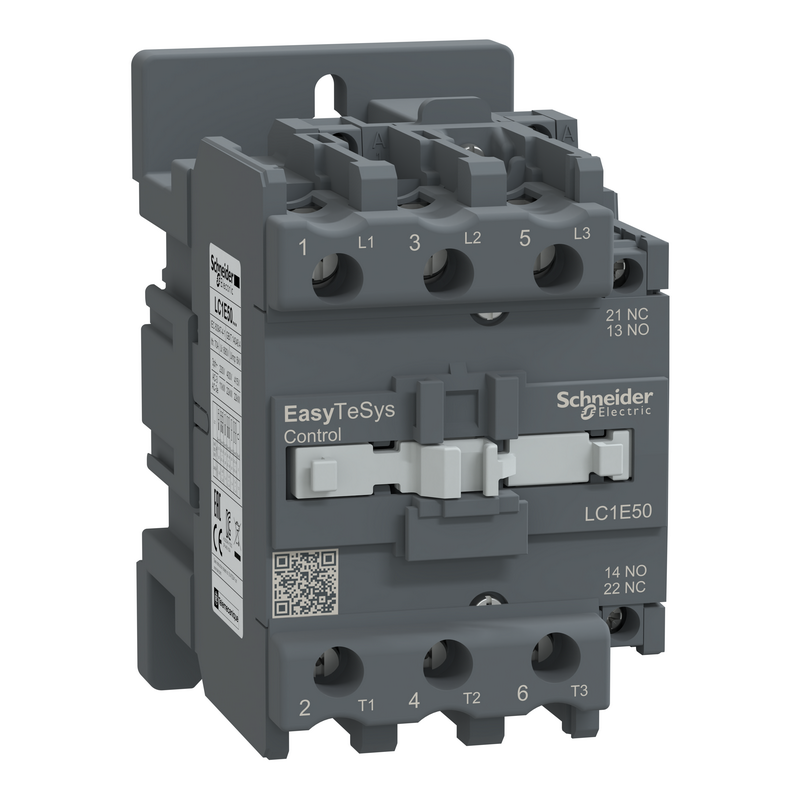

Контактор E 50А 400В AC3 220В 50ГЦ LC1E50M5

3-полюсный контактор EasyPact TVS для резистивной погрузки и управления двигателями до 50 A 30 кВт при 440 В. Он имеет катушку переменного тока 220 В 50 Гц без встроенных вспомогательных контактов, соединений питания и управления с помощью винтовых зажимов. Ширина 75 мм для стандартной скорости работы до 1200 циклов в час. Она обеспечивает стандартную надежность и долговечность с электрической долговечностью 0,9 М циклов AC-3 и механической долговечностью 5 М циклов. Он имеет рабочую температуру от -5 °C до 55 °C и монтируется на DIN-рейку, работает без понижения номинальных характеристик на высоте до 3000 м. Сертифицирован по нескольким стандартам (IEC, CCC, EAC) и отвечает требованиям Green Premium (RoHs/Reach).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия продукта: Easy TeSys Control
Тип изделия или компонента: Контактор
Масса нетто: 0,98 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 12,200 см
Ширина 1 упаковки: 8,200 см
Длина 1 упаковки: 13,300 см
Вес 1 упаковки: 975,000 г
Гарантия: 18 месяцев
Монтажная опора: Пластина, DIN-рейка
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: Круг подачи питания: <= 690 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 690 В в соответствии с МЭК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ катушка не подключена к сети питания в соответствии с МЭК 60947
[Ie] номинальный рабочий ток: 50 А (на < 55 °C) на <= 440 В переменный ток AC-3 для цепь подачи питания, 70 А (на < 55 °C) на <= 440 В переменный ток AC-1 для цепь подачи питания
Клеммы подключения: Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 2 1…4 мм? - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: гибкий с кабельным наконечником, Цепь управления: винтовой зажим 2 1…2, - жесткость кабеля: гибкий с кабельным наконечником, Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Цепь управления: винтовой зажим 2 1…4 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Круг подачи питания: винт5 зажим2 мм? - жесткость кабеля: гибкий с кабельным наконечником, Круг подачи питания: винтовой зажим 2 2,5…10 мм? - жесткость кабеля: гибкий с кабельным наконечником, Круг подачи питания: винтовой зажим 1 2,5…25 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Круг : винтовой зажим 2 2,5…16 мм? - жесткость кабеля: Жесткий без кабельного наконечника
Стандарты: IEC 60947-1, IEC 60947-5-1, МЭК 60947-4-1
Сертификация изделия: EAC, CE
/> Защитная обработка: TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30, испытание Db
Высота: 127 мм
Ширина: 75 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 9
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см. Вес 2 упаковки: 9,141 кг. 60 с для круга подачи питания, 84 А на <40 °C - 600 с для круга подачи питания
Глубина: 114 мм
Степень загрязнения: 3
Категория перенапряжения: ІІІ
Момент затяжки: Цепь управления: 1,2 Н.м, Круг подачи питания: 5 Н.м
Огнестойкость: 850 °C в соответствии с МЭК 60695-2-1
Степень защиты: IP2x в соответствии с МЭК 60529
Название устройства: LC1E
Механическая износостойкость: 5000000 циклов
Электрическая износостойкость: 350000 циклов AC-1, 900000 циклов AC-3
Высота над уровнем моря: 3000 m без снижения номинальных характеристик
Номинальный ток предохранителя: 10 А gG на <= 690 В координация тип 1 для цепь управления в соответствии с IEC 60947-5-1 , 100 А gG на <= 690 В координация тип 1 для круга подачи питание
[Ith] условный тепловой ток в открытом исп: 70 А (на 55 °C)
Компоновка полюсного контакта: 3 NO (ГЕРМЕТИЧЕСКИЙ)
Удерживаемая потребляемая мощность [ВА]: 15 · А 50 Гц cos phi 0,3 (на 20 °C), 13 · А 60 Гц cos phi 0,3 (на 20 °C)
Пусковая мощность [ВА]: 160·А 50 Гц cos phi 0,75 (на 20 °C), 140·А 60 Гц cos phi 0,75 (на 20 °C)
Категория применения: AC-1, AC-3
Механическая стойкость: Вибрации контактор разомкнуто (1,5 Гн, 5...300 Гц), Вибрации контактор замкнут (3 Гн, 5...300 Гц), Удары контактор разомкнуты (6 Gn за 11 мс), Удары контактор замкнут (7 Гн для 11 мс)
Компонирование вспомогательного контакта: 1 нормально открытый + 1 нормально закрытый
Номинальная способность отключение: 400 А на 440 В для цепь подачи питания в соответствии с МЭК 60947
Рассеивание мощности: 6…10 В для цепь управления
Минимальный ток переключения: 5 мА для цепь управления
Рабочее время: 20 ...26 мс при закрытии, 8...12 мс на открытие
Тип схемы управления: Переменный ток на 50 Гц
Мощность двигателя [кВт]: 15 кВт на 220...230 В переменный ток 50/60 Гц (AC-3), 22 кВт на 380...400 В переменный ток 50/60 Гц ( AC-3), 25 кВт на 415 В переменный ток 50/60 Гц (AC-3), 30 кВт на 440 В переменный ток 50/60 Гц (AC-3), 30 кВт на 500 В переменный ток 50/60 Гц (AC-3), 33 кВт на 660...690 В переменный ток 50/60 Гц (AC-3) )
Сопротивление изоляции: > 10 МОм для цепь управления
Рассеиваемая мощность на полюс: 3,8 В AC-3, 7,4 В AC-1
Применение контактора: Резистивная нагрузка, Управление двигателем
Номинальная включающая способность [Irms]: 500 А на 440 В переменный ток для круга подачи питания соответственно к МЭК 60947-4-1
Пределы напряжения цепи управления: 0.85...1.1 Uc (-5…55 °C):рабочий 50 Гц, 0.3...0.6 Uc (-5…55 °C):выпадение 50 Гц
Максимальная рабочая скорость: 1200 цикл/час на < 60 °C
Минимальное напряжение переключения: 17 В для цепь управления
Время не перекрытия контактов: 1,5 мс при включении питания гарантировано между NC и NO контактом, 1,5 мс при обесточивании гарантировано между NC и NO контактом
Средний импеданс: 1,5 мОм - Ith 70 А 50 Гц для круга подачи питания
[Uc] напряжение цепи управления: 220 В переменный ток 50 Гц
Допустимое температура окружающей среды при: -20…70 °C при Uc,-60…80 °C хранение, -5…55 °C работа
