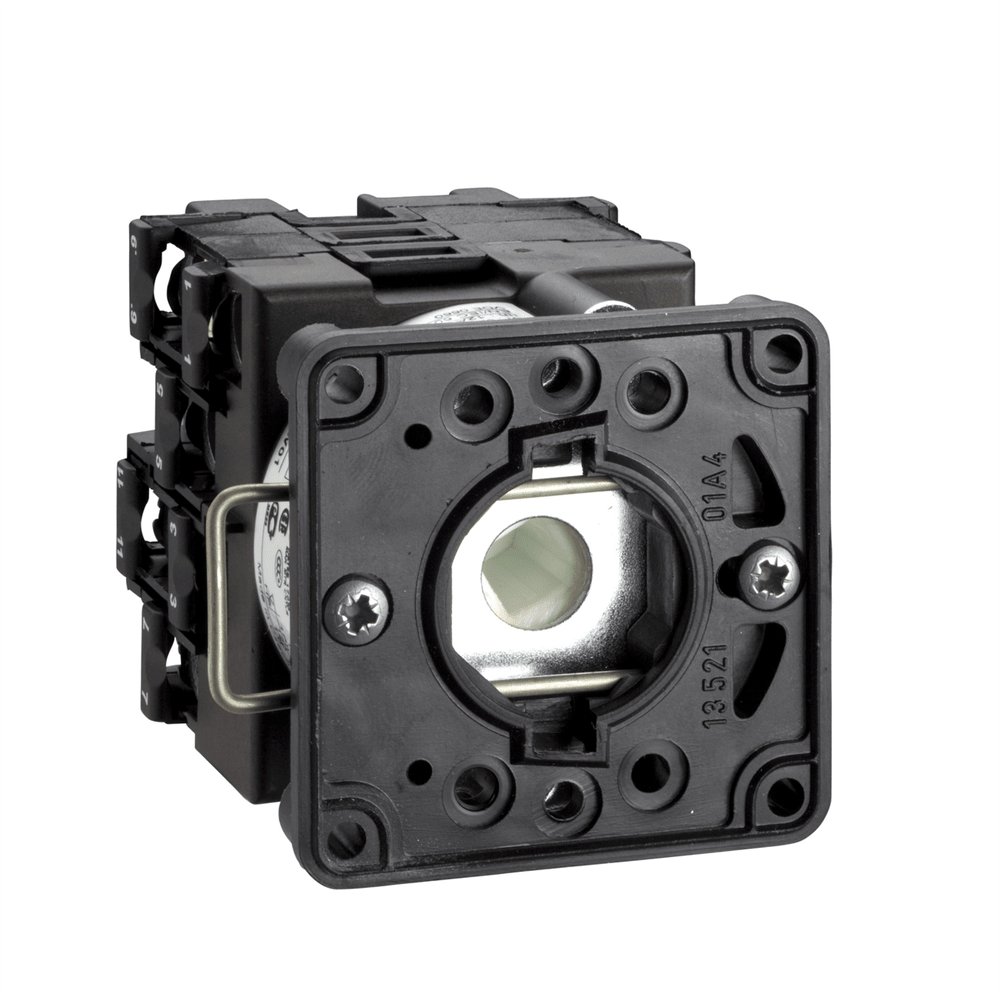

Контактный блок K1 K1H008N

Артикул:
K1H008N
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Технические характеристики

Серия изделия: Harmony K
Тип изделия или компонента: Корпус кулачкового выключателя
Масса нетто: 0,165 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,5 см
Длина 1 упаковки: 11,0 см
Вес 1 упаковки: 170,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 22 мм
Описание полюсов: 1P
[Ui] номинальное напряжение изоляции EC (3) 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3 для цепь подачи питания, EN/IEC 60947-5-1 для цепь управления, изделия: CSA 240 В 1 л.с 1 фаза, CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 1 л.с 3 фазы, UL 240 В 0,33 л.с 1 фаза 2 -полюс(ы) S
> Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 1,89 кг
Рабочая температура C/5<5/5 часть
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1.5 мм кв, Зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм кв
Механическая износостойкость: 1000000 циклов…0 C
Электрическая износостойкость: 1000000 циклов AC-15, 1000000 циклов AC-21, 500000 циклов AC-23, 500000 циклов AC-3
Защита от короткого замыкания: 16 А патрон предохранитель: 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом исп: 12 А
Ударопрочность: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Материал обрамления: Пластик
Принудительное размыкание: С
Наименование компонента: K1
Максимальная рабочая скорость: 2,5 цикл/мин AC-21, 2,5 цикл/мин AC-23, 2,5 цикл/мин AC-3, 8,333 цикл/мин 10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500 - 660 В 3 фазы в соответствии с МЭК 947-3, 1100 В AC-3, 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-2 947-3, 1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 500 В 3 фазы в соответствии с МЭК 947-6, МЭК 947-3, 2200 В AC-23A, 400 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 500 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 690 В 3 фазы в соответствии с МЭК230 В 3 фазы в соответствии с МЭК 947-3, 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 947-3
Функция кулачкового переключателя положение
Переключение позиций: Вправо: 0° - 45° - 90° - 135° - 180° - 225° - 270° - 315°
Угол переключения: 45°
[Ie] номинальный рабочий переменный ток: 1,8 А на 947-3, 2,8 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3 МЭК 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3, 4,8 А на 400 В AC-23A 3 фазы в соответствии с МЭК 947-3, 5,6 А на 230 В AC-23A 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1
Компонирование узловой сборки: Контактные колодки + крепежная пластина

  • Производитель
    Schneider Electric
  • Вид переключения
    Ручное
  • Конструктивное исполнение
    Пакетный
  • Количество полюсов (фаз)
    1 полюс (1 фаза)
  • Количество модулей
    Немод.
  • Вид тока
    Переменный ток
  • Видимый разрыв
    Нет
  • Расположение рукоятки
    Переднее
  • Возможность блокировки
    Нет
  • Серия
    Harmony K (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Чехия
