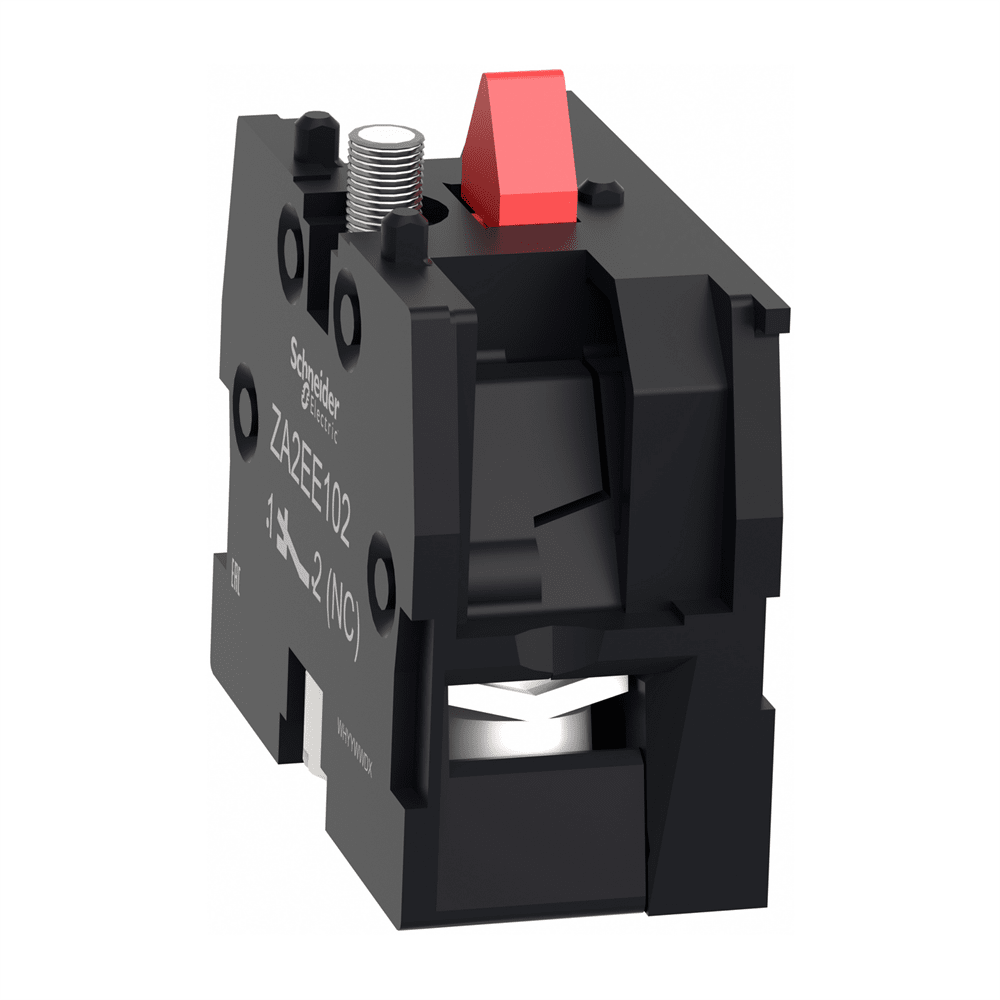

Контактный блок для всех кнопок и переключателей XA2, 1NC ZA2EE102

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Этот контактный блок позволяет быстро и легко заменить и настроить кнопки и переключатели. Он легко устанавливается и заменяется на комплектные кнопочные блоки и переключатели XA2 и подключается к цепям управления с помощью простых винтовых соединений. Он имеет 1 NC контакта с медленным разрывом. Он использует контактный материал из серебряного сплава. Он защищает операторов от неожиданного контакта с живыми цепями благодаря своему индексу защиты IP20. Он рассчитан на 1,5 млн. циклов работы. Это продукт с рейтингом IP20 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается и заменяется с помощью простых винтовых зажимов.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Контактная колодка
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,520 см
Ширина 1 упаковки: 10,1 10,160 см
Вес 1 упаковки: 20,000 г
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ номинальный рабочий ток: 2 А в 230 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,2 А в 110 В, DC-13, Q600 в соответствии с IEC 60947-5-1 Клеммы подключения: , = 1 x9 1-0,5 мм Faston, размер соединения: 6.3 мм в соответствии с IEC 60947-1
Стандарты: IEC 60947-1, МЭК 60529, IEC 60947-5-4, IEC 60947-5-1
Сертификация изделия: CCC, CE
BB1
Количество единиц во 2 упаковке: 5
Высота 2 упаковки: 5,200 см
Ширина 2 упаковки: 19,100 см
Длина 2 упаковки: 17,000 см
Вес 2 упаковки: 100,000 единиц в 3 упаковке: 200
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 4,000 кг
Рабочая 55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP20 в соответствии с МЭК 60529
Название устройства: ZA2E
Механическая износостойкость: 1500000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 500000 циклов, AC-15, 2 А на 230 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1, 500000 циклов, DC-13, 0,2 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-1
Защита от короткого замыкания: 10 А предохранитель тип gL в соответствии с МЭК 60269-1
Тип контакта и соединения: 1 нормально закрыт
[Ith] условный тепловой ток в открыт 60947-5-1
Работа контакта: Медленное размыкание
Материал контакта: Серебряный сплав (Ag/Ni)
Принудительное размыкание: Отсутствует
Использование контатов: Стандартные контакты
Тип контактного блока: Одинарный
