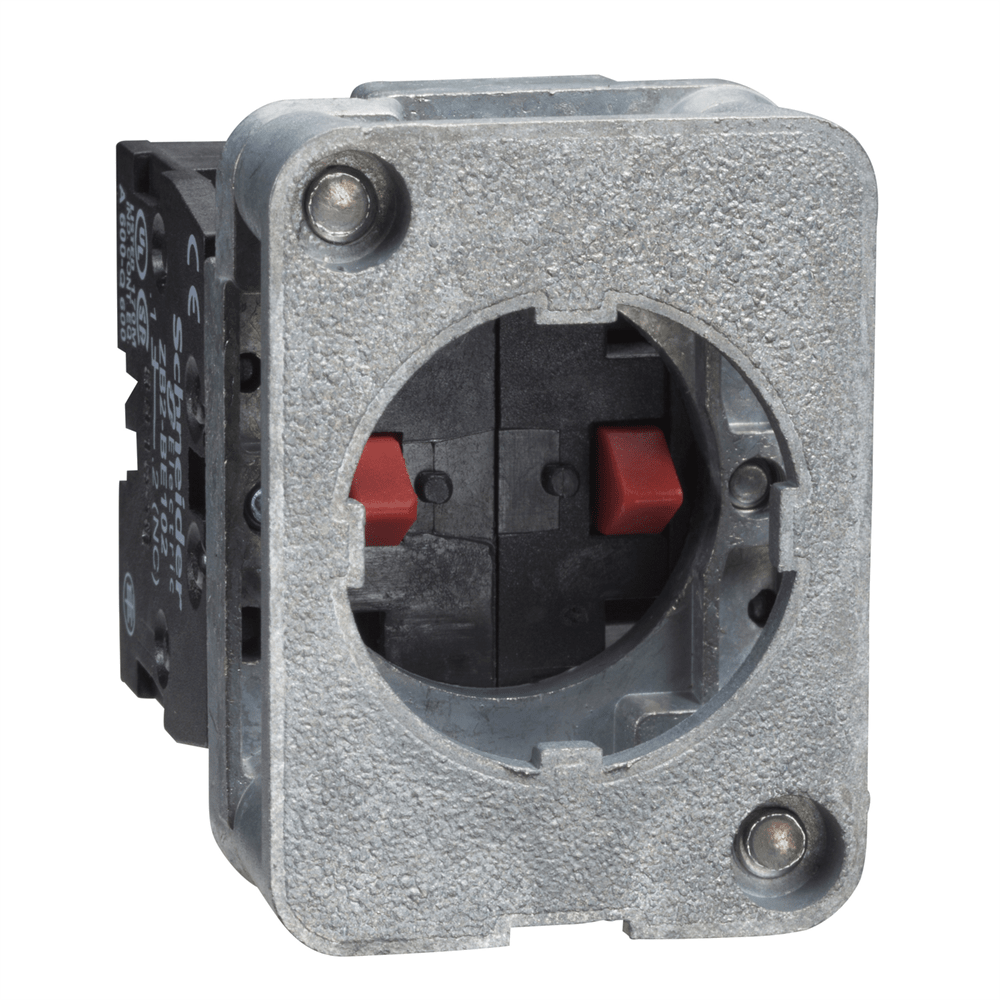

Контактный блок 1NO+1NC XACS415
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony XAC
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,07 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,8 см
Ширина 1 упаковки: 10,5 см
Вес 1 упаковки: 72 г
Гарантия: 18 месяцев
Совместимость продуктов: XACA, ZA2B... Председатель
[Ui] номинальное напряжение изоляции: 500 В (степень загрязнения 3) в соответствии с IEC 6094 напр.: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Винтовой зажим, 1 x 2.5 мм кв С или без кабельного наконечника, Винтовой зажим, 2 x 1.5 мм кв С или без кабельного наконечника
Стандарты: CSA C22. 60947-5-1
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 15 см
Длина 2 упаковки: 40 см
Вес 2 упаковки среды: -25…70 C
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Защита от короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG
Ударопрочность: 100 gn в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
контакта: Медленное размыкание
Тип исполнительного механизма: Возврат пружины
Описание клемм ISO n°1: (23-24)NO, (11-12)NC
Горизонтальные центры крепления: 40 мм
Вертикальные центры крепления: 30 мм
Цепь управления
Номинальная рабочая мощность [Вт]: 42 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C-0,05 производительность < 60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C, 60 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 60947-5-1 приложение C
Номинальная рабочая мощность [ВА]: 140 В·AC-15 для 1000000 циклов, производительность < 60 цикл/мин на 24 В 50/60 Гц, коэффициент нагрузки = 0,5 (индуктивная нагрузка), 0,00 производительность < 60 цикл/мин на 48 В 50/60 Гц, коэффициент нагрузки = 0,5 (индуктивная нагрузка), 455·А AC-15 для 1000000 циклов, производительность < 60 цикл/мин на 230 В 50/60 Гц,коэффициент нагрузки = 0,5 (индуктивная нагрузка), 525·А AC-15 для 1000000 циклов, производительность < 60 цикл/мин на 127 В 50/60 Гц, коэффициент нагрузки = 0,5 (индуктивная нагрузка)
Идентификатор клеммы<1/4 Монтаж контактного блока: Фронтальный крепеж Кодовое обозначение контакта: A300 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение A, Q300 DC-13, Ue = 250 В, Ie = 0,27 А/4 Максимальное сопротивление клеммам: 25 МОм
Тип контактного блока: Одинарный
-
ПроизводительSchneider Electric
-
Тип изделияКонтактный блок
-
Номинальный ток (А)10 А
-
СерияHarmony XAC (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаЧехия
