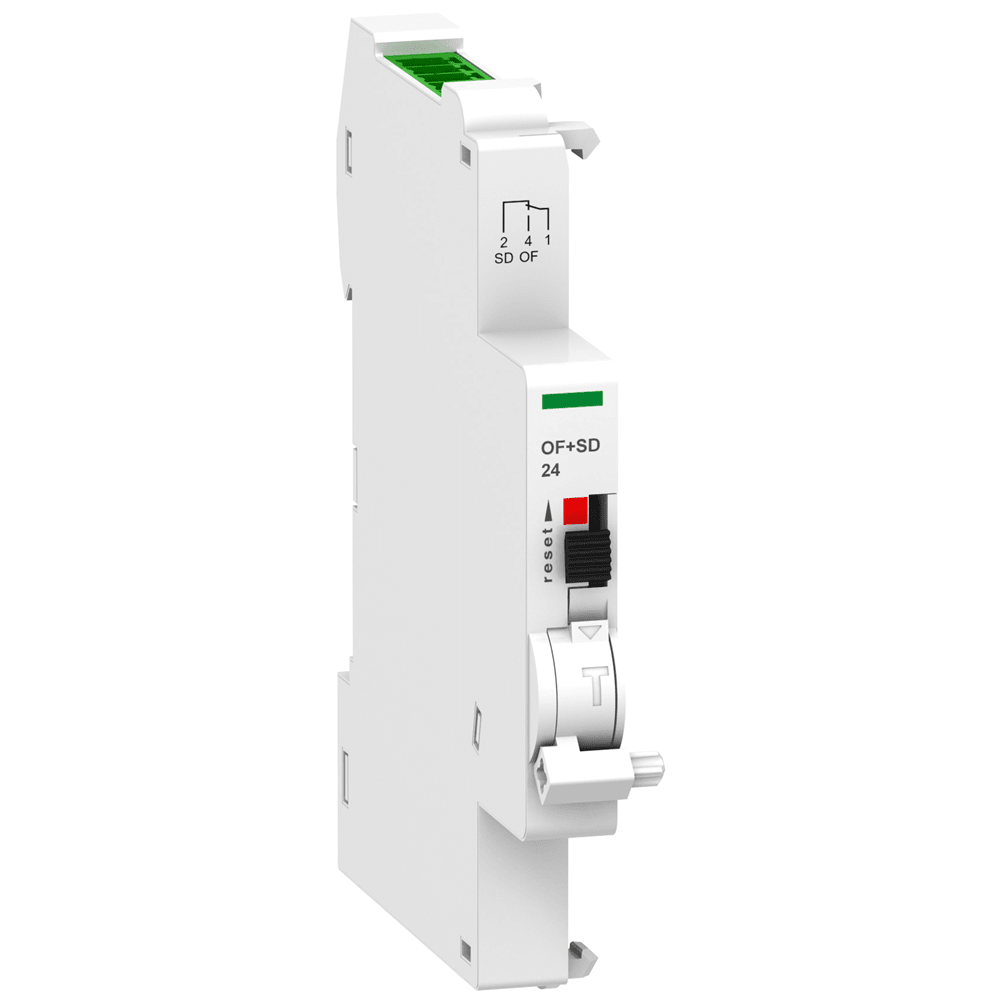

Контакт положения + сигнал неисправности 24V Acti9 A9N26899

Вспомогательный контакт Acti9 OF+SD24 предназначен для дистанционного контроля состояния автоматических выключателей серий Acti9 (C60, C120, iDPN, DPN Vigi, DT40, DT60 и других). Устройство занимает 1 модуль (9 мм) и устанавливается на DIN-рейку. Контакт имеет один нормально разомкнутый (NO) и один нормально замкнутый (NC) контакт. Он совмещает функции контакта состояния OF (положение включено/отключено) и контакта неисправности SD (аварийное отключение). Устройство оснащено механическим индикатором состояния.

Подключение осуществляется с помощью пружинных клемм Ti24 сечением 0,5–1,5 мм? (жесткий или гибкий). Номинальный ток — от 2 до 100 мА при 24 В постоянного тока (±20%). Устройство соответствует стандартам IEC 60947-5-1 и IEC 60947-5-4. Электрическая износостойкость — 20 000 циклов. Рабочая температура — от -25 до +70°C. Вес нетто — 28 г. Цвет корпуса — белый. Страна производства — Бельгия.

Технические характеристики вспомогательного контакта Acti9 OF+SD24 A9N26899

Артикул: A9N26899
Производитель: Schneider Electric
Серия: Acti9
Тип изделия: контакты состояния и неисправности (OF+SD24)
Количество модулей (9 мм): 1
Сигнальные контакты: 1 нормально разомкнутый + 1 нормально замкнутый
Номинальный ток In: 2–100 мА при 24 В постоянного тока
Номинальное напряжение изоляции Ui: 500 В
Импульсное выдерживаемое напряжение Uimp: 6 кВ
Тип клемм: пружинные клеммы Ti24 (верхние)
Сечение подключаемых проводов: 0,5–1,5 мм? (жесткий или гибкий)
Длина зачистки: 10 мм
Индикация: механический индикатор
Цвет: белый
Габариты (Ш ? В ? Г): 9 ? 85,5 ? 73,5 мм
Масса нетто: 28 г
Рабочая температура: от -25 до +70°C
Температура хранения: от -40 до +85°C
Стандарты: IEC 60947-5-1, IEC 60947-5-4
Категория перенапряжения: III
Сертификация: CE
Страна производства: Бельгия
