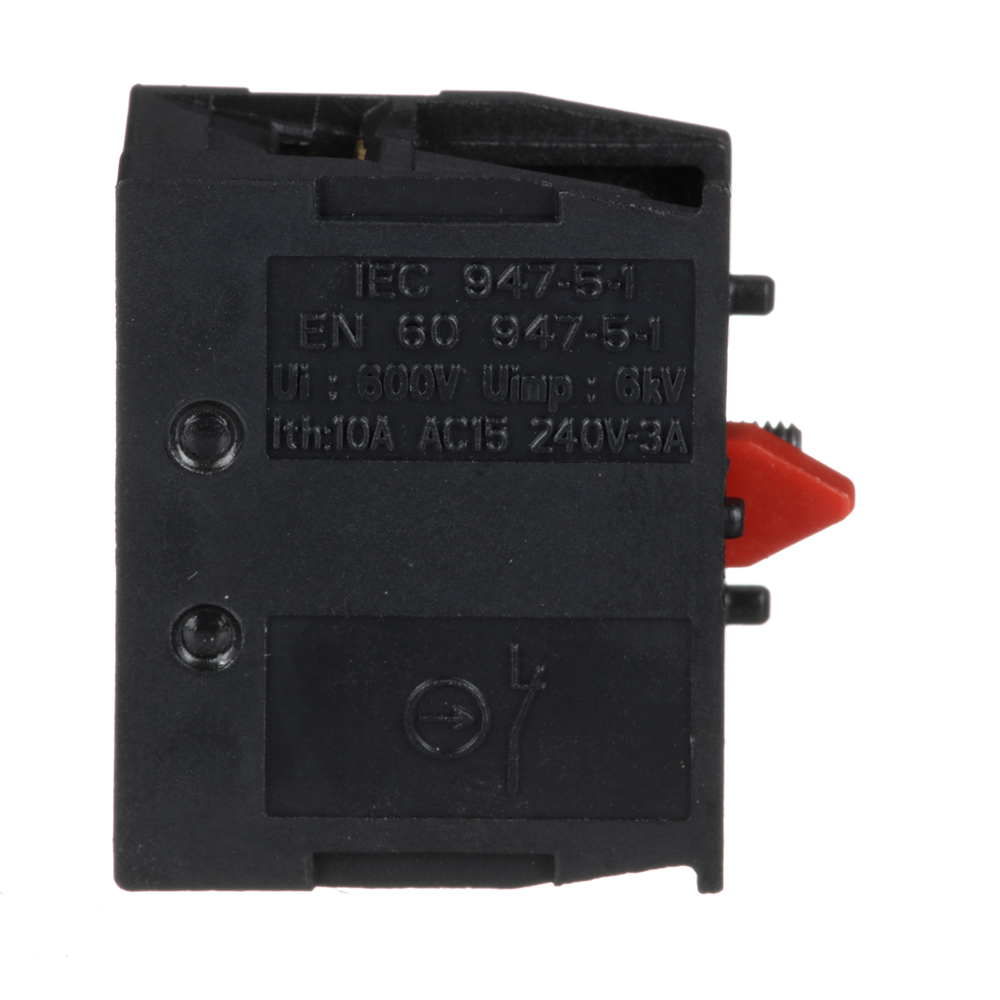

Контакт НЗ ZB2BE102

Технические характеристики

Серия продукта: Harmony XAC
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4 см
Ширина 1 упаковки 10 см
Вес 1 упаковки: 15 г
Гарантия: 18 месяцев
Совместимость продуктов: XACA, XB4, XB5[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
6 кВ согласно IEC 60947-1
Клеммы подключения: Винтовые зажимы клемм, 1 x 2.5 мм кв С или без кабельного наконечника, Винтовые зажимы клемм, 2 x 1.5 мм кв С или без кабельного наконечника
Стандарты: EN/EC 2 60947-5-1, CSA C22.2 № 14, UL 508
Тип 2 упаковки: BAG
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 4 см
Ширина 2 упаковки: 14 см
Длина 2 157 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 3, -25… 70 C
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Защита от короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG (gl)
Виброустойчивость: 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединение оболочке: 10 А
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Возврат пружины
Описание клемм ISO n°1: (11-12)NC
Наименование компонента: управления
Номинальная рабочая мощность [Вт]: 40 В DC-13 для 1000000 циклов, производительность < 3600 цикл/ч на 120 В, коэффициент нагрузки = 0,5 в соответствии с IEC 60947-5-1, 48 В DC-13 для 1000000 В, коэффициент нагрузки = 0,5 в соответствии с IEC 60947-5-1, 65 В DC-13 для 1000000 циклов, производительность < 3600 цикл/ч на 24 В, коэффициент нагрузки = 0,5 в соответствии с IEC 60947-5-1
Монтаж контактного блока: A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 947-5-1 приложение A, A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 947-5-1 приложение A, Q600 DC-13, Ue = 947-5-1 приложение A, Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 947-5-1 приложение A
Максимальное сопротивление на клеммах:25 МОм
Тип контактного блока: Одинарный
Рабочая сила: 13…15 Н
Область применения контактного блока: Односкоростной
