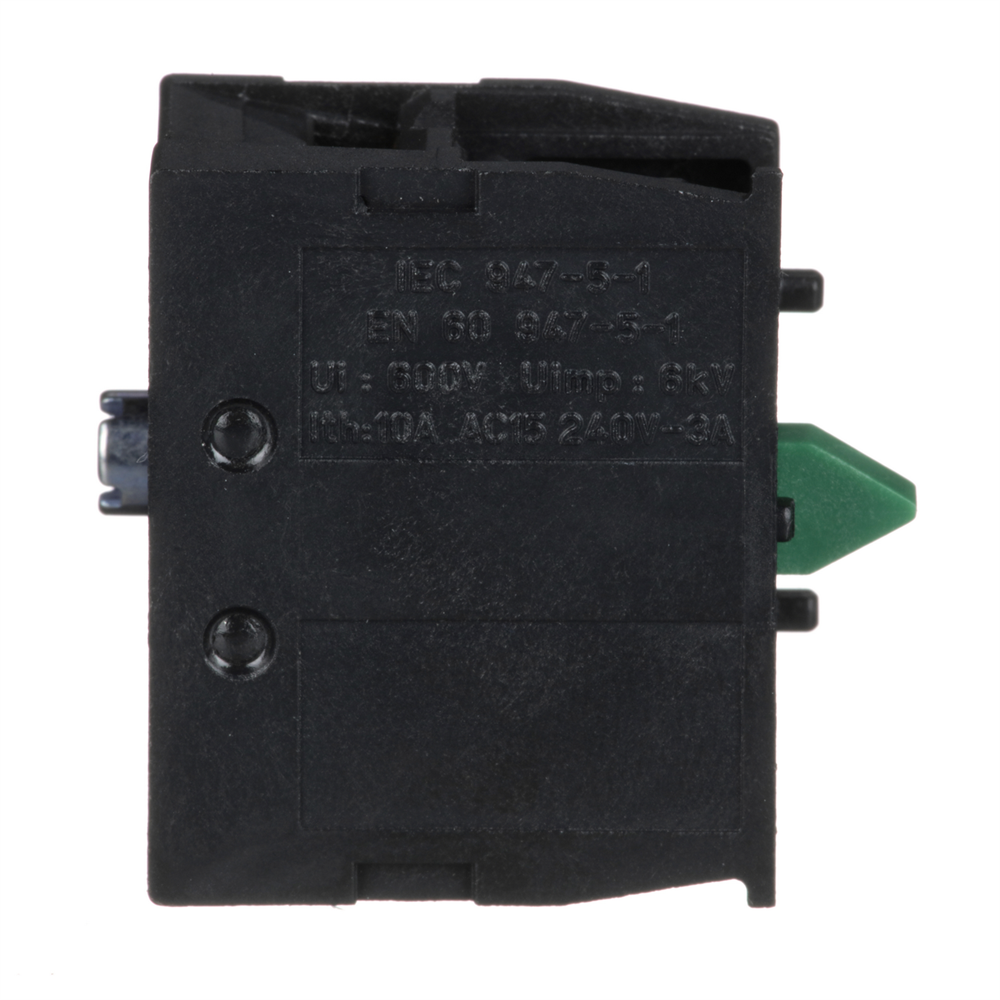

Контакт НО ZB2BE101

Технические характеристики

Серия продукта: Harmony XAC
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,000 см<0/0 Длина 1 упаковки: 4,000 см
Вес 1 упаковки: 14,000 г
Гарантия: 18 месяцев
Совместимость продуктов: XB4, XAPS2, XACA, XB5
[Ui] номинальное напряжение изоляции: 600 В 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Винтовые зажимы клемм, 1 x 2.5 мм кв С или без кабельного наконечника, Винтовые зажимы к1м или 5е, каб. наконечника
Стандарты: EN/IEC 60947-5-1, UL 508, EN/EC 60204-32, CSA C22.2 № 14
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки 10,000 см
Длина 2 упаковки: 15,000 см
Вес 2 упаковки: 147,000 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15,0 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 3,225 кг
Рабочая температура окружающей среды: -25…70 C
Механическая износостойкость: 1000000 циклов
Температура окружающего короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG (gl)
Виброустойчивость: 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Возврат пружины
Описание клемм ISO n°1: (13-14)NO
Наименование компонента: ZB2
Тип электрической схемы [Вт]: 40 В DC-13 для 1000000 циклов, производительность < 3600 цикл/ч на 120 В, коэффициент нагрузки = 0,5 в соответствии с IEC 60947-5-1, 48 В DC-13 для 1000000 циклов, производительность < 350 IEC 60947-5-1, 65 В DC-13 для 1000000 циклов, производительность < 3600 цикл/ч на 24 В, коэффициент нагрузки = 0,5 в соответствии с IEC 60947-5-1
Монтаж контактного блока: Фронтальное крепление<0/-5 240 В, Ie = 3 А в соответствии с МЭК 947-5-1 приложение A, A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 947-5-1 приложение A, Q600 DC-13, Ue = 250 В, Ie = 0,2 Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 947-5-1 приложение A
Максимальное сопротивление на клеммах: 25 МОм
Тип контактного блока: Одинарный
Рабочая сила: 13…15 Н
Область применения контактного блока: Односкоростной
