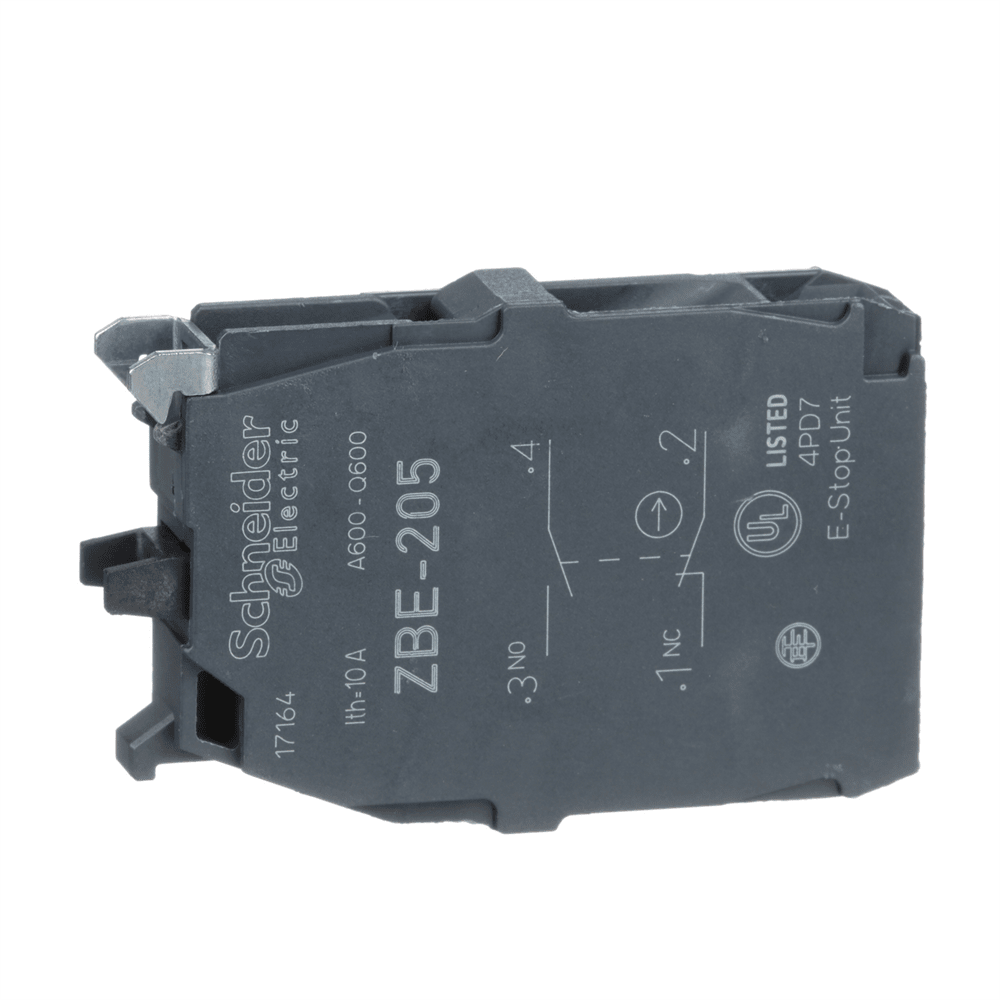

Контакт двойной НО+НЗ ZBE205
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony XB4, Harmony XB5
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,4 см
Длина 1 упаковки: 5,7 см
Вес 1 упаковки: 17 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-1, CSA C22.2 № 14, JIS C840 60947-1, UL 508, JIS C8201-1
Сертификация изделия: DNV, CSA, LROS (Lloyds реестр судоходства), BV, GL, GOST, UL, CCC
Защитная обработка: TH
Тип 2 упаковки: 2 Высота 2 упаковки: 5,7 см
Ширина 2 упаковки: 4,4 см
Длина 2 упаковки: 5,4 см
Вес 2 упаковки: 92 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 400 3
Длина 3 упаковки: 40 см
Вес 3 упаковки: 7,712 кг
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1 60529
Описание изделия: Основной элемент
Название устройства: ZBE
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 0 3 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 1,5 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60940-0-0 AC-15, 3 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,15 А на 110 В, производительность < 3600 цикл/ч, коэффициент 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый суммЩелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG согласно IEC 60947-5-1
Виброустойчивость: 5 gn0 60068-2-6
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударостойкость: 30 gn (продолжительность = 18 мс) 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Материал контакта: Серебряный сплав (Ag/Ni)<7/7 Принудительное приложение K
Продажа неделимым количеством: 5
Использование контатов: Стандартные контакты
Монтаж контактного блока: Фронтальный крепеж
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий NC + NO изменение электрического состояния
Тип контактного блока: Двойной
Код состава электрической части: C2 (количество <= 3), C4 (количество <= 2), C6 (количество <= 2), C8 (количество <= 1), C10 (количество <= 2), C10 (количество <= 2) (количество <=2), M4 (количество <=2), M8 (количество <=2)
-
ПроизводительSchneider Electric
-
Тип изделияБлок-контакт
-
Номинальный ток (А)10 А
-
Конфигурация контактов1 НО + 1 НЗ
-
Диаметр22 мм
-
МатериалПластик
-
Степень пылевлагозащиты IPIP20
-
СерияHarmony XB5 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаФранция
