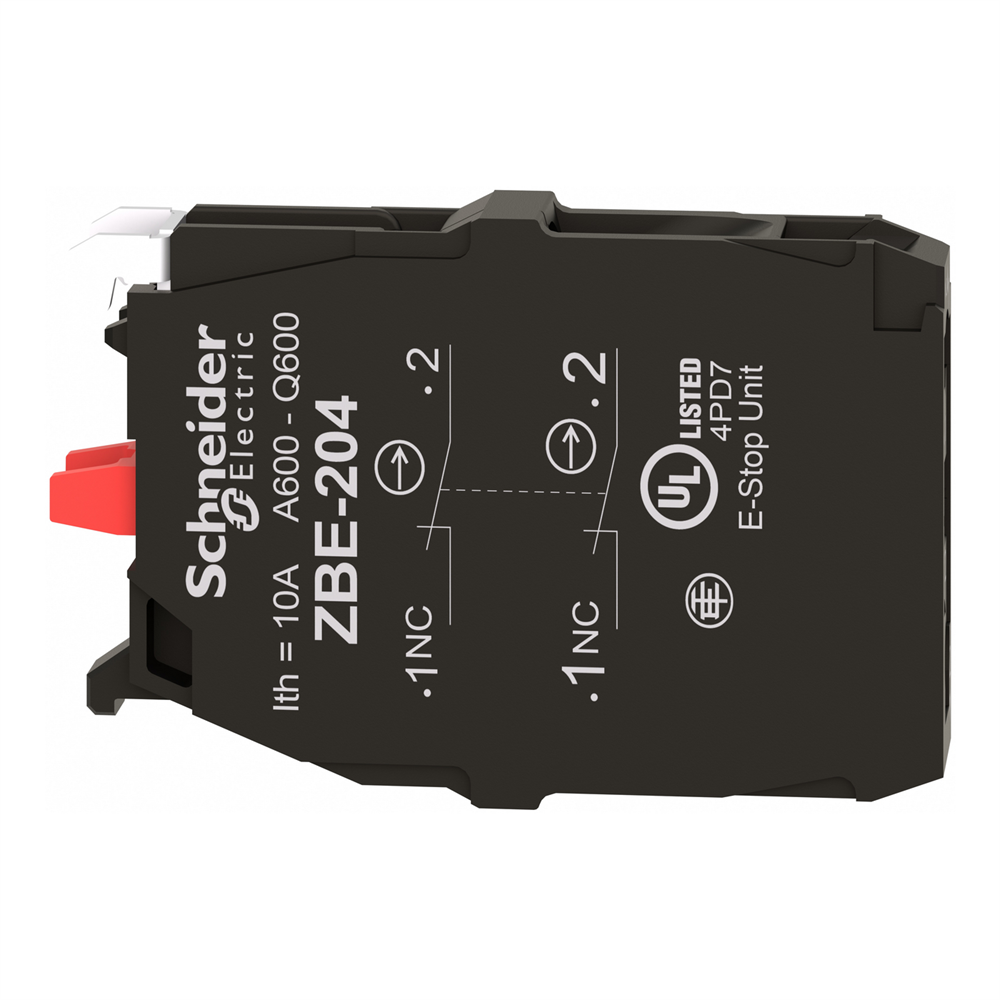

Контакт двойной 2 НЗ ZBE204

Технические характеристики

Серия продукта: Harmony XB4, Harmony XB5
Тип изделия или компонента: Контактная колодка
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1 см
Длина 1 упаковки: 5,2 см
Вес 1 упаковки: 17 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальная импульс 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-1, CSA C22.2 № 14, JIS C840 60947-1, UL 508, JIS C8201-1
Сертификация изделия: CCC, CSA, GL, BV, DNV, LROS (Lloyds реестр судоходства), UL, GOST
Защитная обработка: TH
Тип 2 упаковки: BB1
Высота 2 упаковки: 5,5 см
Ширина 2 упаковки: 5,3 см
Длина 2 упаковки: 5,7 см
Вес 2 упаковки: 93 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 400 3
Длина 3 упаковки: 40 см
Вес 3 упаковки: 7,725 кг
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1 60529
Описание изделия: Основной элемент
Название устройства: ZBE
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 0 3 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 1,5 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60940-0-0 AC-15, 3 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,15 А на 110 В, производительность < 3600 цикл/ч, коэффициент 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый суммЩелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG согласно IEC 60947-5-1
Виброустойчивость: 5 gn0 60068-2-6
Тип контакта и соединения: 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударостойкость: 30 gn (продолжительность = 18 мс) при полусинусо6-8 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60/10 количеством: 5
Использование контатов: Стандартные контакты
Монтаж контактного блока: Фронтальный крепеж
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 4,3 мм (общий ход)
Усилие срабатывания: 3,4 Н NC с изменением электрического электрической части: C2 (количество <= 3), C4 (количество <= 2), C6 (количество <= 2), C8 (количество <= 1), C10 (количество <= 2), C13 (количество <= 3), M2 (количество <= 2), M2 (количество <= 2), M2 <=2)
