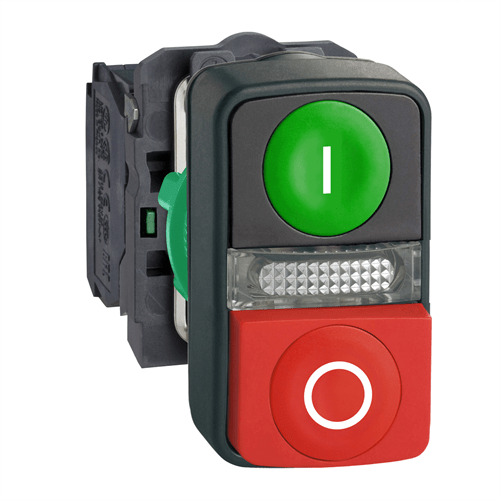

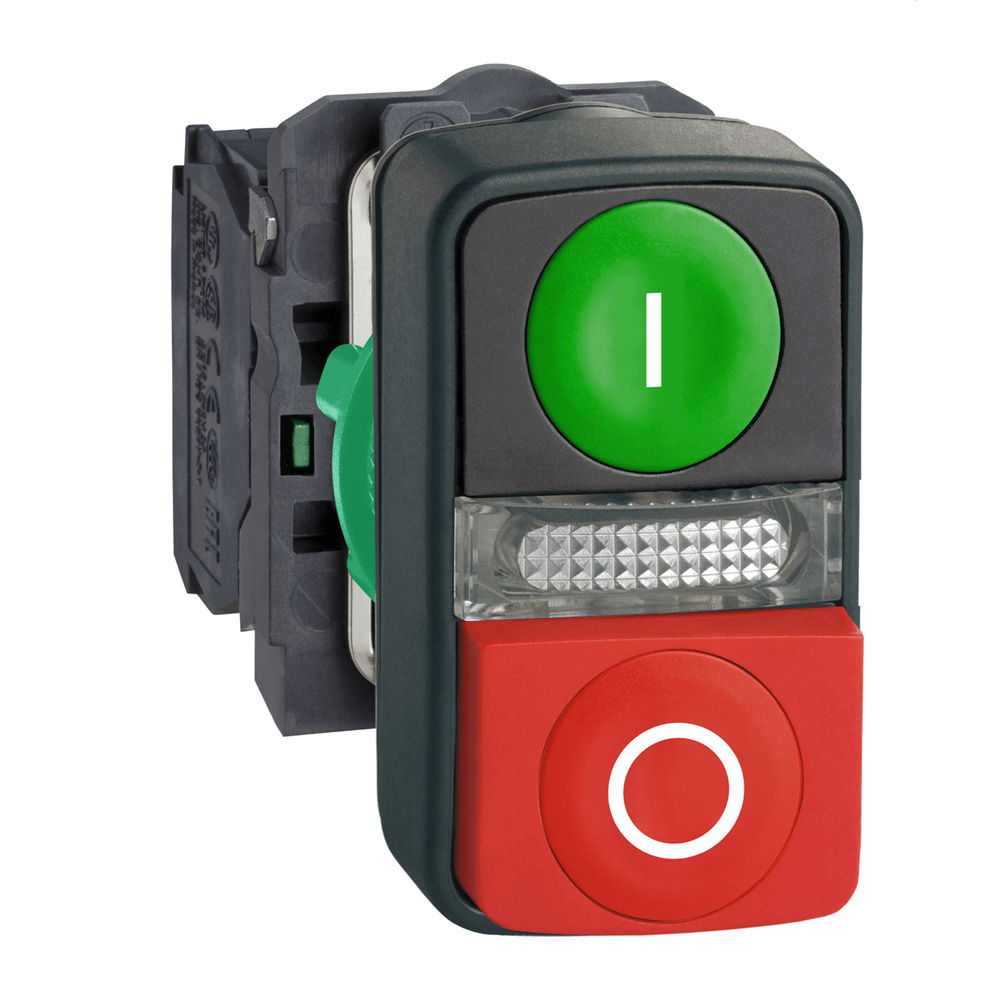

Комплектная пластиковая двойная кнопка с LED XB5AW73731B5

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Двухголовая кнопка с подсветкой
Масса нетто: 0,066 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8, 3,300 см
Длина 1 упаковки: 5,300 см
Вес 1 упаковки: 61,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 10 выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A601 в соответствии с IEC 6 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 61,9 AC-15, A600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1, Пружинный зажим, = 1 x 0.22 мм кв без к кабельного Стандарты: IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 №14, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестра UL, BV, CSA
Защитная обработка: TH
Высота: 50 мм
Ширина: 30 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 30,000 0 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,573 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 800
Высота 3 упаковки: 75,000 см<0/0 Ширина 3 3 упаковки: 80,000 см
Вес 3 упаковки: 63,324 кг
Глубина: 59 мм
Категория перенапряжения: Класс II в соответствии с IEC 61140
Рабочая температура окружающей среды: -40…70 C
Момент затягивания. 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP69 в соответствии с МЭК 60529, IP69K
Степень ударозащиты: IK05 conforming to МЭК 50102
Описание изделия: Полный комплект Название устройства 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В на 24 В, производительность < 36 60947-5-1 приложение C, 1000000 циклов,DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/0 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с JIS №1 отвертка, Крестовый совместимый с Philips №1 отвертка, Крестовый совместимый с позиционный №1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щ. отвертка
Устойчивость к электростатическому разряду: 6 кВ При контакте, на металлических частях в соответствии с МЭК 61000-4-2, 8 кВ Из-за воздуха, (на изолированных частях) в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В4-1<0 номинальное напряжение питания: 24 В переменный/постоянный ток в 50/60 Гц
Пределы напряжения питания: 19,2…30 В постоянный ток, 21,6…26,4 В переменный ток
Защита от короткого замыкания: 10 А плавка вставка тип gG< Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: 18 мА
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условный тепловой ток в открытом исп4: 10-10 Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Постоянный
Профиль устройства управления: Зеленый скрытый, I (белый), Красный выступающий, O (белый)
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Прямоугольный
Источник света: Защищенный светодиод
Цоколь лампы: Встроенный светодиод
Цвет источника света: Белый
Принудительное размыкание: С в соответствии с МЭК-5 K-5 клемм ISO n°1: (11-12)NC, (13-14)NO
Использование контатов: Стандартные контакты
Цвет маркировки: Черная маркировка при белых колпачках, Белая маркировка на зел., черв., черн. колпачка
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? в чистой среде в соответствии с IEC 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ в соответствии с МЭК 61000-4-5
Срок службы:100000 год(годы) при номинальном напряжении и 25 C
Материал фиксирующего кольца: Пластик
Тип головки: Стандартный
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общая 3,5 Н NC с изменением электрического состояния, 3,8 Н НЕ изменяет электрическое состояние
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Описание исполнительного механизма: Зеленый "I" - красный "O"
