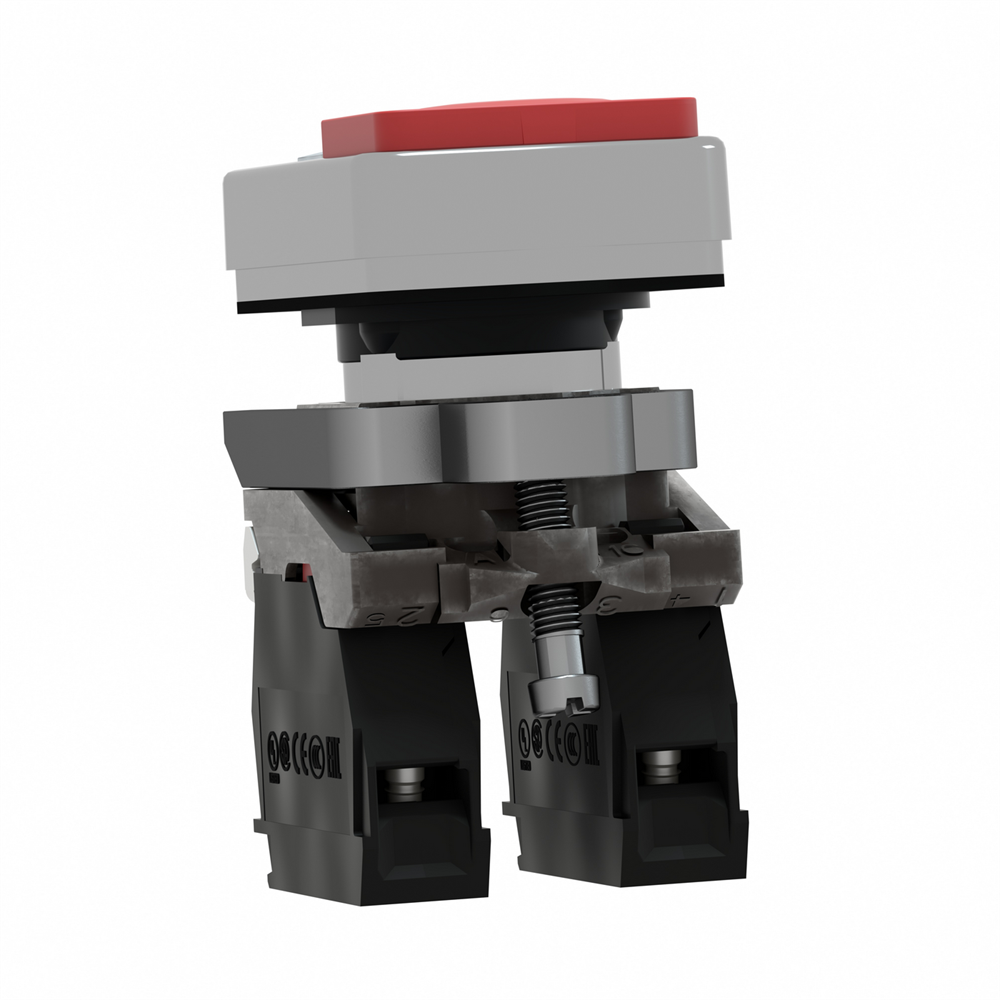

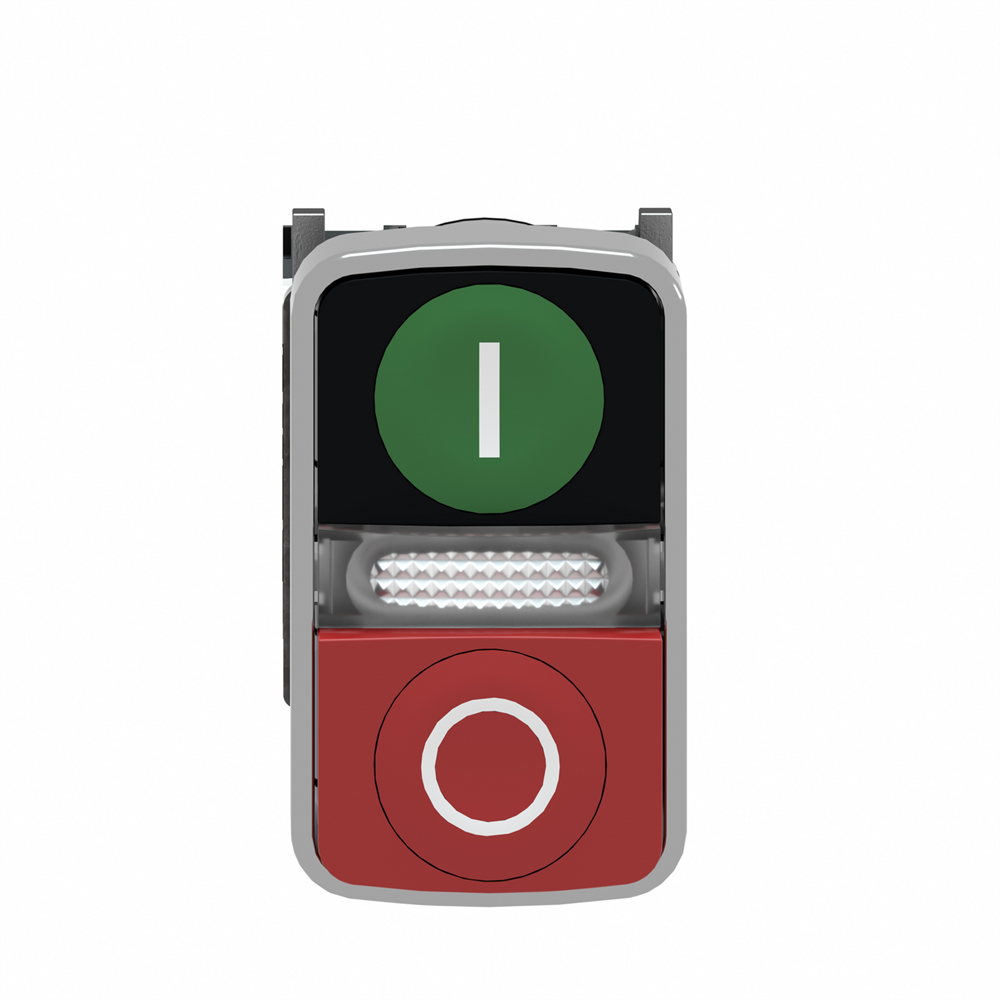

Комплектная металлическая двойная кнопка с LED XB4BW73731M5

Технические характеристики

Серия изделия: Harmony XB4
Тип изделия или компонента: Двухголовая кнопка с подсветкой
Масса нетто: 0,13 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 5,500 см
Длина 1 упаковки: 8,500 см
Вес 1 упаковки: 126,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 1 выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A601 в соответствии с IEC 6 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 61,9 AC-15, A600 в соответствии с IEC 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-1, CSA C42. IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, JIS C8201-1
Сертификация изделия: DNV, LROS (Lloyds реестр судоходства), внесен в реестр UL, GL, CSA 2 упаковки: S03
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3 P06
Количество единиц в 3 упаковке: 800
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 112,3 -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP69K в соответствии с МЭК 60529, IP69 в соответствии с МЭК 60529
50102
Описание изделия: Полный комплект
Название устройства: XB4
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 10002000 < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-0-0 AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч-5, коэффициент приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В,производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Устойчивость к электростатическому разряду: 6 кВ При контакте, на металлических частях согласно МЭК 61000-4-2, 8 кВ Через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2 в соответствии с МЭК 61000-4-3
[Us] номинальное напряжение питания: 230...240 В переменный ток в 50/60 Гц
Пределы напряжения питания: 195…264 В переменный ток
Защита от короткого замыкания: 10 А плав 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Потребление тока: 14 мА
Тип контакта и соединения: 1 нормально открытый + 1 нормально закрытый
[Ith] условий 60947-5-1
Код совместимости: XB4
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального 60068-2-27
Класс защиты от поражения электрическим током: Класс I в соответствии с IEC 60536
Работа контакта: Медленное размыкание
Тип сигнализации: Постоянный
Профиль устройства управления: Зеленый скрытый, I (белый), Красный выступающий, O> MA: 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: возврат пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Прямоугольный
Источник света: светодиод
Цвет источника света: Белый
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Использование контатов: Стандартные контакты
Цвет маркировки: Черная маркировка при белых колпачках, чёрк/, черв. переходных процессов: 2 кВ в соответствии с МЭК 61000-4-4
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 1 60947-5-4
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ в соответствии с МЭК 61000-4-5
Срок службы: 100000 ч при номинальном напряжении и 25 C<< головки: Стандарт
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий ход)
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н НЕ изменяет электрическое состояние
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние: . Зеленый "I" - красный "O"
