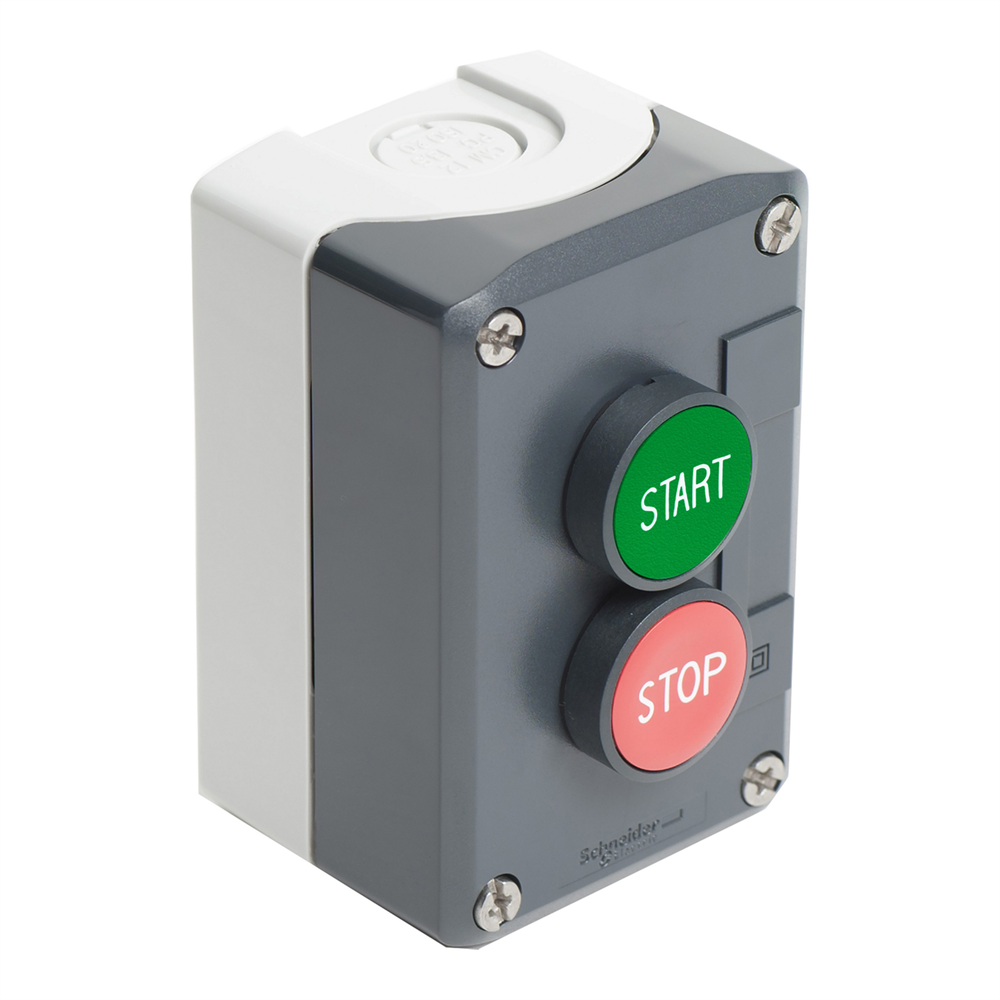

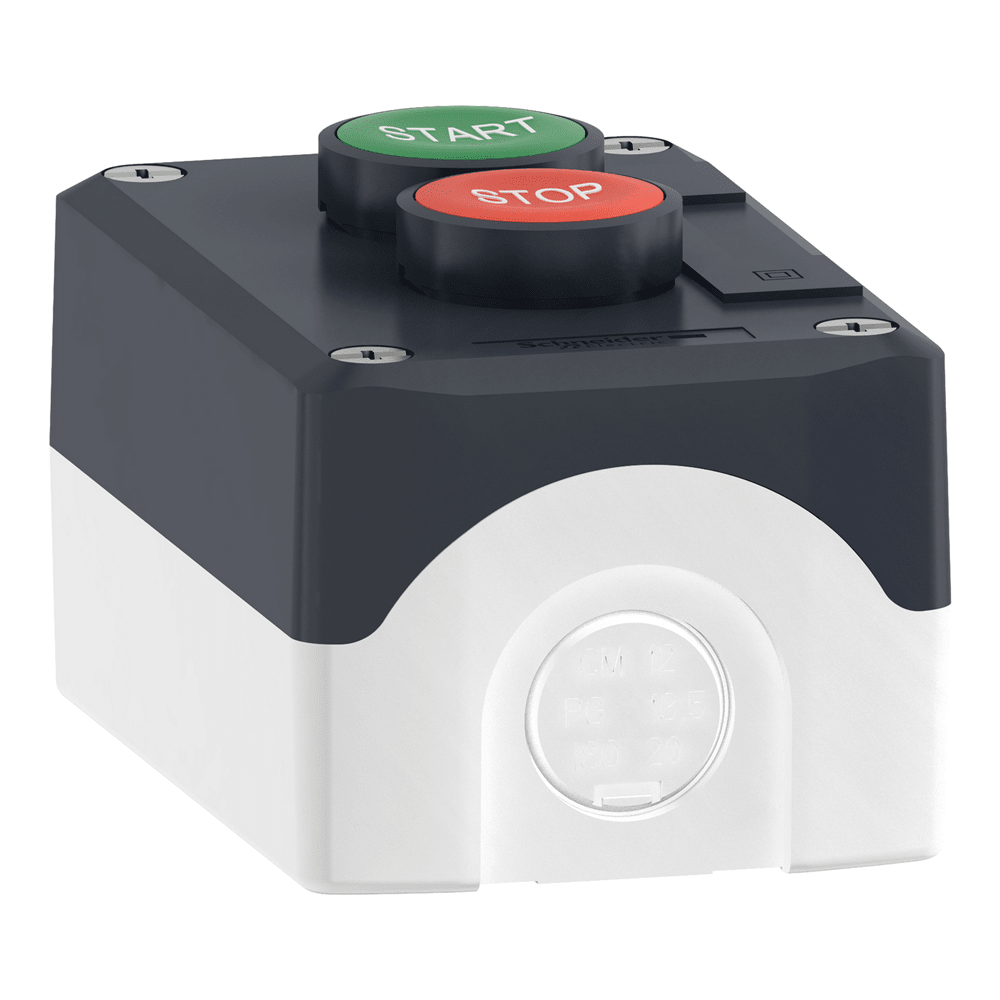

Кнопочный пост с 2 кнопками XALD215

Технические характеристики

Серия продукта: Harmony XALD
Тип изделия или компонента: Станция управления в сборе
Масса нетто: 0,233 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,800 см<0/0 см
Длина 1 упаковки: 11,000 см
Вес 1 упаковки: 224,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947- напр.: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 3 А в 240 В, AC-15, A600 в соответствии с IEC 61,9 AC-15, A600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60946-3- Q600 согласно IEC 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-5, IEC 60947-2-6. № 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Материал: Поликарбонат
Защитная обработка: TH
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 2 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,106 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая температура затяжка: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Назначение продукта: Для блоков управления и сигнализации XB5 O 22 мм
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень удар 62262
Название устройства: XALD
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 0 А 0 нагрузка: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1204 производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 0 000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный 4 мм отвертка,Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 12…500 Гц) в соответствии с МЭК 600 открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусы 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: 2 кнопки скрытого монтажа
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Кабель затяжки: 14 мм, 2 отверстия для кабельного ввода Pg 13 и ISO M20, момент затяжки: 12 мм
Принудительное размыкание: С согласно МЭК 60947-5-1 приложение K
Цвет маркировки: Белая маркировка на зел., черв., черн. колпачка, Черная маркировка при белых колпачках
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в соответствии с IEC 64947-и Светло-серый (RAL 7035)
цвет крышки: Темно-серый (RAL 7016)
Место маркировки: Маркировка на кнопке
Рабочий ход: 1,5 мм (NC с изменением электрического состояния), 2,6 мм (НЕ изменяет электрическое состояние), 4,3 мм (общий Старт-Стоп
Состав станции управления: 1 кнопка скрытого монтажа, зеленый 1 нормально открытый СТАРТ обозначения, 1 кнопка скрытого монтажа, красный 1 нормально закрытый СТОП обозначения
Усилие срабатывания: 3,5 Н NC с изменением электрического состояния, 3,8 Н давления: 7000000 па на 55 C, расстояние : 0.1 m
Описание исполнительного механизма: Зеленый ''СТАРТ'' 1 НЕТ - красный ''СТОП'' 1 НЕТ
