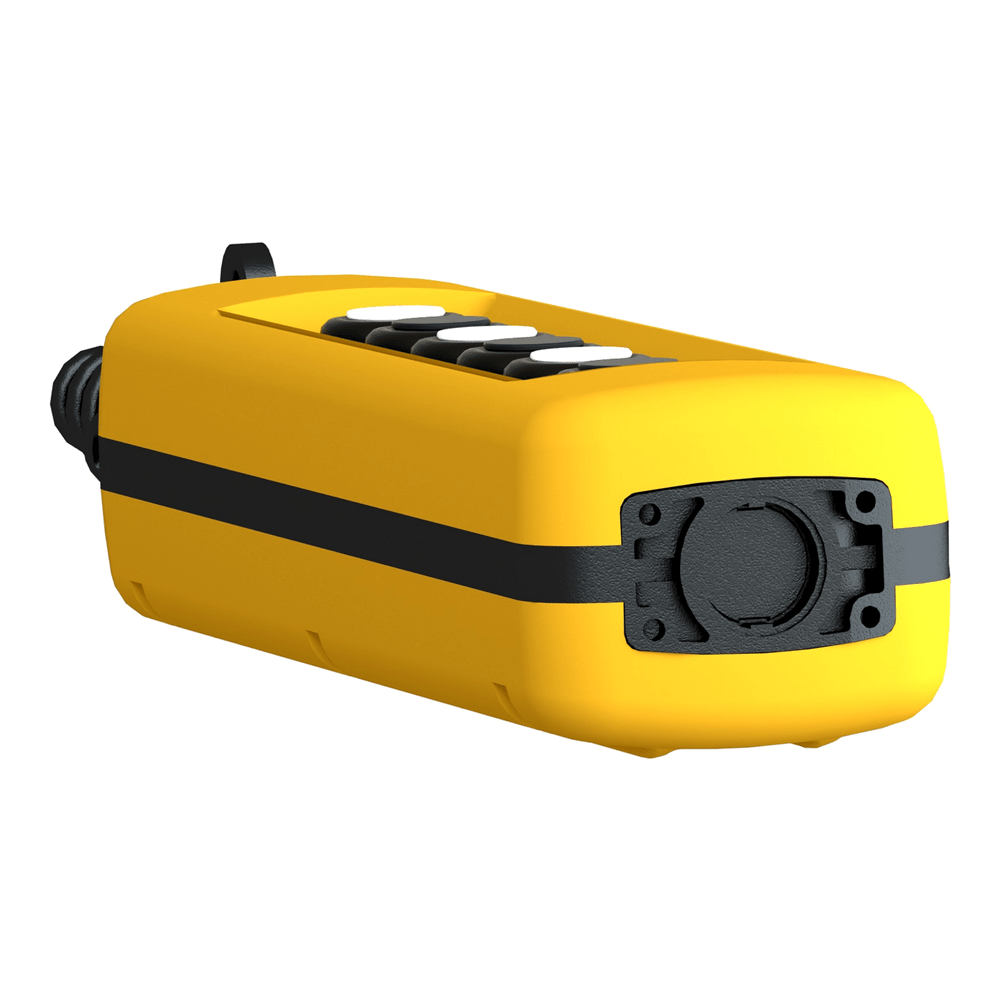

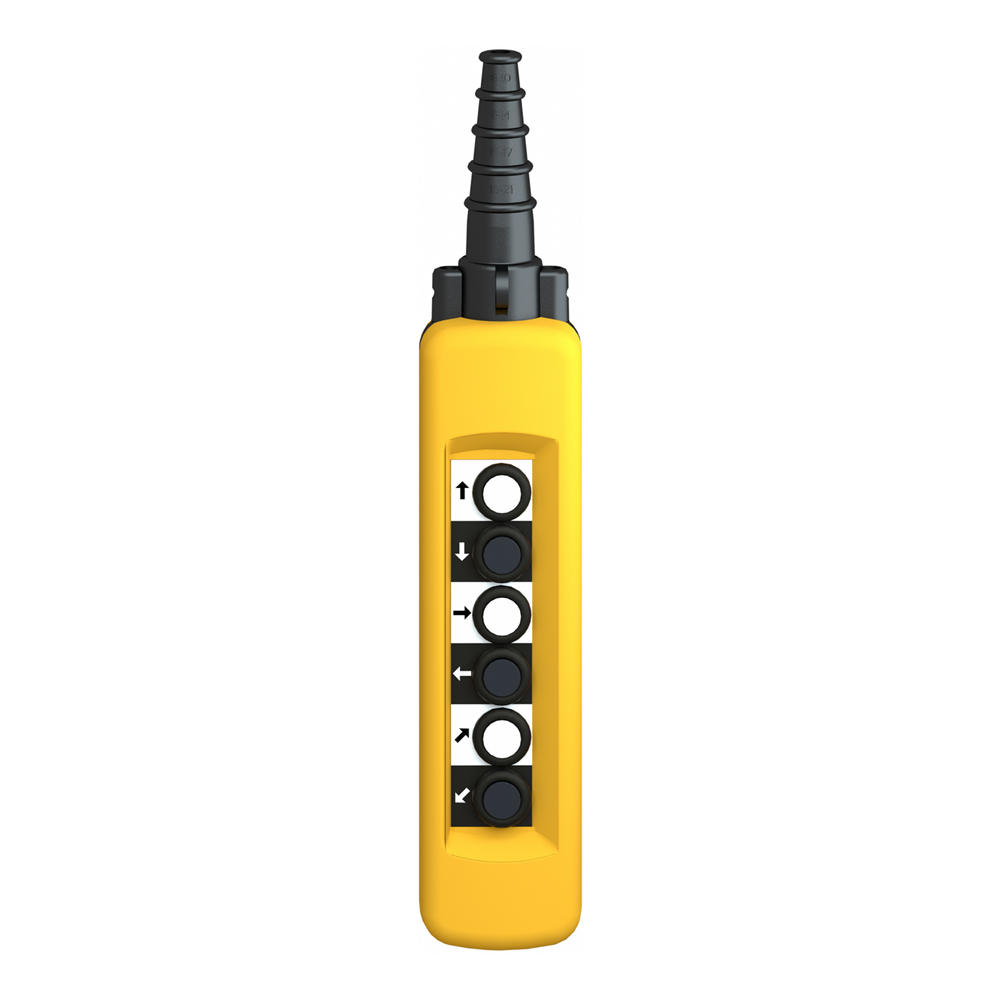

Кнопочный пост 6 кнопок XACA681

Технические характеристики

Серия продукта: Harmony XAC
Тип изделия или компонента: Подвесная станция управления
Масса нетто: 0,95 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,4 см
Ширина 1 1 упаковки: 8,8 см
Вес 1 упаковки: 990,0 г
Гарантия: 18 месяцев
Совместимость продуктов: ZB2BE102 + ZB2BE101 для каждого направления
[ui] номинальное напряжение изоляции: 500 В [Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Винтовой зажим, 1 x 0.5...1 x 2.5 мм кв без кабельного наконечника
Стандарты: CSA C22.2 № 14
TH
Тип 2 упаковки: S06
Количество единиц в 2 упаковке: 24
Высота 2 упаковки: 75 см
Ширина 2 упаковки: 60 см
Длина 2 упаковки: 80 см
Вес 2 упаковки: 36,58 см
Категория перенапряжения: Класс II в соответствии с IEC 61140
Рабочая температура окружающей среды: -25… 70 C
Тип шкафа: Полностью готовый к использованию
Материал корпуса: Полипропилен
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK08 conforming to EN 50102<0/> Название устройства: XACA<0/ циклов
Температура окружающего воздуха для собер: -40… 70 C
Защита от короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG
Виброустойчивость: 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 60-2 [Ithe] условный тепловой ток в оболочке: 10 А
Механическая взаимоблокировка: С механической блокировкой между парами
Работа контакта: Медленное размыкание
Кабельный ввод: Резиновая втулка со ступенчатым входом 8… 26 мм
Описание клемм ISO n°1: (11-12)NC
Тип кнопки управления: Первая кнопка 1 нормально закрытый + 1 нормально открытый поднять, медленно
Тип электрической схемы: Цепь управления
Номинальная рабочая мощность [Вт]: 00 0 0 60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C
Идентификатор клеммы: (13-14)NO
Тип станции управления: С двойной изоляцией
Цвет станции
Управление односкоростным двигателем тали
Состав станции управления: 6 кнопок
Кодовое обозначение контакта: Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение Н
Максимальное сопротивление на клеммах: 2/2 кнопка
