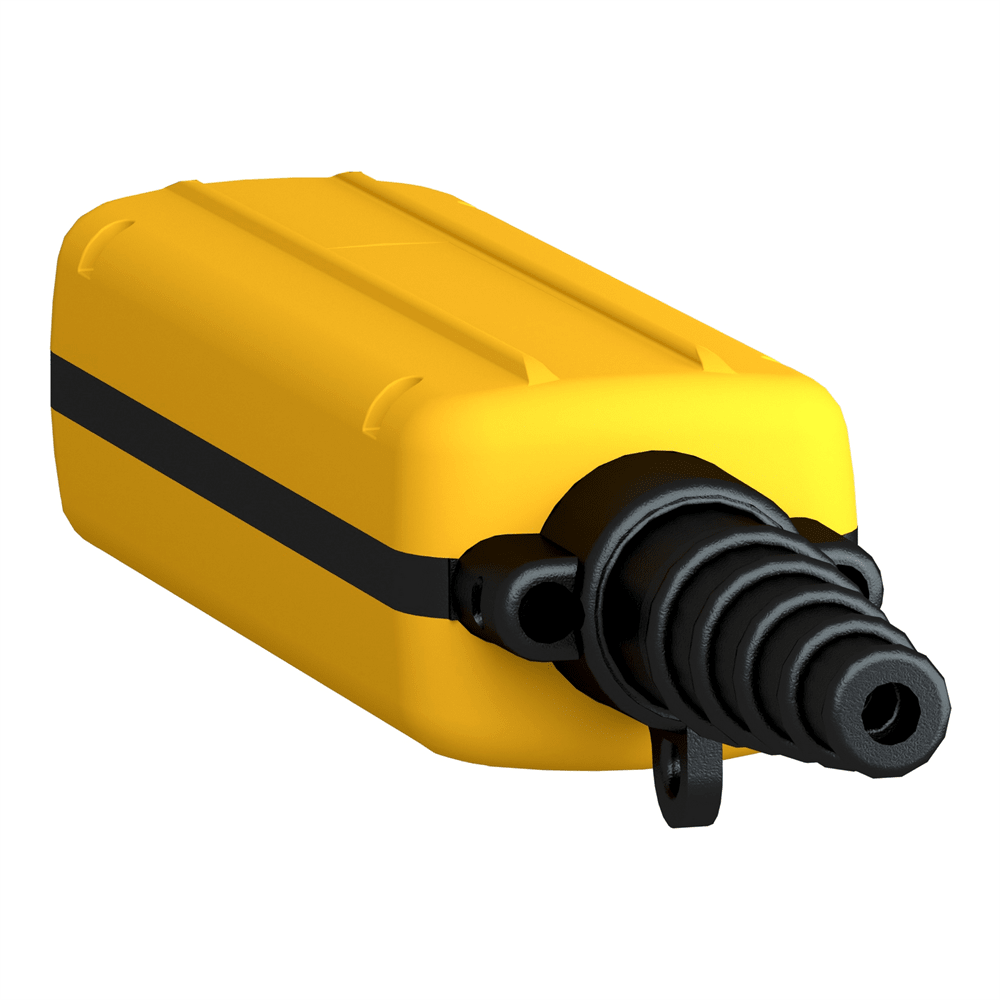

Кнопочный пост, 4 кнопки XACA481

Технические характеристики

Серия продукта: Harmony XAC
Тип изделия или компонента: Подвесная станция управления
Масса нетто: 0,675 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,400 см
Длина 1 упаковки: 44,500 см
Вес 1 упаковки: 766,000 г
Гарантия: 18 месяцев
Совместимость продуктов: ZB2BE102 + ZB2BE101 для каждого направления
[Ui] номинальное напряжение изоляции: 30/6 номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Винтовой зажим, 1 x 0.5...1 x 2.5 мм кв без кабельного наконечника, Винтовой зажим, 1 x 0.5...2 x 1/5 мм кв с 60204-32, CSA C22.2 № 14, EN/IEC 60947-5-1, UL 508
Сертификация изделия: GOST, CCC
Защитная обработка: TH
Тип 2 упаковки: P06
Количество единиц в 2 упаковке 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 49,768 кг
Категория перенапряжения: Класс II в соответствии с IEC 61140
Рабочая температура шкафа: Полностью готовый к использованию
Материал корпуса: Полипропилен
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK08 conforming to EN 50102
Название устройства: XACA<0/0 Механическая износостойкость окружающего воздуха для собер: -40…70 C
Защита от короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG
Виброустойчивость: 15 gn (f= 10…500 Гц) в соответствии с МЭК 60068-2-6 [Ithe] условный тепловой ток в оболочке: 10 А
Механическая взаимоблокировка: С механической блокировкой между парами
Работа контакта: Медленное размыкание
Кабельный ввод: Резиновая втулка со ступенчатым входом 8…26 (13-14)NO, (11-12)NC
Тип кнопки управления: Первая кнопка 1 нормально закрытый + 1 нормально открытый поднять, медленно, Вторая кнопка 1 нормально закрытый + 1 нормально открытый ниже, медленно, Четвертая кнопка 1 нормально закрытый + 1 нормально открытый влево, медленно вправо, медленно
Тип электрической схемы: Цепь управления
Номинальная рабочая мощность [Вт]: 40 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 120 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка-9 4-7 М-4 DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C,65 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C
Идентификатор клеммы: (11-12)NC, (13- изоляцией
Цвет станции управления: Желтый
Область применения станции управления: Управление односкоростным двигателем тали
Состав станции управления: 4 кнопки
Кодовое обозначение контакта: A600 AC-15, Ue = 240 В, Ie = 3 А9 до 4 А6 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A, Q600 DC-13, Ue = 250 В, Ie = 0,27 А в соответствии с МЭК 60947-5-1 приложение A, Q600 DC-13, МЭК 60947-5-1 приложение A
Максимальное сопротивление на клеммах: 25 МОм
Усилие срабатывания: 13 Н кнопка
