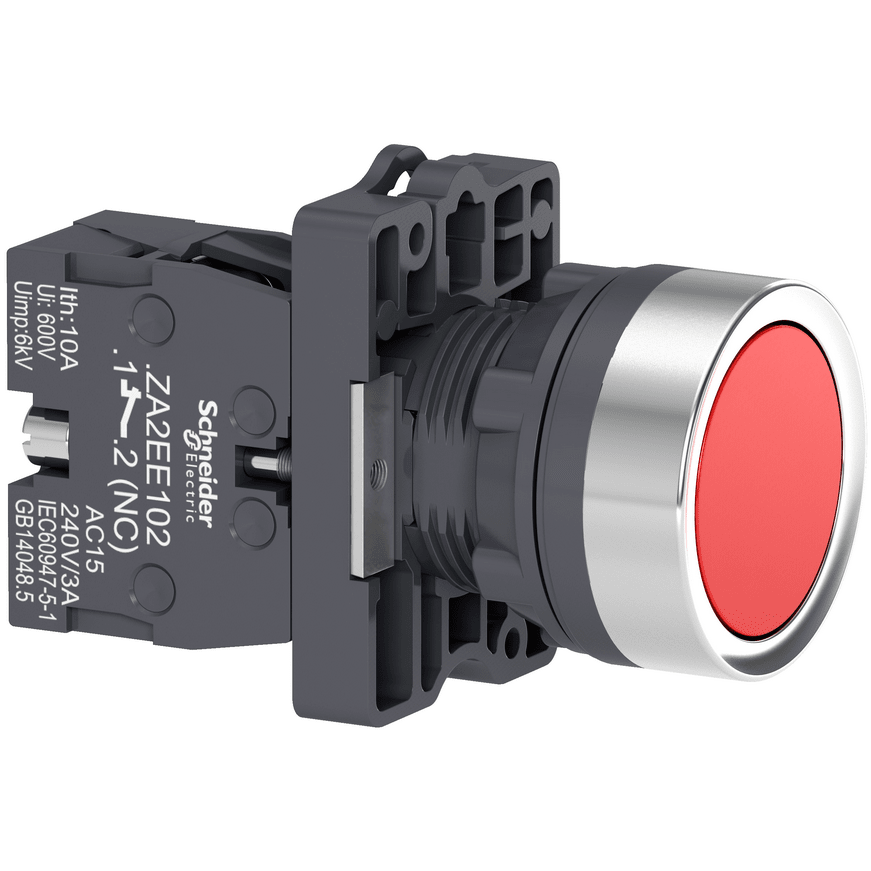

Кнопка XA2 с нажатием, красная, с возвратом, 1NC XA2EA42

Этот продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. Это модульная кнопка красного цвета. Эта кнопка работает с помощью механизма возврата пружины/импульса. Эта кнопка с нажатием тайком обеспечивает эргономичный интерфейс для управления машинами. Он имеет 1 NC контакта с медленным разрывом. Это пластиковая кнопка с кольцевым металлическим дизайном. Это продукт со стандартом IP65 и имеет сертификаты CE, CCC и EAC в соответствии со стандартами GB 14048.1, IEC 60947-1, GB 14048.5 и IEC 60947-5-1. Он легко устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений. Она хорошо заметна визуально на расстоянии благодаря освещенной голове и четкой окраске. Он ударопрочный, пыленепроницаемый, водостойкий и устойчивый к вибрации, что делает его пригодным для эксплуатации в суровых условиях.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: Кнопка в комплекте
Масса нетто: 0,032 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,30 0 см
Длина 1 упаковки: 6,350 см
Вес 1 упаковки: 34,000 г
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 600 В9 выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600, 0,27 А в 250 В, DC-13, Q600
Клеммы подключения: Винтовой 1 мм Faston, размер соединения: 6.3 мм
Стандарты: IEC 60947-5-1, GB 14048.5, IEC 60947-1, GB 14048.1
Сертификация изделия: CCC, CE
Рабочее положение: Любая позиция< Любая позиция: 42 мм
Ширина: 30 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 5,000 см
Ширина 2 упаковки: 5,000 см
Длина 2 упаковки: 2,5 170,000 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 100
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 43,00 кг
Глубина: 54,7 мм
Категория перенапряжения: Класс I в соответствии с МЭК 536
Рабочая температура окружающей среды: -25…55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65 в соответствии с МЭК 60529 МЭК 60529
Название устройства: XA2
Механическая износостойкость: 1500000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 500000 циклов, AC-15, 3 А на 2 А/3 нагрузка: 0,5 согласно IEC 60947-5-4, 500000 циклов, DC-13, 0,2 А на 110 В, производительность < 60 цикл/мин, коэффициент нагрузки: 0,5
Защита от короткого замыкания: 10 А предохранитель g6: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально закрытый
[Ith] условный тепловой ток в открытом вык: 10 А
Удароустойчивость: 70 gn (продолжительность = 11 мс) 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Профиль устройства управления: Красный скрытый
Тип исполнительного механизма: Возврат пружины
Цвет колпачка/кнопки или лезвия: Красный
Принудительное размыкание: С размыкающим контактом в соответствии с МЭК 60947-5-1 приложение K
Продажа безраздельным количеством: 1
Электрическая надежность: ? < 10exp(-8) Пластик
