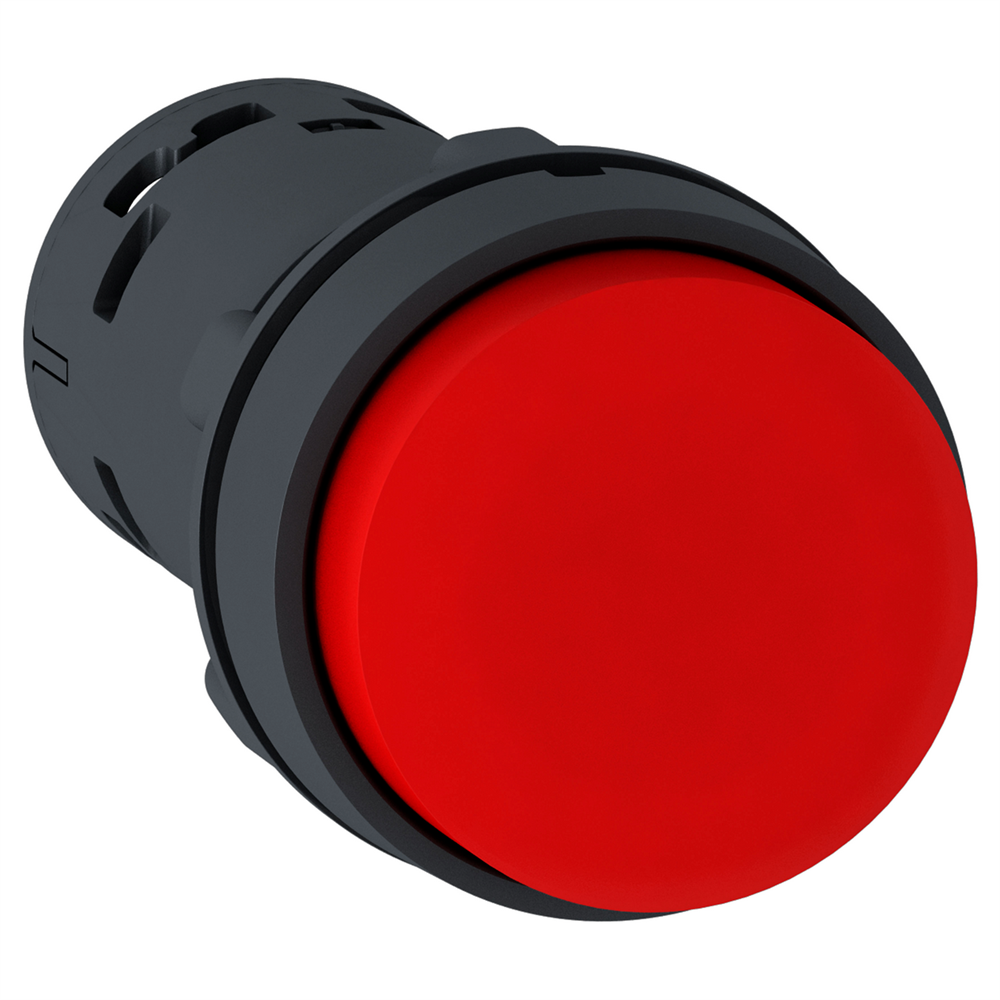

Кнопка с пружинным возвратом красная Н/О+Н/З с маркировкой XB7NL45

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Кнопка
Масса нетто: 0,021 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,1 смД
Ширина 1 1 упаковка: 3,05 см
Вес 1 упаковка: 20 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка под головкой: 2… 2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1<0/1 В0 2:1 DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с IEC 60947-6-1 D300 согласно IEC 60947-5-1
Клеммы подключения: Винтовой зажим, <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв0 Стандарты: CSA C22.2 № 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Сертификация изделия: GOST, CCC
Защитная обработка: TH
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 15 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 2,5 кг
Категория перенапряжения: Класс II в соответствии с IEC 61140
70 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Описание изделия: Монолитное изделие
Название устройства: XB7<0/0 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, DC-13, 0,3 А на 24 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 10000000 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,09 А на 240 В, производительность < 108000 цикл/мин 9 Эк 4-0,5 C
Форма головки винта: Крестовый совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоской O 5. 4 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения:1 нормально открытый + 1 нормально закрытый
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с IEC 60947-1
Ударопрочность: 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с М8 0-2 (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (опорная панель) металл - толщина: 1… 6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2 мм. 6 мм
Профиль устройства управления: Красный выступающий, без маркировки
Степень защиты NEMA: NEMA 12 в соответствии с UL 50 E, NEMA 3 в соответствии с UL 50 E
Тип исполнительного механизма: возврат пружины
Монтажный диаметр: 22 мм
Форма головки размыкание: С размыкающим контактом в соответствии с МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 57,5 ??мм
Описание клемм ISO n° (21-22)NC
Продажа неделимым количеством: 10
Электрическая надежность: ? <= 10exp(-6) на 17 В, 5 мА в соответствии с IEC 60947-5-4
