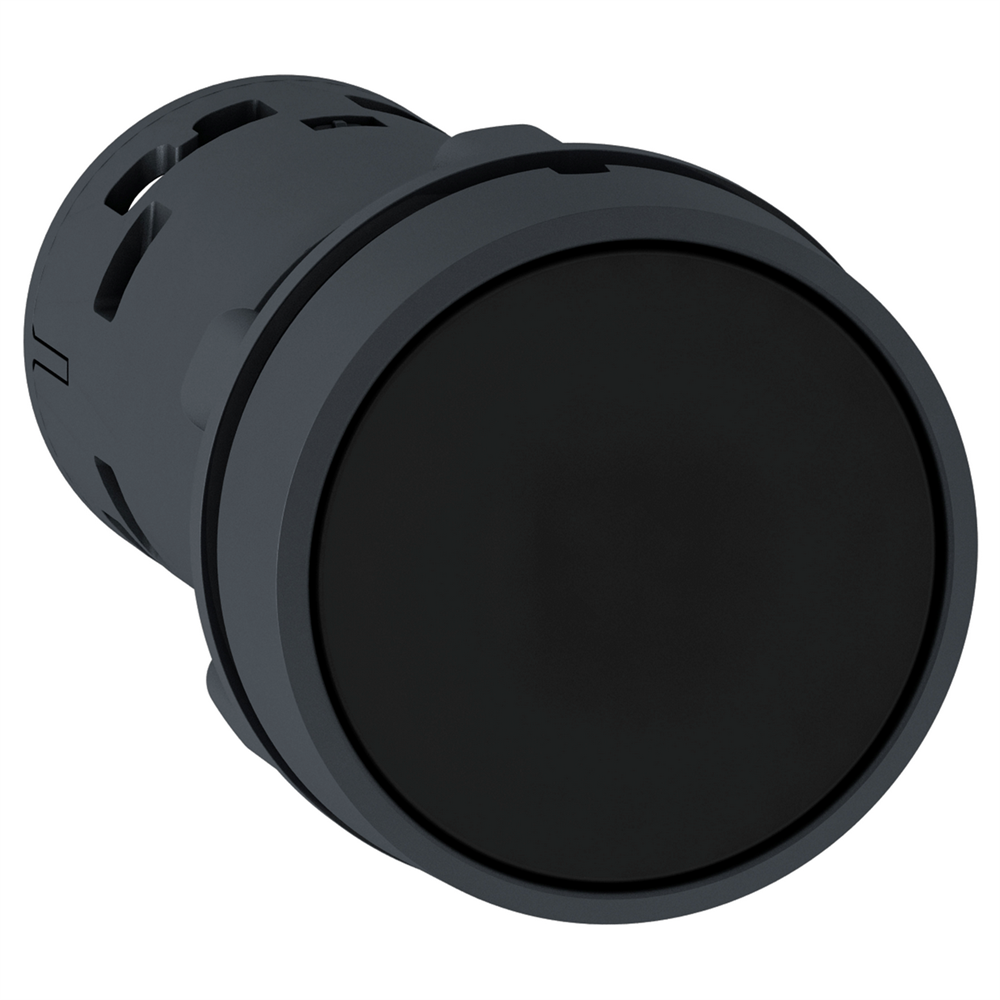

Кнопка с пружинным возвратом черная Н/О XB7NA21

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Кнопка
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,0 смД<0/1 Ширина 1 упаковки: 14,5 см
Вес 1 упаковки: 20,0 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка под головкой: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В3 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с EN/IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5 DC-13, R300 в соответствии с EN/IEC 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1, 0,6 А в 120 В, AC-14, D300 в соответствии с EN/IEC 61947 зажим <= 2 x 1.5 мм кв с кабельным наконечником в соответствии с EN/IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв без кабельного наконечника в соответствии с EN/IEC 60947-1
Стандарты: EN/IEC 60947-1, CSA C22.2 № 14, UL 508, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: CCC, GOST
Защитная обработка: TH
Тип 2 упаковки: BAG<0/< Количество единиц 2 7,0 см
Ширина 2 упаковки: 11,0 см
Длина 2 упаковки: 15,0 см
Вес 2 упаковки: 202,0 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 100<0/> Высота 3 упаковки: 15,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 2,336 кг
Категория перенапряжения: Класс II в соответствии с IEC 61140
Рабочая температура окружающей среды: -25…70 C<1/2 Ммм затяг. 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Описание изделия: Монолитное изделие
Название устройства: XB7
Механическая износоустойчивость:0 для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, DC-13, 0,3 А на 24 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C0,1 на 230 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,09 А на 240 В, производительность < 108000 цикл/мин, 5 нагрузка приложение C
Форма головки винта: Крестовый совместимый с JIS №1 отвертка, Крестовый совместимый с Philips №1 отвертка, Крестовый совместимый с позиционный №1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O.5 мм отвертка
Защита от короткого замыкания: 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединение отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с EN/IEC 60947-1
Ударопрочность: 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 30 gn 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (опорная панель) металл - толщина: 1… 6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2 мм. 6 мм
Профиль устройства управления: Черный скрытый, без маркировки
Степень защиты NEMA: NEMA 12 в соответствии с UL 50 E, NEMA 3 в соответствии с UL 50 E
Тип исполнительного механизма: возврат пружины
Монтажный диаметр: 22 мм
Форма головки сигналь Из (только НЕТ)
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 52 мм
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 10 10exp(-6) на 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
