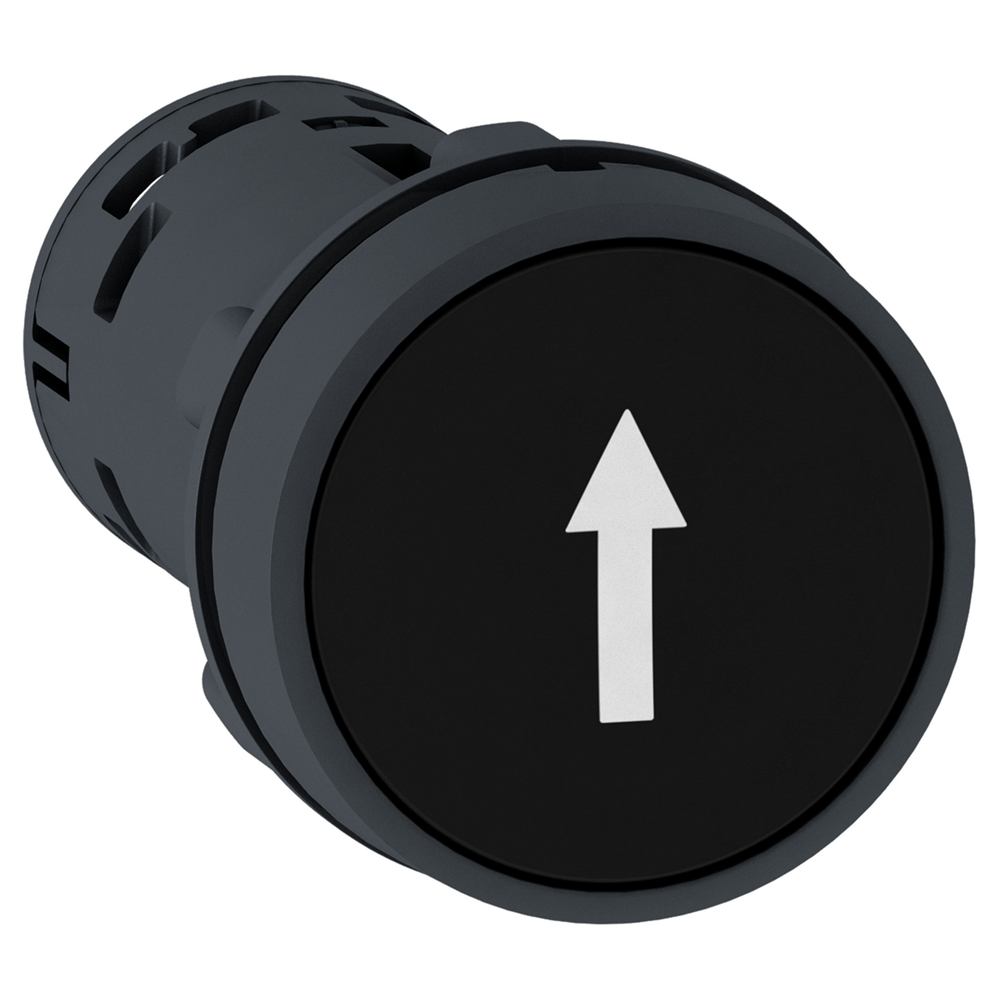

Кнопка с пружинным возвратом, черная, 1NO, с маркировкой XB7NA21341

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Кнопка
Масса нетто: 0,021 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8 см
Ширина 1 упаковки 15 см
Вес 1 упаковки: 20 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка под головкой: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 125 В, 30 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с IEC 60947-5-1, 0,6 А в 120 В, AC-14, D300 в соответствии с IEC 60947-5-1
Клеммы подключения: Винт. наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв. C8201-5-1, JIS C8201-1
Сертификация изделия: CCC, GOST
Защитная обработка: TH
Категория перенапряжения: Класс II в соответствии с IEC 61140
Рабочая температура окружающей среды: -25…70 C<1/2 М/м. 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Описание изделия: Монолитное изделие
Название устройства: XB7
Механическая износоустойчивость:0 для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, DC-13, 0,3 А на 24 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C0,1 на 230 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,09 А на 240 В, производительность < 108000 цикл/мин, 5 нагрузка приложение C
Форма головки винта: Крестовый совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O замыкание: 4 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
Установка устройства:3 Установка 2:2 +0.4/0 в соответствии с IEC 60947-1
Ударопрочность: 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27,30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (опорная панель) металл - толщина: 1… 6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2 мм. 6 мм
Профиль устройства управления: Черный скрытый, стрелка вверх (белый)
Степень защиты NEMA: NEMA 12 в соответствии с UL 50 E, NEMA 3 в соответствии с UL 50 E
Тип исполнительного механизма: возврат пружины
Монтажный диаметр: 22 мм
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 51,5 мм
Описание клемм ISO n°1: (13-14)NO
