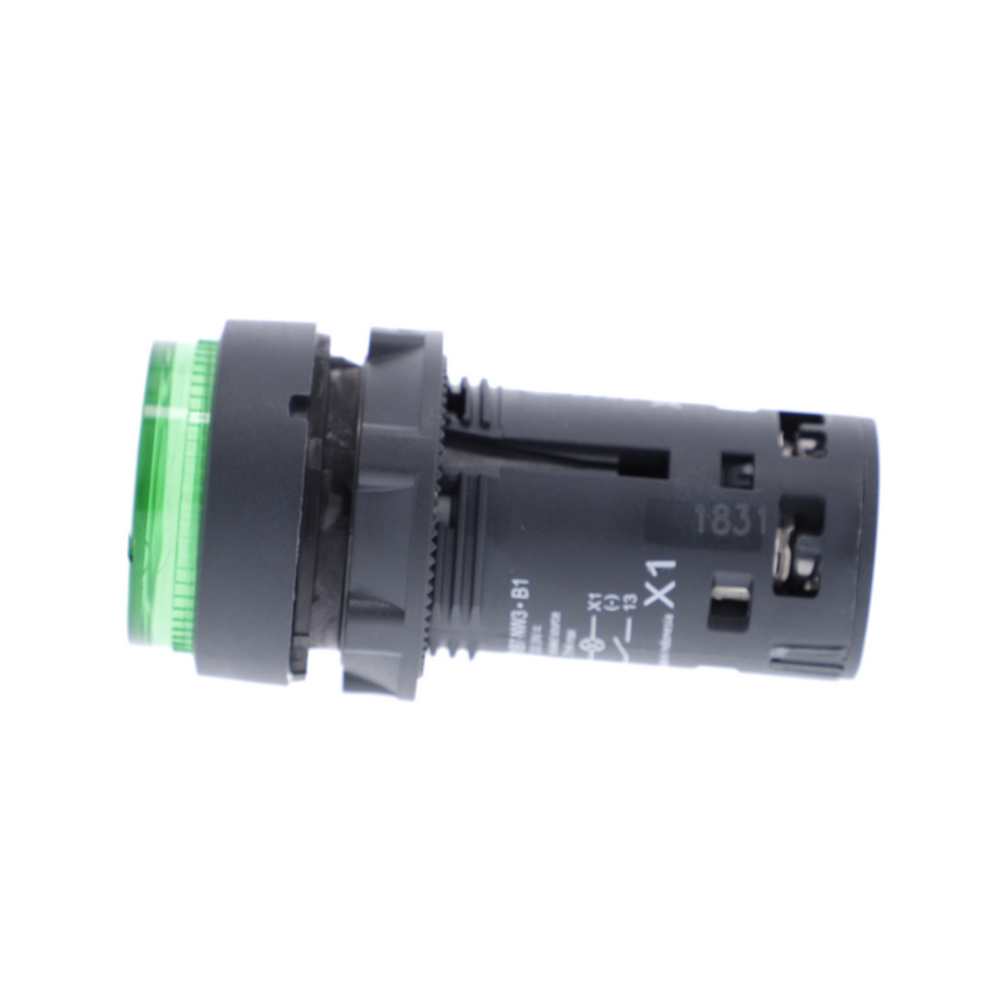

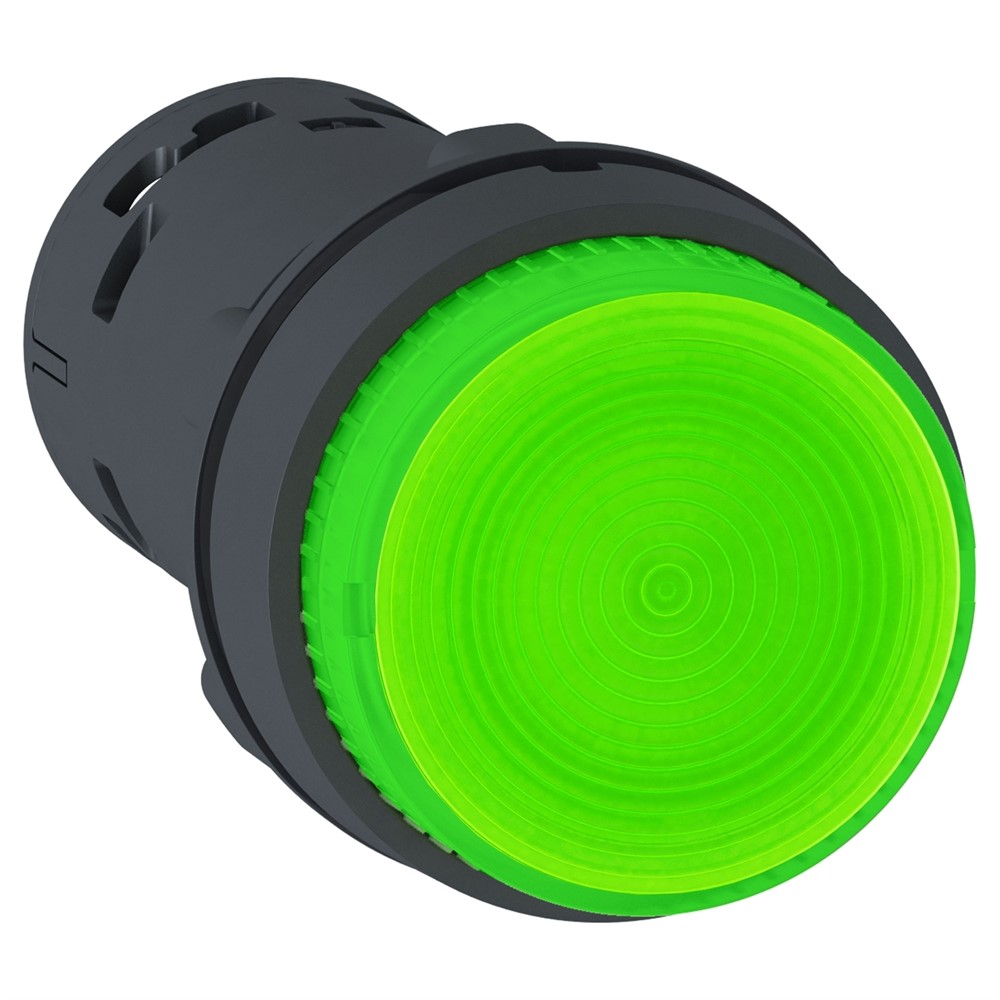

Кнопка с подсветкой зеленая 1НВ 24В с возвратом XB7NW33B1

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Кнопка с подсветкой
Масса нетто: 0,023 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6 см
Длина 1 упаковки: 3,2 см
Вес 1 упаковки: 24 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка под головкой: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В (3) 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 согласно IEC 60947-2-1, 3 R300 в соответствии с IEC 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с IEC 60947-5-1, 0,6 А в 120 В, AC-14, D300 в соответствии с IEC 60947-5-1 ч. мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: JIS C8201-5-1, IEC 60947-5 CSA C22.2 № 14, JIS C8201-1
Сертификация изделия: CCC, GOST
Защитная обработка: TH
Рабочая температура окружающей среды: -25…70 C
Момент затяжки: 0,8…1,2 Н9м в соответствии с IEC 0/7 согласно МЭК 60529 (задняя панель), IP65 в соответствии с МЭК 60529 (передняя панель)
Описание изделия: Монолитное изделие
Название устройства: XB7
Механическая износостойкость: 300000 циклов
Температура окружающего<0/7 износостойкость: 1000000 циклов, DC-13, 0,3 А на 24 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 00 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,09 А на 240 В, производительность < 108000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5 совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
[Us] номинальная ток
Пределы напряжения питания: 19,2…30 В постоянный ток, 21,6…26,4 В переменный ток
Защита от короткого замыкания: 4 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn0 60068-2-6
Потребление тока: 18...27 мА
Тип контакта и соединения: 1 нормально открытый
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм 22.3+0.4/0 в соответствии с IEC 60947-1
Ударопрочность: 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения: 61140
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (опорная панель) металл - толщина: 1…6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2…6 мм
Тип сигнализации выступающий, без маркировки
Степень защиты NEMA: NEMA 12 в соответствии с UL 50 E
Тип исполнительного механизма: возврат пружины
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Источник света: СВЕТОДИОДНЫЙ
Принудительное размыкание: С (только НЕТ)
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 57,5 ??мм
Описание клемм ISO n°1: (13-14)NO
Электромагнитная эмиссия: Класс B в соответствии с МЭК 55011
Срок службы: 70000 ч при номинальном напряжении и 25 C
