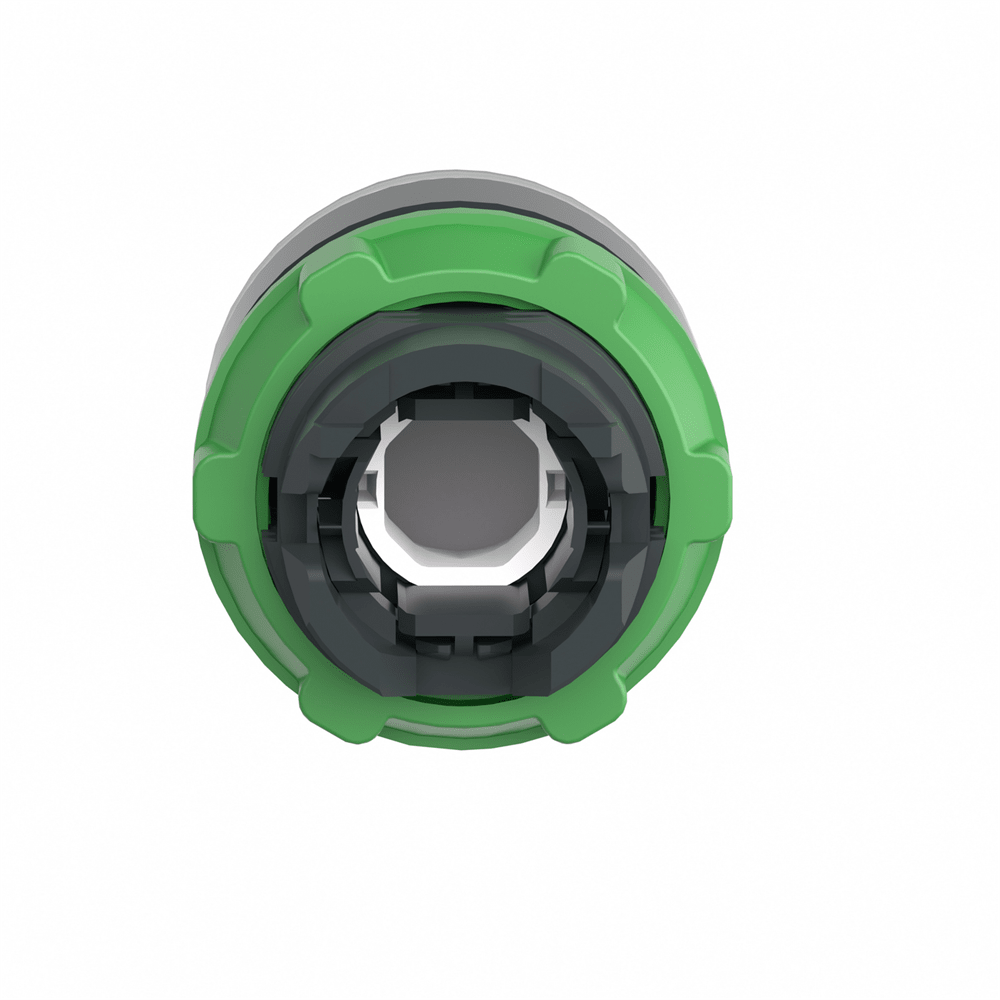

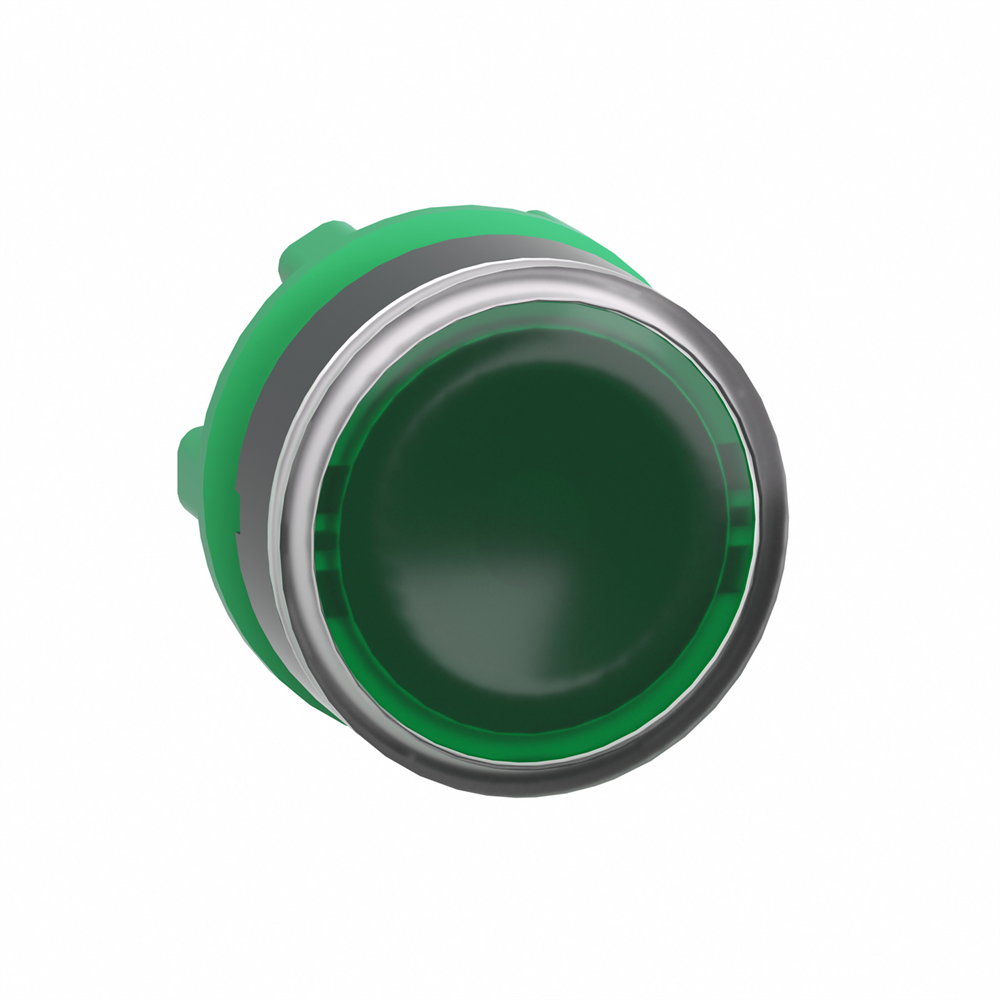

Кнопка с подсветкой ZB5AW333

Технические характеристики

Серия изделия: Harmony XB5
Тип изделия или компонента: Головка для кнопки с подсветкой
Масса нетто: 0,017 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,5 3,400 см
Длина 1 упаковки: 5,400 см
Вес 1 упаковки: 17,000 г
Гарантия: 18 месяцев
Совместимость продуктов: Универсальный светодиод
Стандарты: EN/IEC 60947-5-4, JIS 14048.5, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 № 14, JIS C8201-1
Сертификация изделия: GL, DNV, LROS (Lloyds реестр судоходства), Защитная обработка: TC
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 300
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,30 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 2400
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см5<1/0 перенапряжения: Класс II в соответствии с IEC 60536 Рабочая температура окружающей среды: -40…70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP67, IP69, IP69K
Степень ударозащиты: IK05 conforming to EN узлы
Маркировка: Без маркировки
Название устройства: ZB5
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Виброустойчивость: 5 gn (f= 2…500 Г2-0 Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Профиль устройства управления NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Цвет колпачка/кнопки или лезвия: Зеленый линзой
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 30 мм
Продажа неделимым количеством: 1
Группа продуктов: С скрытым толкателем интегрированный LED
Тип головки 7000000 па на 55 C, расстояние : 0.1 м
Код состава электрической части: M1 для <6 контакты с использованием одинарных блоков во фронтальное крепление с встроенным светодиодом,M2 для <6 контакты с использованием одинарная и двойная блоки в фронтальную крепь со встроенным светодиодом, MF1 со встроенным светодиодом, MR1 для <2 контакты с использованием одинарных блоков в заднем креплении со встроенным светодиодом
Основная группа: Кнопка подсветки
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
