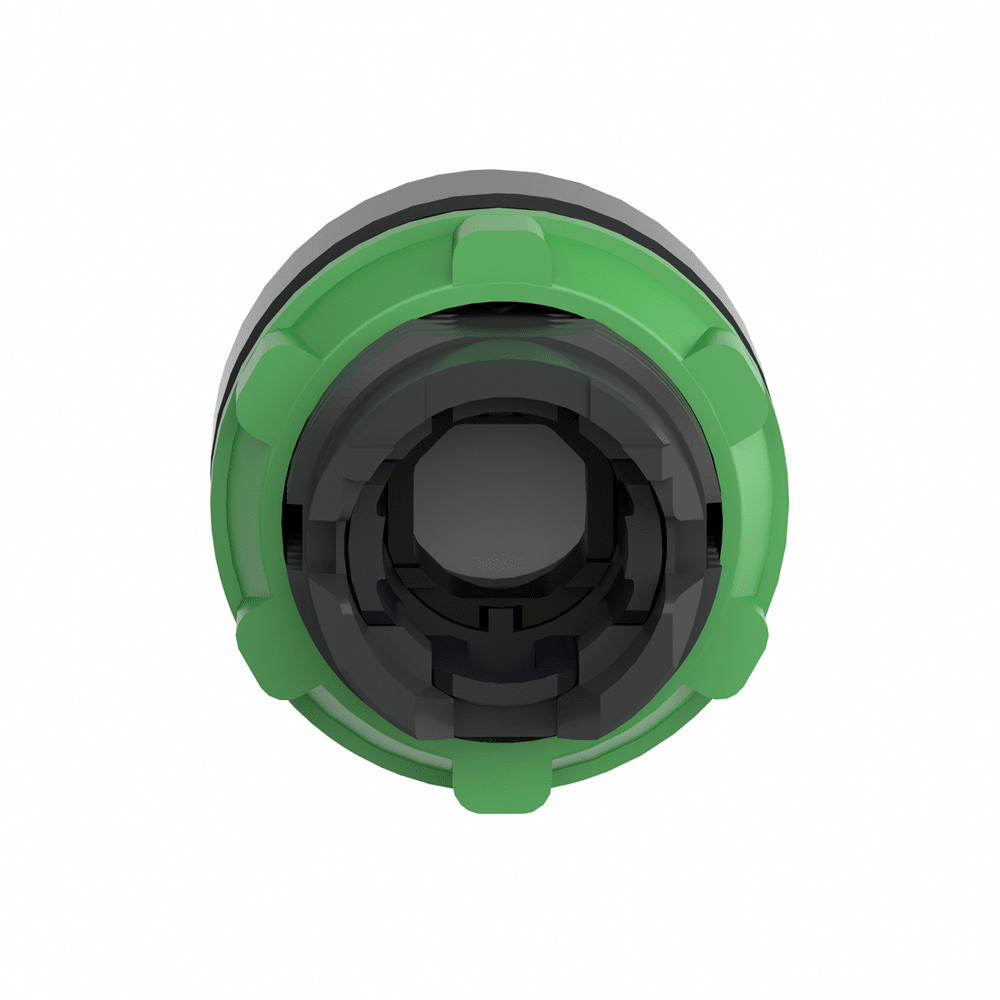

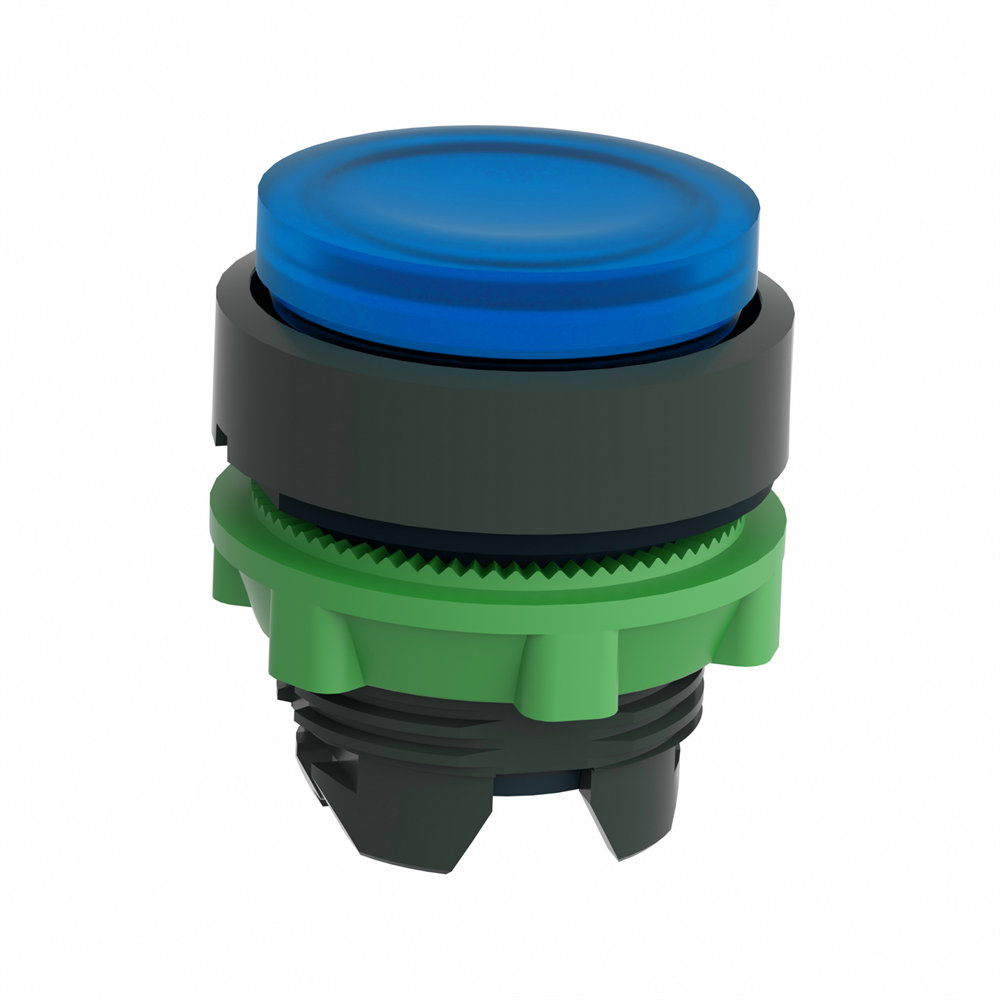

Кнопка с подсветкой ZB5AW163

Технические характеристики

Серия продукта: Harmony XB5
Тип изделия или компонента: Головка для кнопки с подсветкой
Масса нетто: 0,018 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8, 4 см
Длина 1 упаковки: 3,2 см
Вес 1 упаковки: 18 г
Гарантия: 18 месяцев
Совместимость продуктов: Универсальный светодиод
Стандарты: UL 508, JIS C8201-5-1, GB 14042, GB 14042. 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1
Сертификация изделия: BV, LROS (Lloyds реестр судоходства), внесен в реестр UL, DNV, GL, CSA Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 4,5 см
Ширина 2 упаковки: 26,5 см
Длина 2 упаковки: 3,4 см
Вес 2 упаковки: 90 г
Тип 3 упаковки: S0 300
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 6,082 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536
Рабочая 70 C
Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K
Степень ударозащиты: IK05 conforming to EN 50102
Описание изделия: Основные узлы
Маркировка: Без маркировки
Название устройства: ZB5 10000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-21,5 полусинусоидальное ускорение в соответствии с МЭК 60068-2-27
Профиль устройства управления: Синий выступающий, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Темно-серый<2> головки сигнального блока: Круглый
Цвет колпачка/кнопки или лезвия: Синий
Дополнительная информация об исполнительном механе: С гладкой линзой
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубь 1
Группа продуктов: Proj push встроенный светодиод
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: M1 для <6 контакты с использованием одинарный блок контакты с использованием одинарного и двойного блоков во фронтальное крепление со встроенным светодиодом,M6 для <2 контакты с использованием одинарные блоки во фронтальную крепь со встроенный светодиод и трансформатор, M10 для <2 контакты с использованием одинарные блоки во фронтальную крепь со встроенный светодиод, MF1 для <2 контакты с использованием одинарные блоки во фронтальную крепь с встроенный светодиод, MR1 для <2 встроенный светодиод
Основная группа: Кнопка подсветки
Название станции: XALD 1...5 вырезов, XALK 2...5 вырезов
