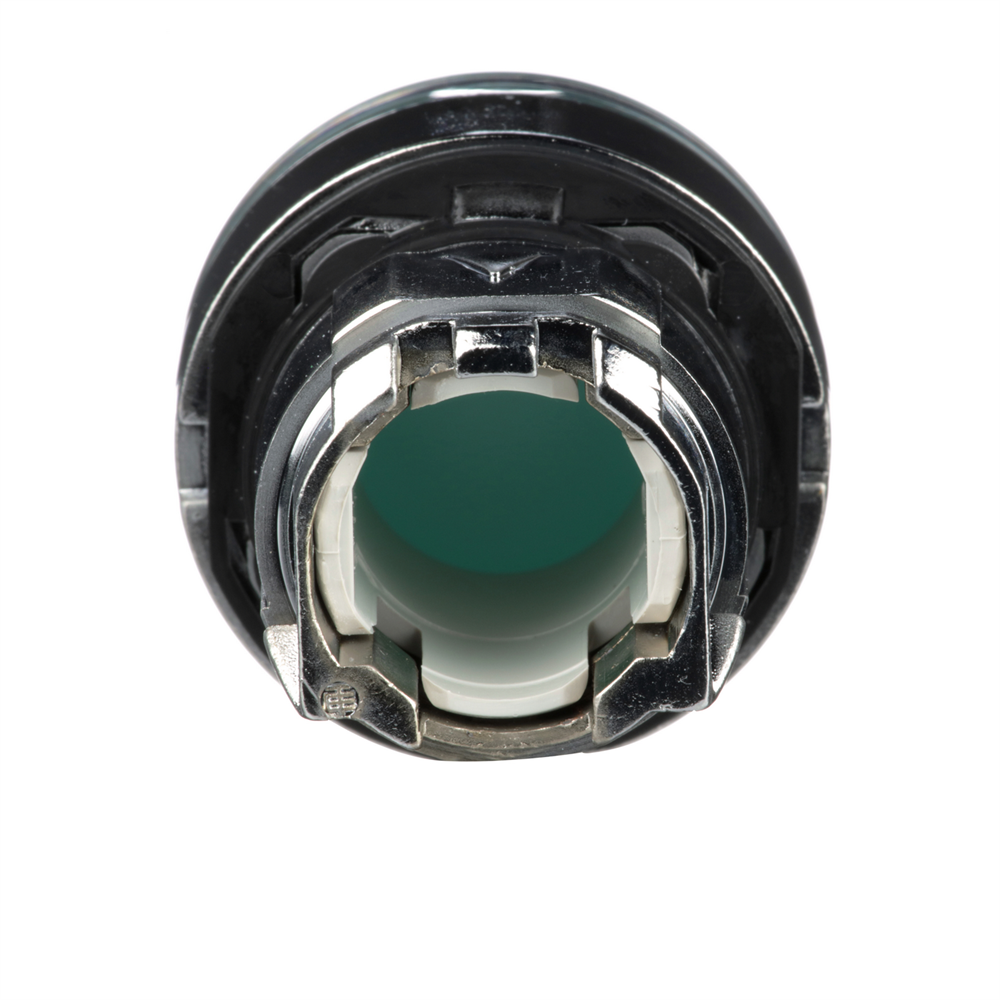

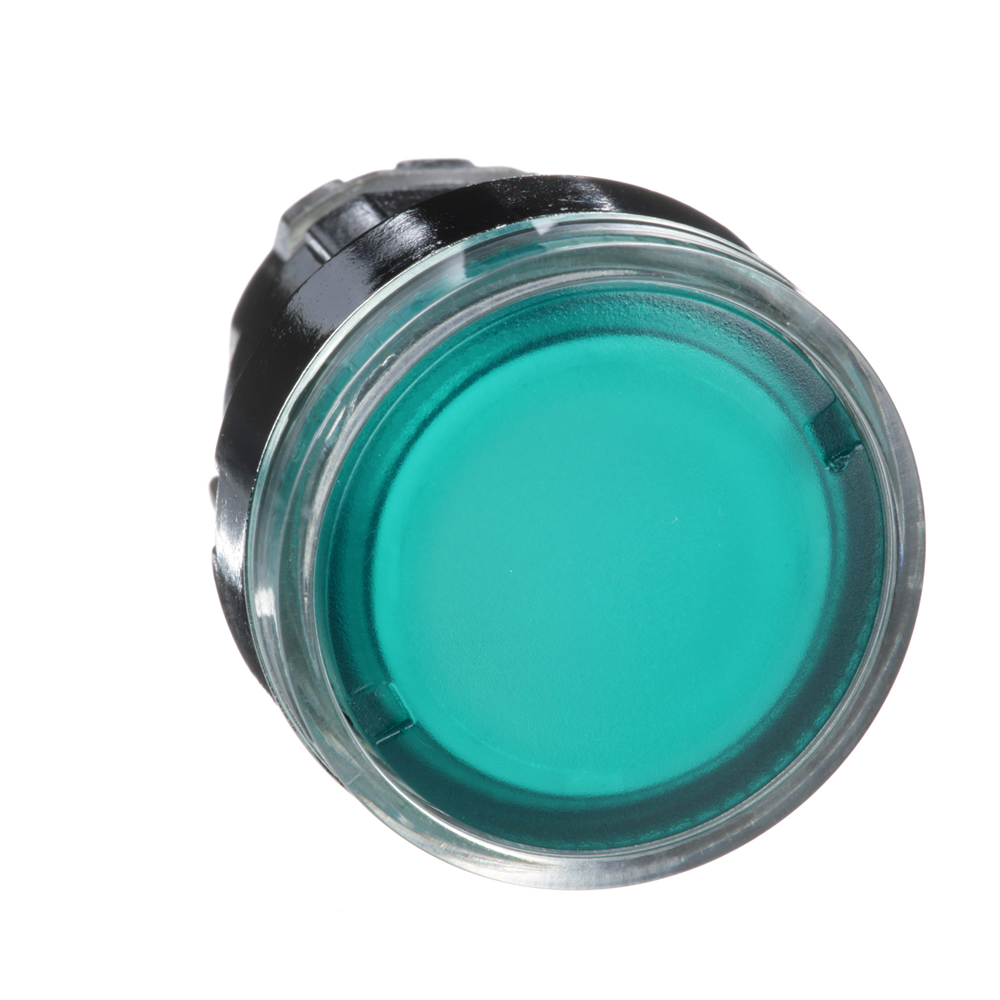

Кнопка с подсветкой ZB4BW33

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Головка для кнопки с подсветкой
Масса нетто: 0,027 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,6 см
Длина 1 упаковки: 4,5 см
Вес 1 упаковки: 28 г
Гарантия: 18 месяцев
Совместимость продуктов: BA 9s
Стандарты: UL 508, IEC 60947-1, JIS C8201-5-2, I. 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: BV, CSA, внесен в реестр UL, GL, LROS (Lloyds реестр судоходства), DNV<0/ Защитная обработка: 1 единиц в 2 упаковке: 50
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 15 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 1,6 кг
Тип 3 упаковки: P06<0/0 Количество единиц упаковки: 77 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 60 см
Вес 3 упаковки: 59,7 кг
Категория перенапряжения: Класс I согласно IEC 60536
Рабочая температура окружающей среды: -40…5 60529, IP67, IP69, IP69K
Степень ударозащиты: IK06 conforming to МЭК 62262
Описание изделия: Основные узлы
Название устройства: ZB4
Механическая износостойкость: 10000000 циклов для C
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 g ускорение в соответствии с МЭК 60068-2-27
Профиль устройства управления: Зеленый скрытый, без маркировки
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: возврат пружины
Материал обрамления: Хромированный металл
Монтаж диаметр блока: Круглый
Цвет колпачка/кнопки или лезвия: Зеленый
Дополнительная информация об исполнительном механе: С гладкой линзой
Габаритная ширина CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина
Габаритная глубина CAD: 1
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
Код состава электрической части: M7 для <6 контакты с использованием одинарные блоки во фронтальное крепление с BA 9s, M8 для BA 9s, M9 для <2 контакты с использованием одинарных блоков во фронтальное крепление с BA 9s и трансформатор
