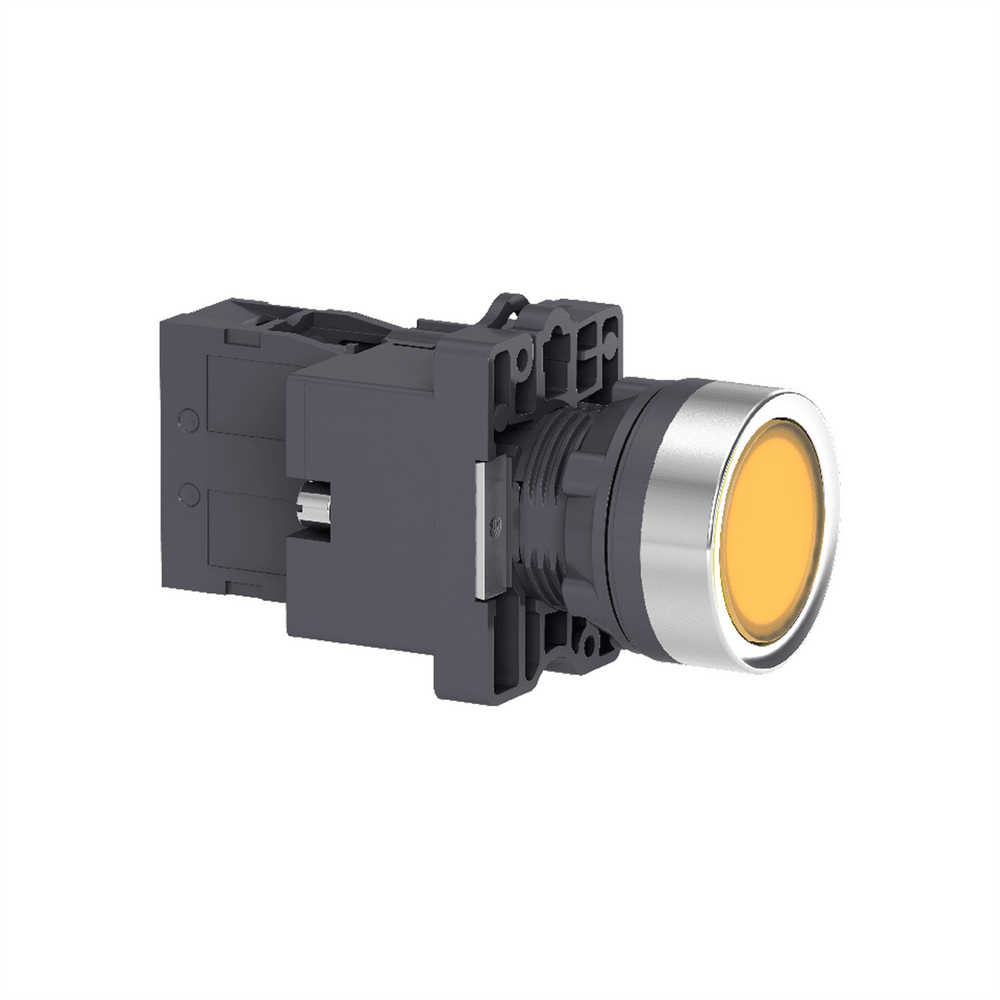

Кнопка с подсветкой, встроенная светодиодная лампа желтого цвета, =24В AC/DC, 1NO XA2EW35B1

Данный продукт является частью линейки Easy Harmony XA2, включающей пластиковые кнопки, переключатели и сигнальные лампы диаметром 22 мм. с медленным разрывом Эта кнопка имеет номинал 24 В AC/DC. Это пластиковая кнопка с металлическим кольцевым дизайном. Устанавливается в стандартные вырезы панели диаметром 22 мм и подключается к схемам управления с помощью винтовых соединений.

Технические характеристики

Серия продукта: Easy Harmony XA2
Тип изделия или компонента: В комплекте кнопка с подсветкой
Масса нетто: 0,056 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1 11,0 см
Длина 1 упаковки: 16,0 см
Вес 1 упаковки: 60,0 г
Способ крепления: Крепежная гайка рекомендуемый крутящий момент: 2,2 Н.м (Us +/- 10 %)
[Ui]0 номинальная 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,27 А в 250 В, DC-13, Q600, 3 А в 240 В6 Винтовой зажим, момент затяжки: 2 x 1.5 мм кв, Винтовой зажим, момент затяжки: 1 x 2.5 мм кв, Клеммы Faston, размер соединения: 6.3 мм, Винтовой зажим, момент затяжки: 1 x 0.5 мм кв
Стандарты: IEC 14048.5, IEC 60947-1, GB 14048.1
Сертификация изделия: CE, CCC
Рабочее положение: Любая позиция
Защитная обработка: TC
Высота: 42 мм
Ширина: 30 мм
Ширина: 30 мм
2 упаковки: 10
Высота 2 упаковки: 40,0 см
Ширина 2 упаковки: 160,0 см
Длина 2 упаковки: 110,0 см
Вес 2 упаковки: 600,0 г
Тип 3 упаковки: S02
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 4,3 кг
Глубина: 74,5 мм
Категория перенапряжения: Класс I в соответствии с МЭК 5 -25… 55 C
Момент затяжки: 0,8 Н.м
Степень защиты: IP65
Степень ударозащиты: IK03 в соответствии с МЭК 60529
Название устройства: XA2
Механическая износостойкость: 1500000 циклов
70 C
Электрическая износостойкость: 500000 циклов, DC-13,0 DC 13,0 DC 13,0 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с IEC 60947-5-4
[Us] номинальное напряжение питания: 24 В
Пределы напряжения питания: 19… 26 В переменный/постоянный ток
Защита от короткого замыкания: 10 А предохранитель gL в соответствии с МЭК 60269-1
Виброустойчивость: 10 gn (f= 40…500 Гц) в соответствии с МЭК 60068-2-6
соединение: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А
Ударопрочность: 70 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта:Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) - толщина: 1…5 мм
Тип сигнализации: Постоянный
Профиль устройства управления: Янтарный скрытый
Тип исполнительного механизма: Возврат пружины
Материал обрамления: 2 Материал обрамления:2 мм
Форма головки сигнального блока: Круглый
Источник света: СВЕТДИОДНЫЙ
Цоколь лампы: BA 9с
Цвет колпачка/кнопки или лезвия: Желтый
Продажа неделимым количеством: 1
Срок службы: 10
